Produktbeskrivning | EPS 200 | 121
sv
3.5.9 Anslutningsadapter för CRI/CRIN och DHK/UI
De reduceringsmuttrar (M12 x 1,5 und M14 x 1,5), som
bifogats leveransen och anslutningsadaptern (fig.9,
pos 1) behövs för högtrycksanslutningen till
CRI/CRIN och DHK/UI med anslutningsgängning
M12 x 1,5 eller M14 x 1,5. Anslutningsadaptern med
respektive reduceringsmutter ansluts mellan CRI/CRIN
eller DHK/UI och högtrycksslangledningen.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm

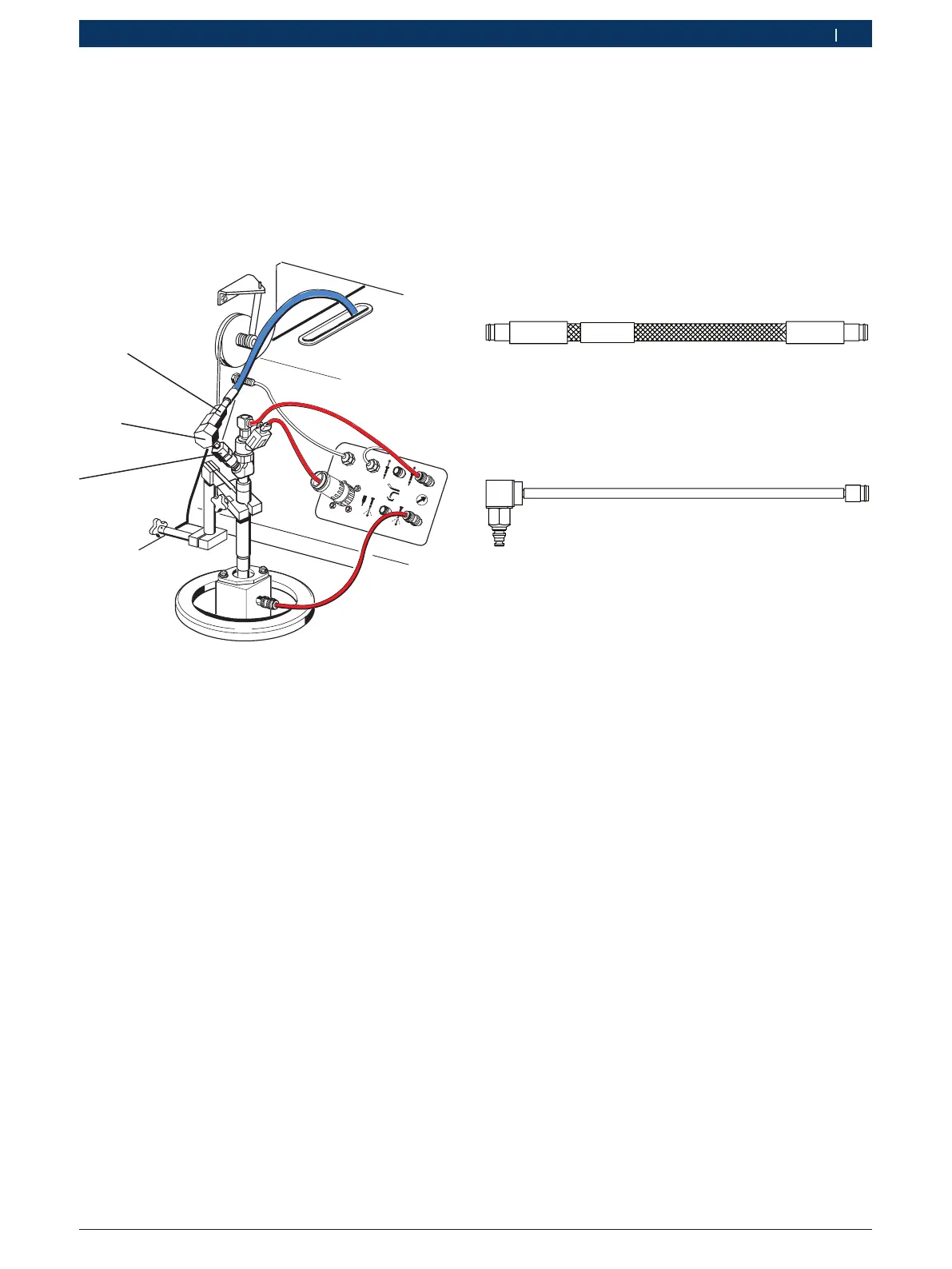

Fig. 9: Anslutningsadapter
1 Anslutningsadapter
! Anslut alltid högtrycksanslutningsledningen
med adaptern till komponenten.
Högtrycksanslutningsledningen får aldrig
anslutas direkt till CRI/CRIN eller DHK/UI. Håll
anslutningsadaptern ren.
i När anslutningsadaptern inte är tät måste de båda
O-ringarna och stödringarna bytas i anslutningsadap-
tern (reservdelssats 1 680 210 150).
3.5.10 Slangledningar
! När slangledningarna läggs bort t.ex. på arbetsbordet
iaktta största renlighet. Innan slangledningarna
ansluts till testobjektet skall kontrolleras att
slangledningarnas anslutningar är rena.
Den slangledningen 1 680 712 308 som ingår i
leveransen används för att leda den av CRI eller DHK/UI
insprutade testoljan ur insprutningskammaren
(fig. 7, pos. 5) till EPS 200.
458822-71_Pal
1 680 712 308
Fig. 10: Slangledning 1 680 712 308
Slangledningen 1 680 712 287 som ingår i leveransen
används för att leda testoljereturflödet från CRI till
EPS 200.
1 680 712 287
458822-72
Fig. 11: Slangledning 1 680 712 287
i På insprutare med säkringsklämma skall
slangledningen 1 680 712 287 i tillägg fästas med
säkringsklämman.
