1 689 989 000 2013-05-02| Robert Bosch GmbH
128 | EPS 200 | Manövreringsv
5.4.2 DHK/UI-testförlopp
Varning för förbränningsrisk!
Heta ytor på slangledningarna och kompo-
nenterna kan leda till allvarlig brännskada på
händerna.
¶ Låt slangledningarna och komponenterna
avkylas innan de tas bort.
¶ Använd skyddshandskar.
! Skadade och/eller kraftigt korroderade komponenter
får inte testas.
X20
4
2
459822-91
3
1

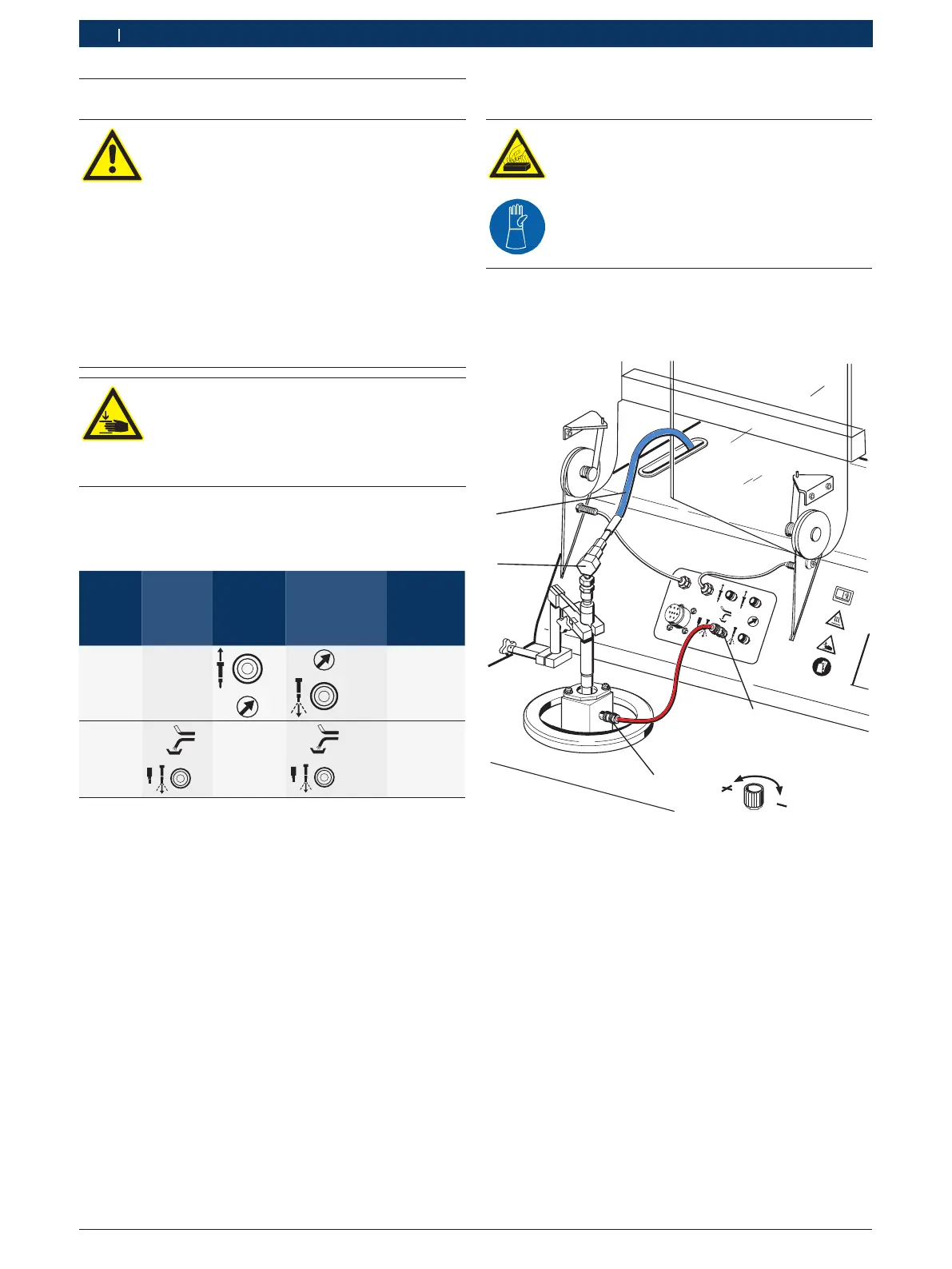

Fig. 20: Anslutning DHK/UI
1 Spolningsanslutning och testanslutning DHK/UI
2 Snabbkoppling insprutningskammare
3 Anslutningsadapter
4 Högtrycksslang
i Testanvisningen för DHK/UI i ESI[tronic] upplyser
om de förutsättningar som bör beaktas vid testning
och inställning av DHK/UI. Denna testanvisning ingår
inte i leverans. ESI[tronic]-programmet kan inte
installeras på EPS 200.
5.4 Drift
Varning - risk för personskada!
Om testutrustningen och komponenterna
inte anslutits på rätt sätt till hydrauliken
kan vid testning testolja spruta ut under
högt tryck eller så kan av testutrustningens
komponenter spricka.
Detta kan leda till personskada eller mate-
riell skada.
¶ Kontrollera innan enheten kopplas på
att alla slangledningar på EPS 200 och
komponenterna är korrekt anslutna.
¶ Byt ut otäta och defekta slangledningar.
Varning för handskada!
Om skyddskåpan oavsiktligt faller ned finns
risk för att fingrar kommer i kläm eller skadas.
¶ Stäng alltid skyddskåpan med handta-
get.
5.4.1 Symboler och anslutningsöversikt för CRI/CRIN-
och DHK/UI-testning
Kompo-
nent
Spol-
anslut-
ning
Test-
anslutning
(retur-
flöde)
Test-
anslutning
(insprutning)
Elanslut-
ningsled-
ning X20
CRI/
CRIN
Behövs
inte
ja
DHK/UI Behövs
inte
Behövs inte
