234 | EPS 200 | Innledende driftno
4.2 Montering av beskyttelsesdekselet
1. Ta beskyttelsesdeksel og monteringssett ut av embal-
lasjen.
Monteringssettet inneholder følgende deler:
R Bolter (2 x)
R Fjærbolter (2 x)
R Spiralfjær venstre
R Spiralfjær høyre
R Fjærholder (2 x)
R Innvendig sekskantskrue M6 x 12 (2 x)
R Hylse (2 x)
R Kort rørstykke (2 x)
R Fjærring A6 (2 x)
R Vekt
R Fjærring A5 (3 x)
R Underlagsskive A5 (3 x)
R Innvendig sekskantskrue M5 x 16 (3 x)
R Plastskive A5 (3 x)
2. Legg beskyttelsesdeksel på siden på et rent arbeids-
bord.
5
2
1
3
4
458822-114_Pal

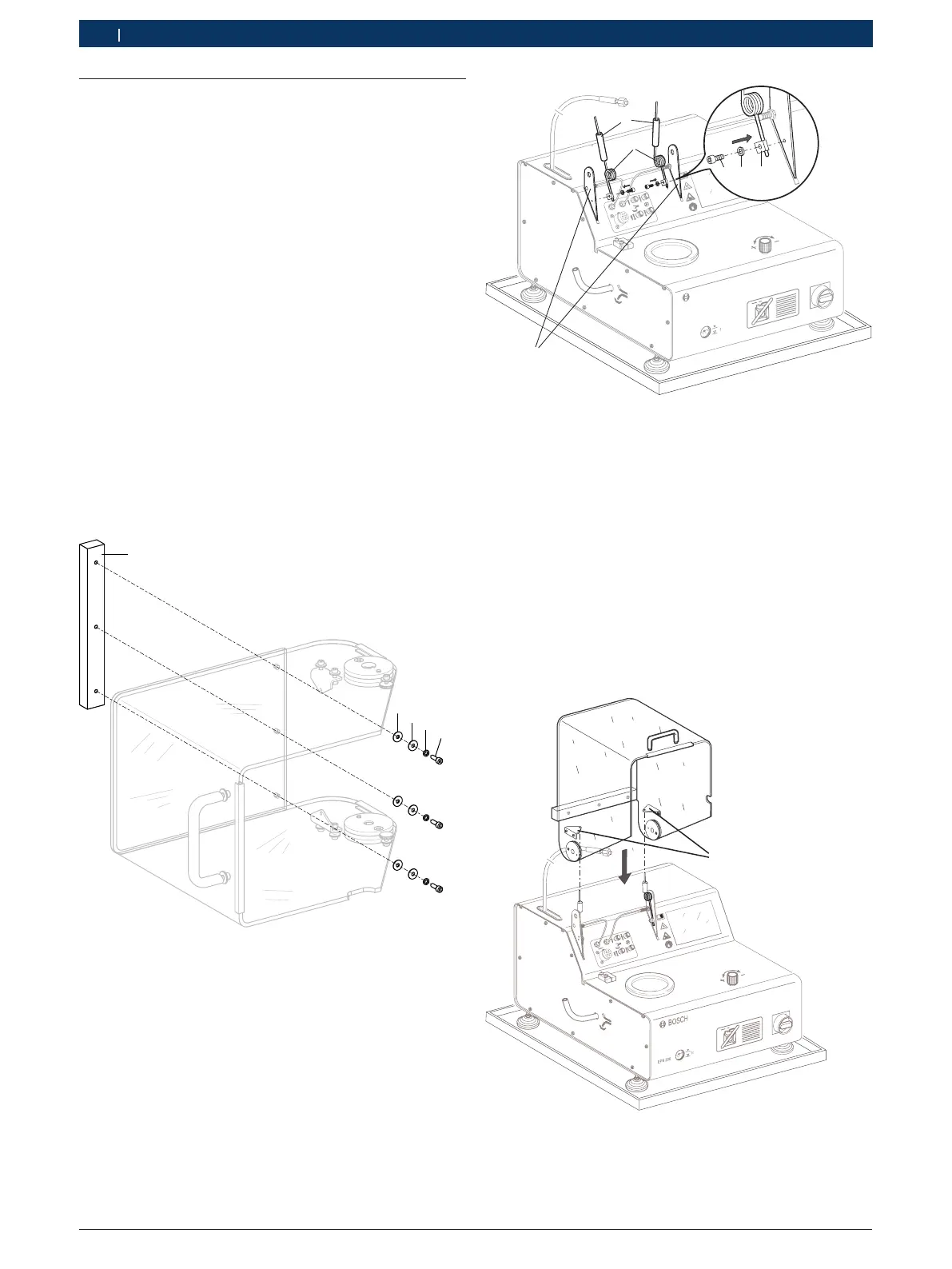

Fig. 15: Monter vekt
1 Vekt
2 Plastskive A5
3 Underlagsskive A5
4 Fjærring A5
5 Innvendig sekskantskrue M5 x 16
3. Fest vekt (Fig. 15, Pos. 1) på slangeledningen. Til-
trekkingsmoment = 1 Nm.
 Vekt festet på beskyttelsesdeksel.
EPS 200
1
BOSCH
X20
458824-75_K
o
1
6
2
5
4
3
Fig. 16: Montering fjærholder
1 Spiralfjær
2 Hylser
3 Fjærholder
4 Fjærringer A6
5 Innvendige sekskantskruer M6 x 12
6 Fester for beskyttelsesdeksel
4. Fest begge fjærholdere (Fig. 16, Pos. 3) på festene
til beskyttelsesdekselet (Fig. 16, Pos. 6) til EPS 200.
Ikke trekk fast de innvendige sekskantskruene.
5. Sett venstre og høyre spiralfjær (Fig. 16 Pos. 1) med
korrekt posisjon i venstre og høyre fjærholder.
6. Skyv de to hylsene (Fig. 16 Pos. 2) på venstre
og høyre ben til spiralfjæren.
458824-35_K
o
1
Fig. 17: Sette på beskyttelsesdeksel
1 Fjærholder
