194 | EPS 200 | Käyttöfi
5.4 Käyttö
Varoitus – Tapaturmavaara!
Mikäli testauslaitteiston ja testattavan
komponentin välistä hydrauliliitäntää ei ole
tehty asianmukaisesti, voi testauksen käyn-
nistyttyä paineistettua testausöjyä suihkuta
ulos tai osia irrota testauslaitteistosta.
Seurauksena voivat olla työtapaturmat sekä
aineelliset vauriot.
¶ Ennen laitteen käynnistämistä on tarkas-
tettava, että kaikki letkut on kiinnitetty
asianmukaisesti sekä EPS 200 -laittee-
seen että testattavaan osaan.
¶ Vaihda vuotavat ja vaurioituneet letkut
uusiin.
Varoitus – Varo käsiä!
Jos suojavarustus pääsee putoamaan
kiinni, sormet voivat jäädä puristuksiin –
ruhjevammojen vaara.
¶ Sulje suojavarustus aina sen kahvasta
kiinni pitäen.
5.4.1 Symbolit ja liitäntäkaavio CRI/CRIN- ja
DHK/UI-testaukseen
Kompo-
nentti
Huuhtelu-
liitäntä
Testaus-
liitäntä
(paluuvir-
taus)
Testaus-
liitäntä
(ruiskutus)
Sähk.
liitäntä-
johto X20
CRI/
CRIN
Ei tarpeen kyllä
DHK/UI Ei tarpeen Ei tarpeen
5.4.2 DHK/UI-testivaiheet
Varoitus – palovammojen vaara!
Letkujen ja komponenttien pinnat ovat
kuumia – varo käsiä, palovammojen vaara.
¶ Anna letkujen ja komponenttien jäähtyä,
ennen kuin irrotat ne.
¶ Käytä suojakäsineitä.
! Vioittuneita ja/tai pahoin hapettuneita komponent-
teja ei saa ryhtyä testamaan.
X20
4
2
459822-91
3
1

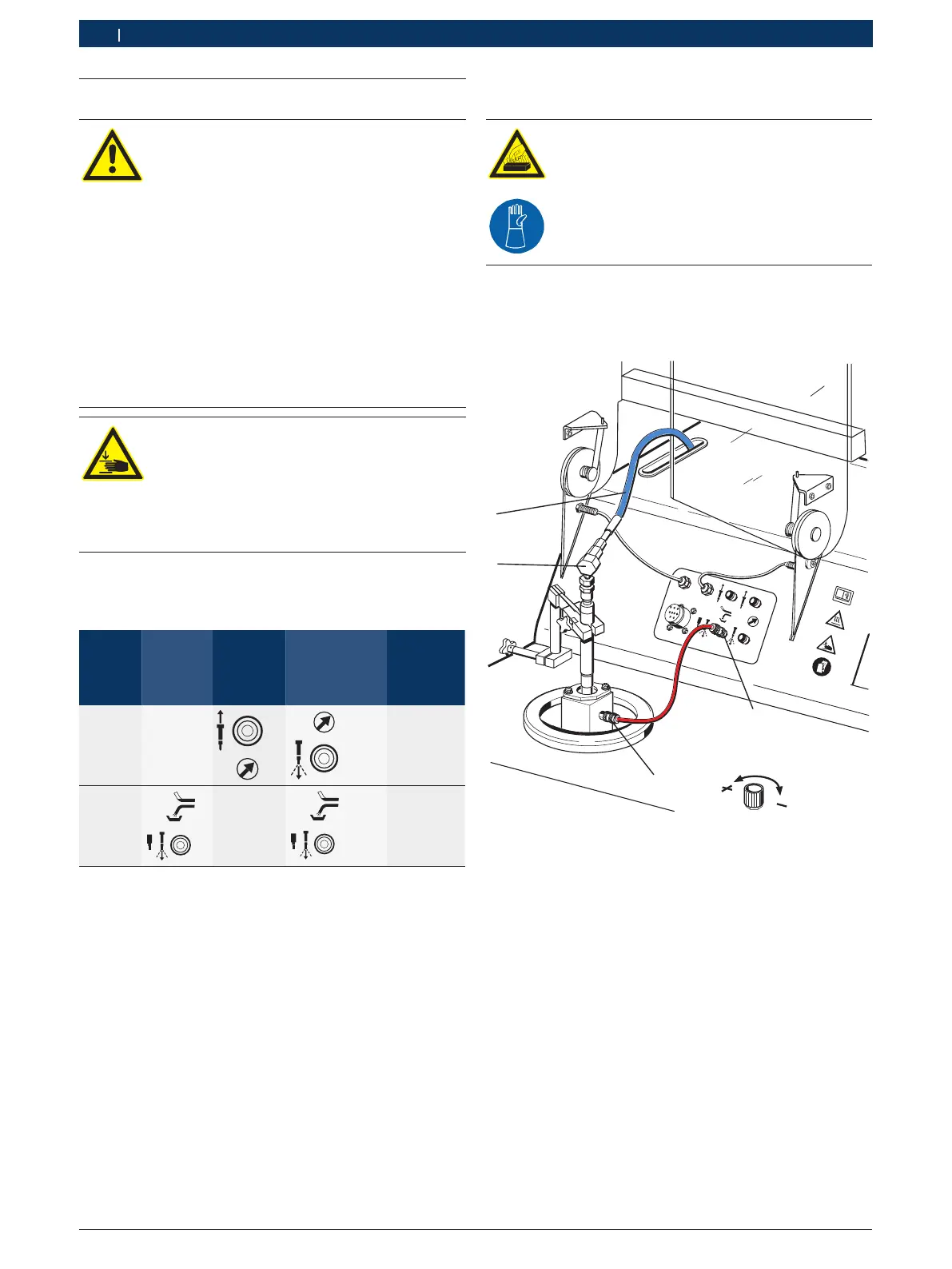

Fig. 20: DHK/UI-suuttimien liittäminen
1 Huuhtelu- ja testausliitäntä DHK/UI
2 Ruiskutuskammion pikaliitin
3 Liitäntäadapteri
4 Korkeapaineletku
i Edellytykset, jotka on otettava huomioon DHK/UI
-testauksessa ja säädöissä, löytyvät DHK/UI -testaus-
ohjeesta ESI[tronic]:ista. Em. testausohjeet eivät
sisälly tämän laitteen toimitukseen. ESI[tronic]-ohjel-
mistoa ei voida installoida EPS 200 -laitteeseen.
