3.5.5 PC-kontakter
458822-22Ko
1
5
4
3
2

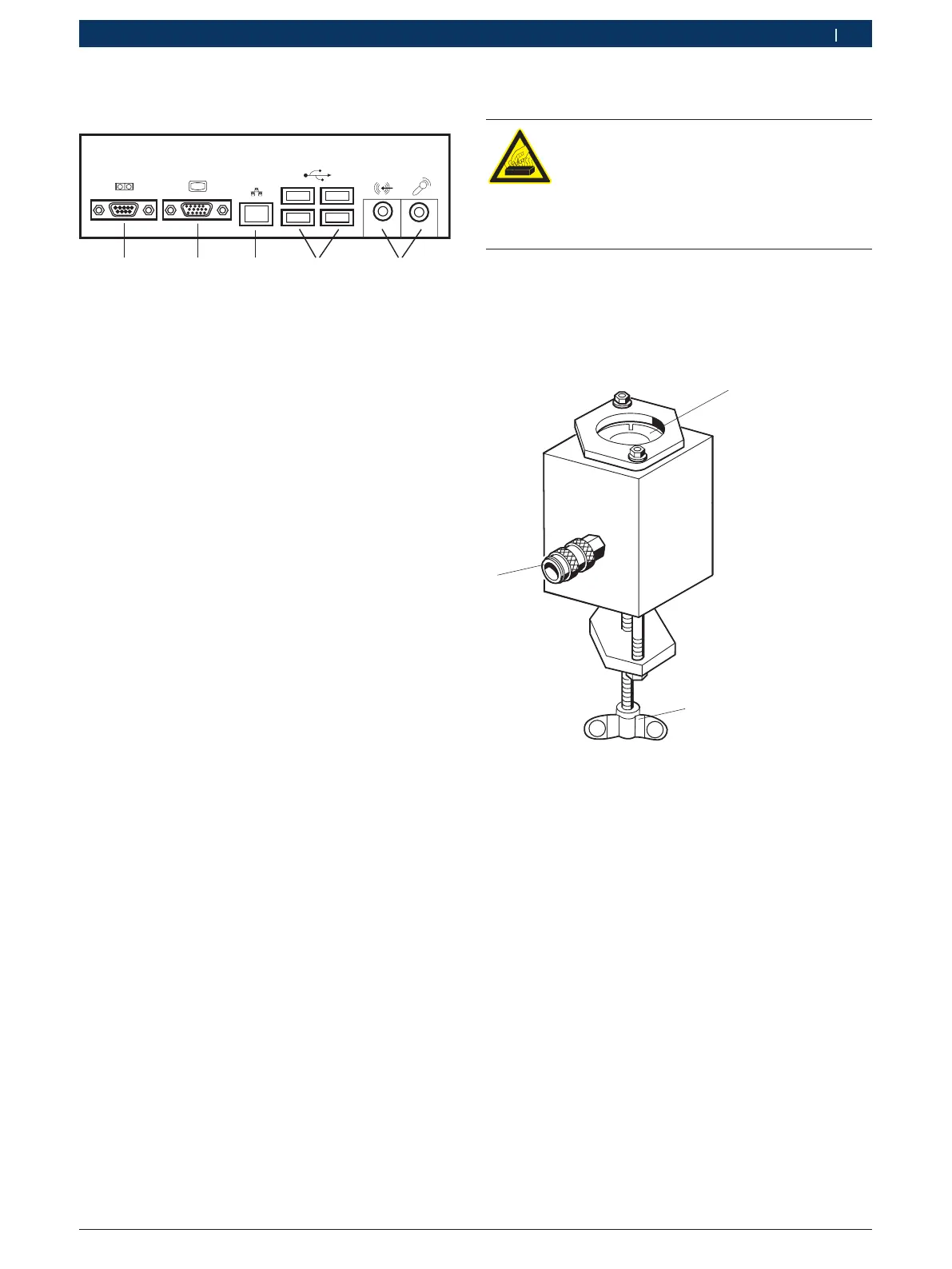

Fig. 5: PC-kontakter
1 Seriegrensesnitt RS232
2)
2 Skjermtilkobling (analog)
2)
3 Nettverkstilkobling RJ45
2)
4 USB-tilkobling for skriver
1)
og DVD/CD-stasjon
3)
5 Lydtilkoblinger
2)
1)
Kun skrivere
som er godkjent av Bosch kan kobles til.
2)
Ikke i bruk
3)
Tilkobling, se driftsanvisning 1 689 989 148
3.5.6 Skylleavløp
Under skylling av DHK/UI dreies skylleavløpet (Fig.3,
Pos. 5) nedover, slik at den forurensede diesel-olje-
blandingen ikke kommer inn i prøveoljetanken på
EPS 200. På arbeidsbordet (til venstre ved siden av
EPS 200) må det plasseres en beholder under skylle-
avløpet.
3.5.7 Avsugregulator for intern avsuging
Det interne avsuget på EPS 200 slås på automatisk ved
testing av strålebildet. Forutsetningen er at det er tilko-
blet trykkluft på baksiden av enheten (Fig. 2, Pos. 1).
Den oljetåkedampen som oppstår under åpen innsprøyt-
ning, suges inn i strålekammeret og filtreres internt.
Avsugstyrken stilles inn med avsugregulatoren (Fig. 1,
Pos. 8).
i Til den gjenværende oljetåken lønner det seg i tillegg å
koble et oljetåkeavsug- og filtreringsapparat til tilkoblin-
gen for det eksterne avsuget (Fig. 1, Pos. 5).
3.5.8 Innsprøytingskammer, spennring, O-ring
Advarsel – fare for forbrenning
Varme overflater på innsprøytingskamme-
ret kan føre til alvorlige forbrenninger på
hendene.
¶ Ta på vernehansker før innsprøytings-
kammeret skal fjernes.
Under testingen sprøyter CRI eller DHK/UI prøveoljen inn
i innsprøytingskammeret. Ut av innsprøytingskammeret
renner prøveoljen via slangeledningen 1 680 712 287 og
tilbake til EPS 200 (skylletilkobling/testkobling DHK/UI
eller testkobling CRI/CRIN; se Fig. 4).
458812-31
1
2
3
Fig. 6: Innsprøytingskammer
1 Spennring (17 mm eller 23 mm)
2 Strammeskrue
3 Hurtigkobling for skylletilkobling/testkobling
