18 | EPS 200 | Bedienungde
5.4 Betrieb
Warnung - Verletzungsgefahr!
Bei nicht ordnungsgemäßem hydraulischen
Anschluss der Prüfausrüstung und der
Komponenten, kann bei der Prüfung Prüföl
unter hohem Druck austreten oder können
Bauteile der Prüfausrüstung bersten.
Dadurch kann es zu Verletzungen oder zu
Sachbeschädigungen kommen.
¶ Vor dem Einschalten prüfen, ob alle
Schlauchleitungen am EPS 200 und an
der Komponente ordnungsgemäß ange-
schlossen sind.
¶ Undichte und defekte Schlauchleitungen
ersetzen.
Warnung - Handverletzungen!
Beim unkontrollierten Herabfallen der
Schutzhaube können Finger gequetscht
oder verletzt werden.
¶ Schutzhaube immer mit dem Haltegriff
schließen.
5.4.1 Symbolik und Anschlussübersicht für CRI/CRIN-
und DHK/UI-Prüfungen
Kompo-
nente
Spül-
Anschluss
Prüf-
Anschluss
(Rücklauf)
Prüf-
Anschluss
(Einspritzung)
Elektrische
Anschluss-
leitung
X20
CRI/
CRIN
Wird nicht
benötigt
ja
DHK/UI Wird nicht
benötigt
Wird nicht
benötigt
5.4.2 DHK/UI-Prüfablauf
Warnung - Verbrennungsgefahr!
Heiße Oberflächen an den Schlauchleitun-
gen und Komponenten können zu schweren
Verbrennungen an den Händen führen.
¶ Schlauchleitungen und Komponenten vor
dem Entfernen abkühlen lassen.
¶ Schutzhandschuhe benutzen.
! Keine beschädigten und/oder stark korrodierten
Komponenten prüfen.
X20
4
2
459822-91
3
1

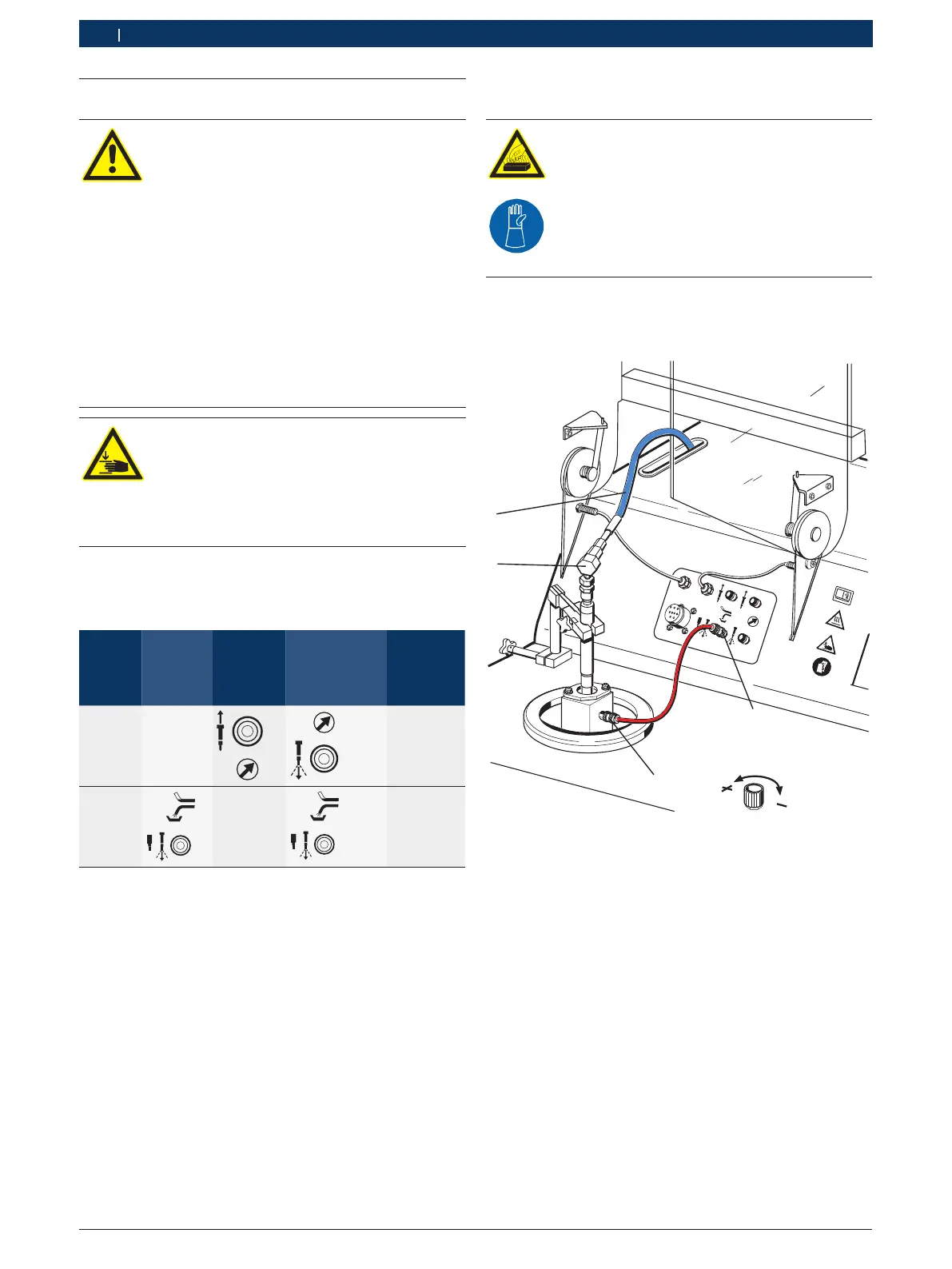

Fig. 20: Anschluss DHK/UI
1 Spülanschluss/Prüfanschluss DHK/UI
2 Schnellkupplung Einspritzkammer
3 Anschlussadapter
4 Hochdruckschlauchleitung
i Voraussetzungen, die beim Prüfen und Einstellen von
DHK/UI berücksichtigt werden müssen, können aus
der Prüfanleitung für DHK/UI in ESI[tronic] ent-
nommen werden. Diese Prüfanleitungen sind nicht
Bestandteil des Lieferumfanges. Die ESI[tronic]-Soft-
ware kann nicht auf EPS 200 installiert werden.
