1 689 989 000 2013-05-02| Robert Bosch GmbH
278 | EPS 200 | První uvedení do provozucs
4.2 Montáž ochranného krytu
1. Ochranný kryt a montážní sadu vyjměte z obalu.
Montážní sada obsahuje tyto části:
R Čep (2 x)
R Čep pružiny (2 x)
R Válcová pružina s prodlouženými konci, levá
R Válcová pružina s prodlouženými konci, pravá
R Držák pružiny (2 x)
R Šroub s vnitřním šestihranem M6 x 12 (2 x)
R Pouzdro (2 x)
R Průchodka (2 x)
R Pérová podložka A6 (2 x)
R Závaží
R Pérová podložka A5 (3 x)
R Podložka A5 (3 x)
R Šroub s vnitřním šestihranem M5 x 16 (3 x)
R Plastová podložka A5 (3 x)
2. Ochranný kryt umístěte postranně na čistý pracovní
stůl.
5
2
1
3
4
458822-114_Pal

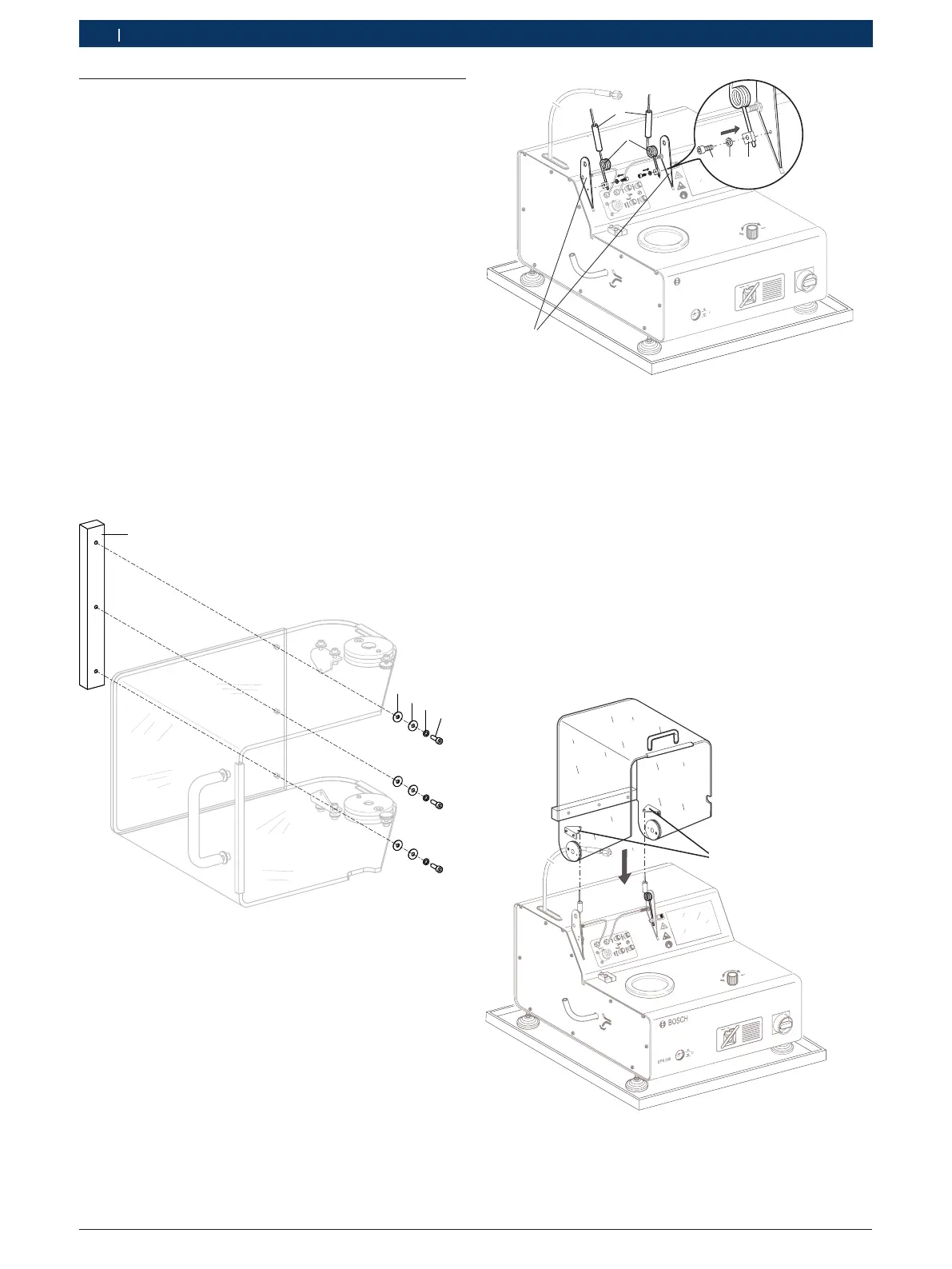

Obr. 15: Montáž závaží
1 Závaží
2 Plastová podložka A5
3 Podložka A5
4 Pérová podložka A5
5 Šroub s vnitřním šestihranem M5 x 16
3. Upevněte závaží (Obr. 15, Pol. 1) na ochranný kryt.
Utahovací moment dotažení = 1 Nm.
Závaží je upevněno na ochranném krytu.
EPS 200
1
BOSCH
X20
458824-75_Ko
1
6
2
5
4
3
Obr. 16: Montáž držáku pružiny
1 Válcová pružina s prodlouženými konci
2 Pouzdra
3 Držák pružiny
4 Pérové podložky A6
5 Šrouby s vnitřním šestihranem M6 x 12
6 Držáky ochranného krytu
4. Oba držáky pružiny (Obr. 16, Pol. 3) upevněte na
držácích ochranného krytu (Obr. 16, Pol. 6) EPS 200.
Šrouby s vnitřním šestihranem neutahujte.
5. Levou a pravou válcovou pružinu s prodlouženými
konci (Obr. 16, Pol. 1) nasaďte se správnou polohou
do levého a pravého držáku pružiny.
6. Obě pouzdra (Obr. 16, Pol. 2) nasuňte na levé a
pravé rameno válcové pružiny s prodlouženými konci.
458824-35_K
1
Obr. 17: Nasazení ochranného krytu
1 Držák pružiny
