5.4.2 Seqüência de teste de DHK/UI
Aviso - perigo de queimaduras!
As superfícies quentes das mangueiras e dos
componentes podem provocar queimaduras
graves nas mãos.
¶ Deixar arrefecer as mangueiras e os com-
ponentes antes de os retirar.
¶ Usar luvas de proteção.
! Não testar componentes danificados nem fortemente
corroídos.
X20
4
2
459822-91
3
1

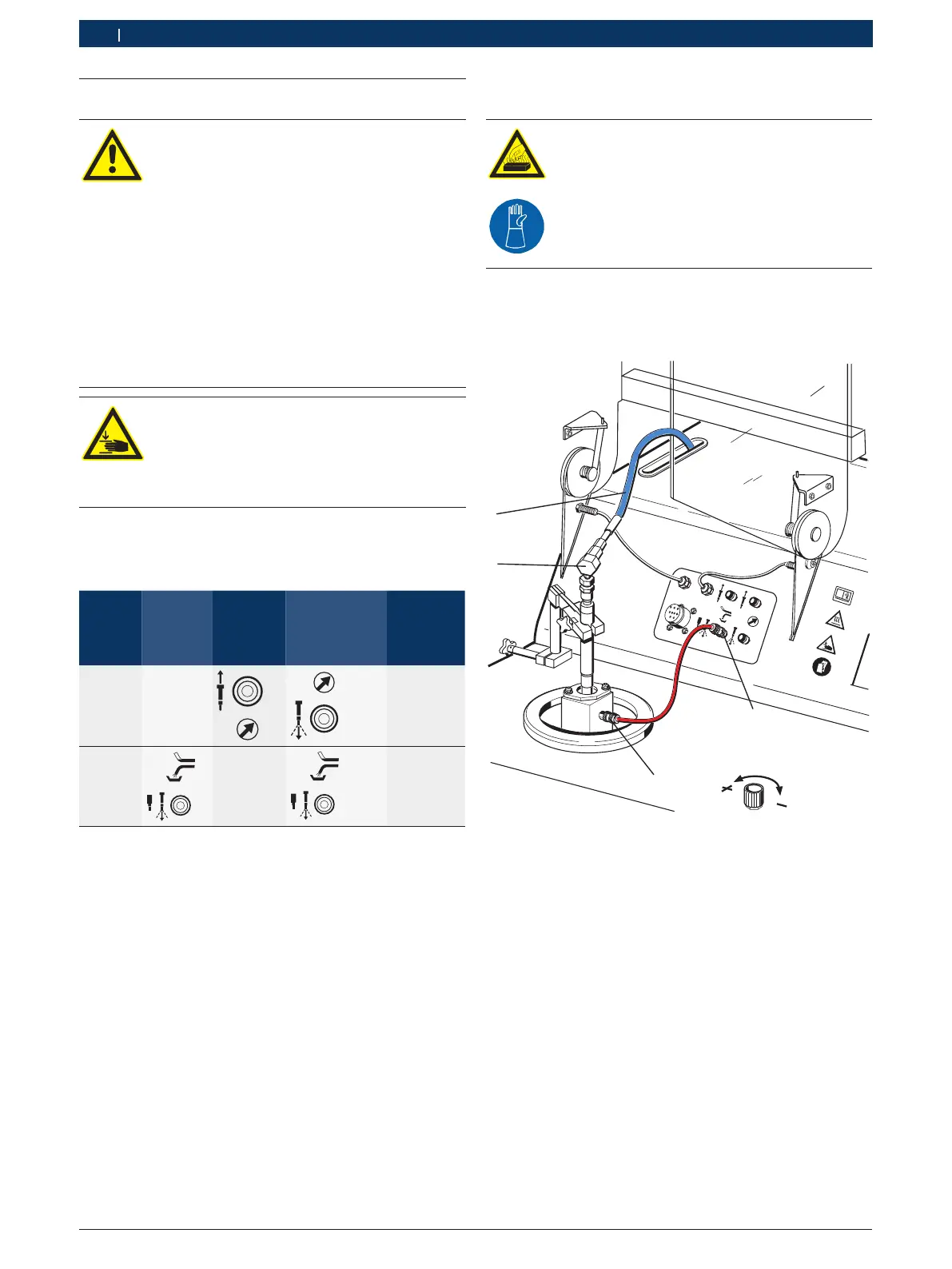

Fig. 20: Conexão de DHK/UI
1 Conexão de enxágüe e de teste para DHK/UI
2 Acoplamento rápido da câmara de injeção
3 Adaptador de conexão
4 Mangueira de alta pressão
i As condições prévias a tomar em consideração
durante o teste e o ajuste de DHK/UI podem ser
consultadas no manual de teste para DHK/UI no
ESI[tronic]. Estes manuais de teste não fazem
parte do âmbito de fornecimento. O software do
ESI[tronic] não pode ser instalado no EPS 200.
5.4 Funcionamento
Aviso - perigo de ferimentos!
Se a conexão hidráulica do equipamento de
teste e dos componentes estiver incorreta,
o óleo sob elevada pressão pode transbor-
dar ou os componentes do equipamento de
teste podem explodir durante o teste.
Tal pode conduzir a ferimentos ou danos
materiais.
¶ Antes da ligação, verificar se todas as
mangueiras estão corretamente ligadas
ao EPS 200 e ao componente.
¶ Substituir as mangueiras com fugas e
com defeitos.
Aviso - perigo de ferimentos nas mãos!
A queda abrupta da cobertura protetora
pode ferir ou esmagar os dedos.
¶ Fechar sempre a cobertura protetora
com a pega.
5.4.1 Símbolos e vista geral das conexões para testes
de CRI/CRIN e de DHK/UI
Compo-
nente
Conexão
de
enxágüe
Conexão
de
teste
(retorno)
Conexão de
teste (injeção)
Cabo de
ligação
elétrico
X20
CRI/
CRIN
Não é
necessá-
rio
Sim
DHK/UI Não é
necessá-
rio
Não é
necessário
