1 689 989 000 2013-05-02| Robert Bosch GmbH
Tuoteseloste | EPS 200 | 185 fi
3.5.5 PC-liitännät
5
4
3
2

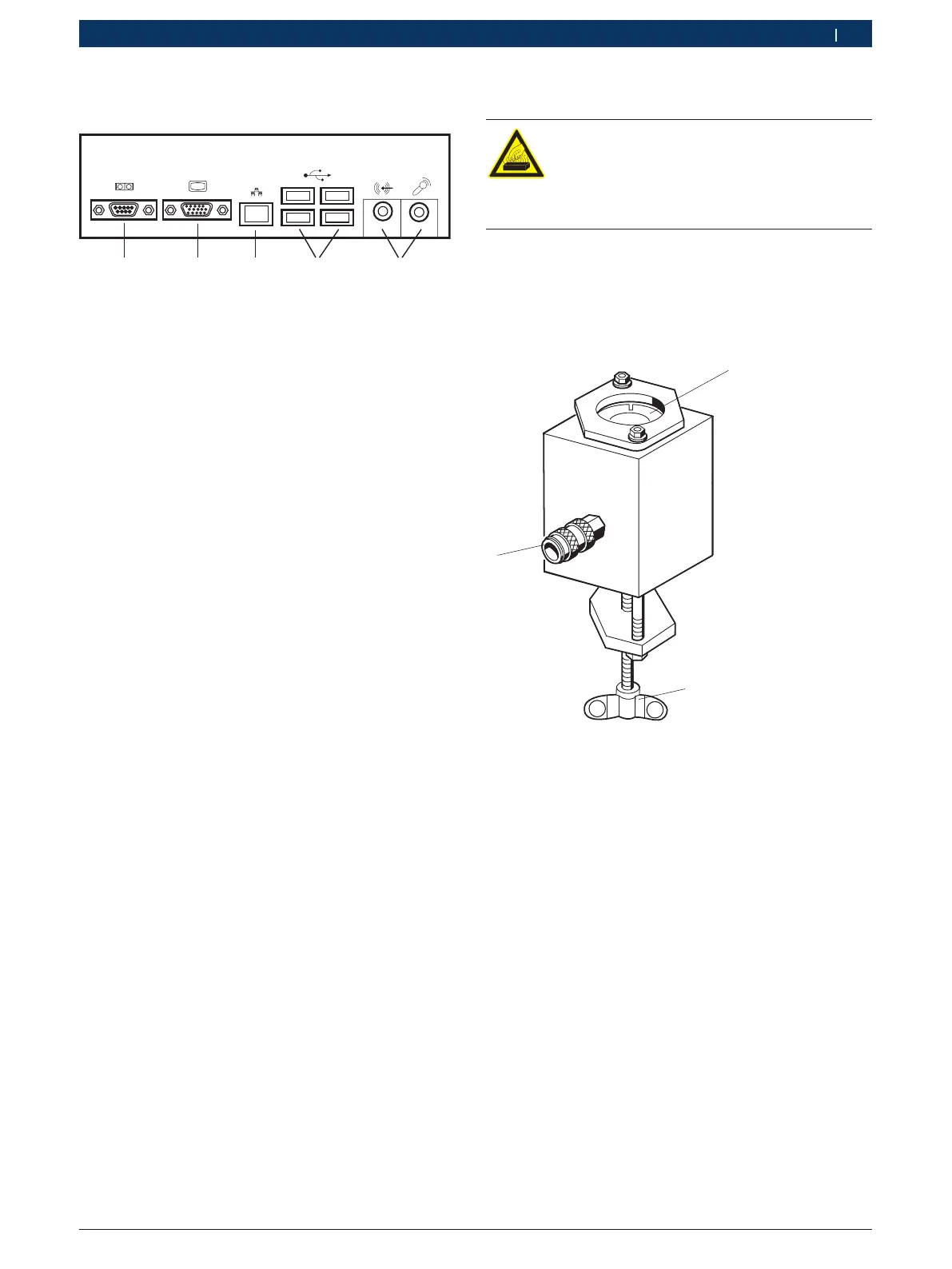

Fig. 5: PC-liitännät
1 Sarjaliitäntä RS232
2)
2 Monitorin liitäntä (analogi)
2)
3 Verkkoliitännän rajapinta RJ45
2)
4 USB-liitännät: tulostin
1)
ja DVD/CD-levyasema
3)
5 Audioliitännät
2)
1)
Laitteeseen saadaan liittää vain Boschin hyväksymä
tulostintyyppi.
2)
ei käytössä
3)
Liitäntä, ks. käyttöohje 1 689 989 148
3.5.6 Huuhtelun poistopuoli
DHK/UI-suuttimien huuhteluvaiheen ajaksi poistoliitän-
tä (Fig. 3, osa 5) käännetään alaspäin, jotta käytetty
diesel-öljy-seos ei pääse EPS 200:n testausöljysäiliöön.
Työtasolle (EPS 200:n vasemmalle puolelle) on sitä var-
ten asetettava sopiva astia poistoliitännän alle.
3.5.7 Sisäisen poistoimurin säädin
EPS 200 :n sisäinen poistoimu käynnistyy automaattisesti
suihkun muodon tarkastuksen ajaksi. Se edellyttää, että
paineilman tuloputki on kytketty takapaneelissa olevaan
liitäntään (Fig. 2, osa 1). Öljysumu, jota muodostuu avoi-
messa tilassa suoritetun ruiskutuksen aikana, imetään
pois suihkukammiosta ja suodatetaan laitteen sisällä.
Imun voimakkuutta säädetään imusäätimellä (Fig. 1,
osa8).
i Lopun öljysumun poistamiseksi suositamme lisäksi
käyttämään suodatus- ja poistoimuria, joka liitetään
erilliseen imuliitäntään (Fig. 1, osa 5).
3.5.8 Ruiskutuskammio, kiristinrengas, O-rengas
Varoitus – palovammojen vaara
Ruiskutuskammion pinnat ovat kuumia –
varo käsiä, palovammojen vaara.
¶ Käytä suojakäsineitä, kun ryhdyt irrotta-
maan ruiskutuskammiota.
Testauksen aikana CRI -injektorista tai DHK/UI-suuttimes-
ta suihkuaa testausöljyä ruiskutuskammioon. Ruiskutus-
kammiosta testausöljy virtaa letkun 1 680 712 287 kautta
takaisin EPS 200:n putkistoon (huuhteluliitäntä/testaus-
liitäntä DHK/UI tai testausliitäntä CRI/CRIN; ks. Fig. 4).
458812-31
2
Fig. 6: Ruiskutuskammio
1 Kiristinrengas (17 mm tai 23 mm)
2 Kiristinruuvi
3 Pikaliitin huuhtelu-/testausliitäntää varten
