1 689 989 000 2013-05-02| Robert Bosch GmbH
216 | EPS 200 | Betjeningda
5.4 Drift
Advarsel – Fare for kvæstelser!
Ved ukorrekt hydraulisk tilslutning af
kontroludstyret og komponenterne kan der
under kontrollen slippe prøveolie ud under
højt tryk, eller kontroludstyrets enheder
kan gå i stykker.
Dette kan forårsage skader på personer og
materiel.
¶ Kontrollér før tilkobling, at alle slange-
ledninger er tilsluttet korrekt til EPS200
og komponenterne.
¶ Udskift utætte og defekte slange-
ledninger.
Advarsel – Fare for håndskader!
Ved ukontrolleret nedstyrtning af beskyt-
telseskappen kan fingrene blive mast eller
kvæstet.
¶ Beskyttelseskappen skal altid lukkes
med håndtaget.
5.4.1 Symbolbrug og tilslutningsoversigt
for CRI/CRIN- og DHK/UI-kontroller
Kompo-
nenter
Skylle-
tilslutning
Kontrol-
tilslutning
(returløb)
Kontrol-
tilslutning
(indsprøjtning)
Elektrisk
tilslut-
nings-
ledning X2
CRI/
CRIN
Ikke nød-
vendig
ja
DHK/UI Ikke
nødvendig
Ikke
nødvendig
5.4.2 DHK/UI-kontrolproces
Advarsel – Fare for forbrænding!
Varme overflader på slangeledningerne og
komponenterne kan resultere i alvorlige
forbrændinger på hænderne.
¶ Lad slangeledninger og komponenter
afkøle, før de fjernes.
¶ Brug beskyttelseshandsker.
! Undlad at foretage kontrol af beskadigede, snavsede
og/eller stærkt korroderede komponenter!
X20
4
2
459822-91
3
1

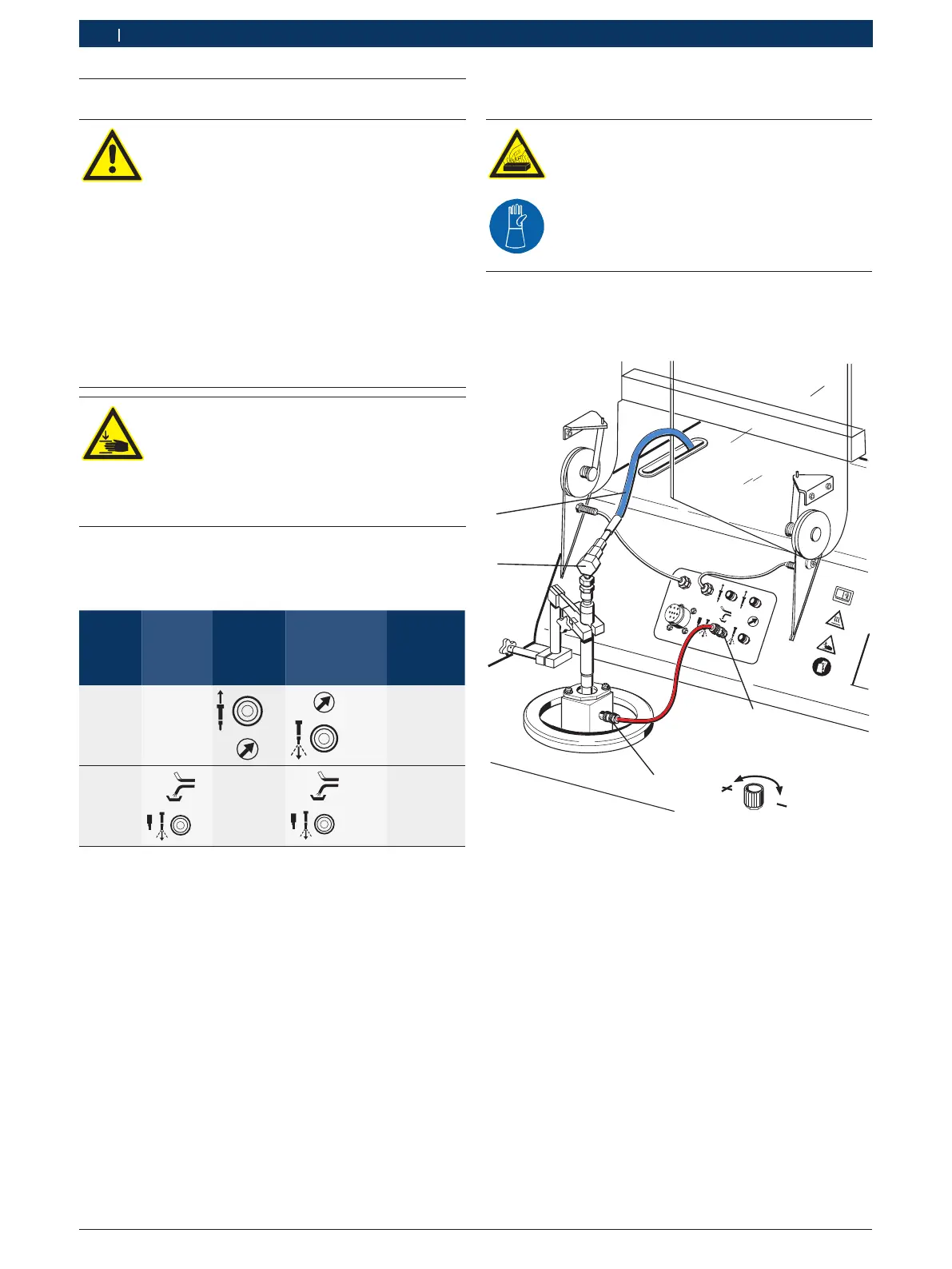

Fig. 20: Tilslutning DHK/UI
1 Skylletilslutning/kontroltilslutning DHK/UI
2 Lynkobling, indsprøjtningskammer
3 Tilslutningsadapter
4 Højtryksslangeledning
i Forudsætninger, som der skal tages hensyn til ved
test og indstilling af DHK/UI, er beskrevet i testvej-
ledningen for DHK/UI i ESI[tronic]. Disse kontrolan-
visninger indgår ikke i leveringen. ESI[tronic]-soft-
waren kan ikke installeres på EPS 200.
