Ürün tanımı | EPS 200 | 297
tr
3.5.9 CRI/CRIN ve DHK/UI enjektörü için
bağlantı adaptörü
Teslimat kapsamındaki vida dişi adaptörleri (M 12 x 1,5
ve M 14 x 1,5) ve bağlantı adaptörüne (Şek. 9, Poz.1) ve
M 12 x 1,5 veya M 14 x 1,5 bağlantı dişlisi ile
CRI/CRIN ve DHK/UI için yüksek basınç bağlantısında
gerek duyulur. İlgili vida dişi adaptörüyle olan bağlantı
adaptörü CRI/CRIN veya DHK/UI ve yüksek basınç
hortumu arasına bağlanmaktadır.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm

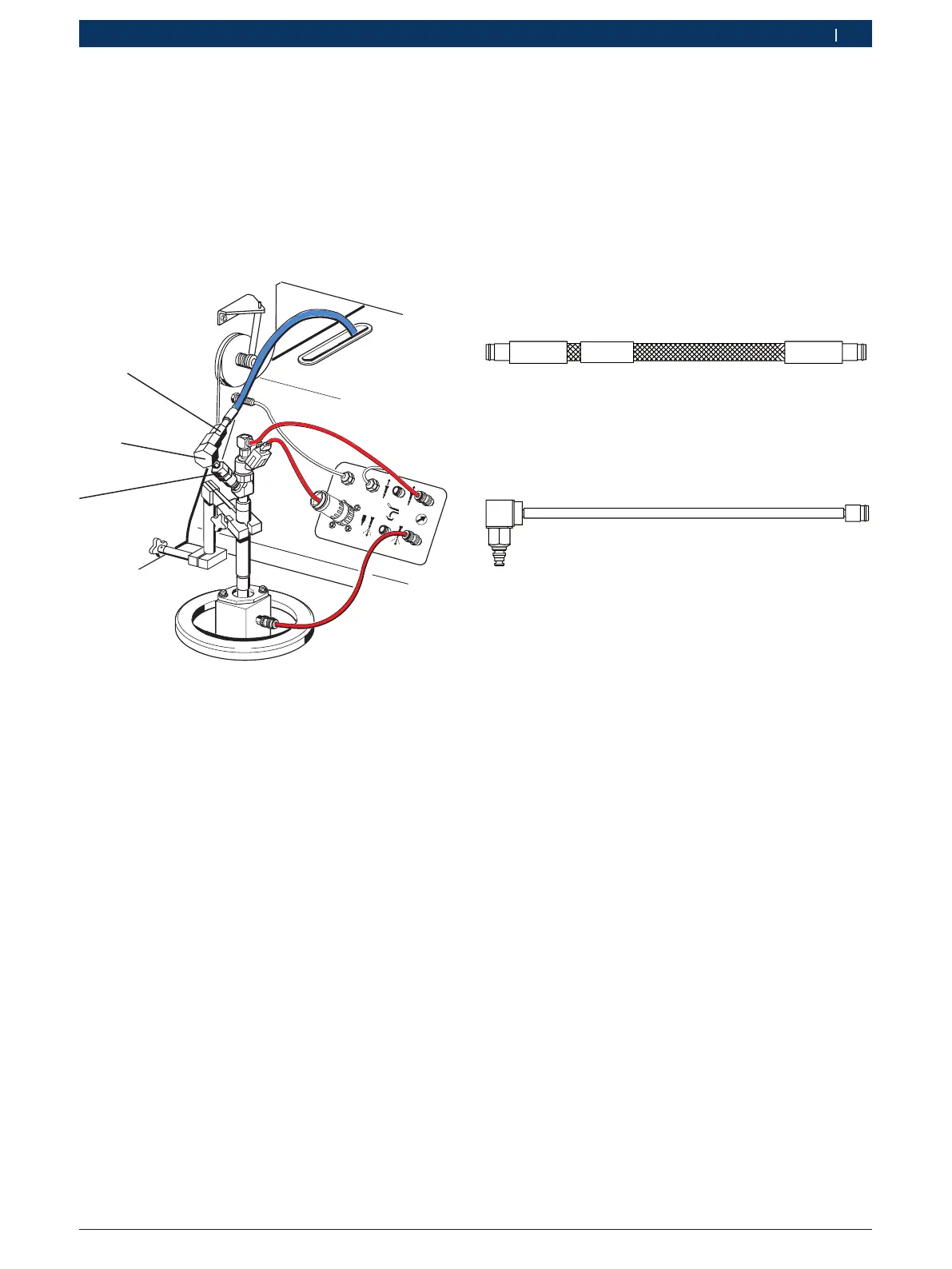

Şek. 9: Bağlantı adaptörü
1 Bağlantı adaptörü
! Yüksek basınç bağlantı hattını, her zaman bağlantı
adaptörü ile bileşene takın. Yüksek basınç bağlantı
hattını, kesinlikle adaptörsüz olarak doğrudan
CRI/CRIN veya DHK/UI enjektörüne bağlamayın.
Bağlantı adaptörünü her zaman temiz tutun.
i Bağlantı adaptöründe kaçak olması halinde bağ-
lantı adaptörü içerisindeki ikişer O-ring ve destek
halkasının değiştirilmesi gerekir (yedek parça seti
1680210150).
3.5.10 Hortumlar
! Hortumların, örneğin çalışma alanına döşenmesi
sırasında her zaman temizliğe dikkat edin. Hortum
bağlantısını test elemanına bağlamadan her zaman,
öncelikle hortumun bağlantılarının temiz olduklarını
kontrol edin.
Teslimat kapsamında yer alan hortum 1 680 712 308,
CRI veya DHK/UI enjektörü tarafından püskürtülen test
yağının, enjeksiyon bölmesinden (Şek. 7, Poz. 5) EPS 200
cihazına aktarılmasını sağlamak için kullanılmaktadır.
458822-71_Pal
1 680 712 308
Şek. 10: Hortum 1 680 712 308
Teslimat kapsamında yer alan hortum 1 680 712 287,
test yağının CRI enjektöründen EPS 200 cihazına geri
akmasının sağlanması için kullanılmaktadır.
1 680 712 287
458822-72
Şek. 11: Hortum 1 680 712 287
i Emniyet mandallı enjektörlerde hortumu
1 680 712 287, ek olarak emniyet mandalı ile
tespitleyin.
