178 | EPS 200 | Conservaçãopt
6.2.7 Substituir o filtro de ligação do fluxômetro
! Antes de trocar o filtro de ligação, o EPS 200 tem de
ser desligado e desconectado da rede de corrente
trifásica.
! Um filtro de ligação sujo poderá causar adulterações
dos valores de medição quando do teste.
! O filtro de ligação contém substâncias poluentes
para a água e compostas por óleo. Estas têm de ser
eliminadas de acordo com a legislação em vigor.
Procedimento:
1. Desligar o EPS 200.
2. Desconectar o EPS 200 da rede de corrente trifásica.
3. Desaparafusar os parafusos de fixação (8x) na co-
bertura direita da caixa.
4. Retirar a cobertura da caixa.
5. Com um alicate, empurrar as braçadeiras da man-
gueira no filtro de ligação sobre a mangueira, através
da união (fig. 25, pos. 1).
6. Retirar as mangueiras do filtro de ligação.
7. Inserir as mangueiras no novo filtro de ligação, res-
peitando o sentido de fluxo do respectivo filtro.
8. Com um alicate, empurrar as braçadeiras da man-
gueira sobre a união do filtro de ligação.
9. Voltar a colocar e apertar a chapa lateral direita.
4588
22-75

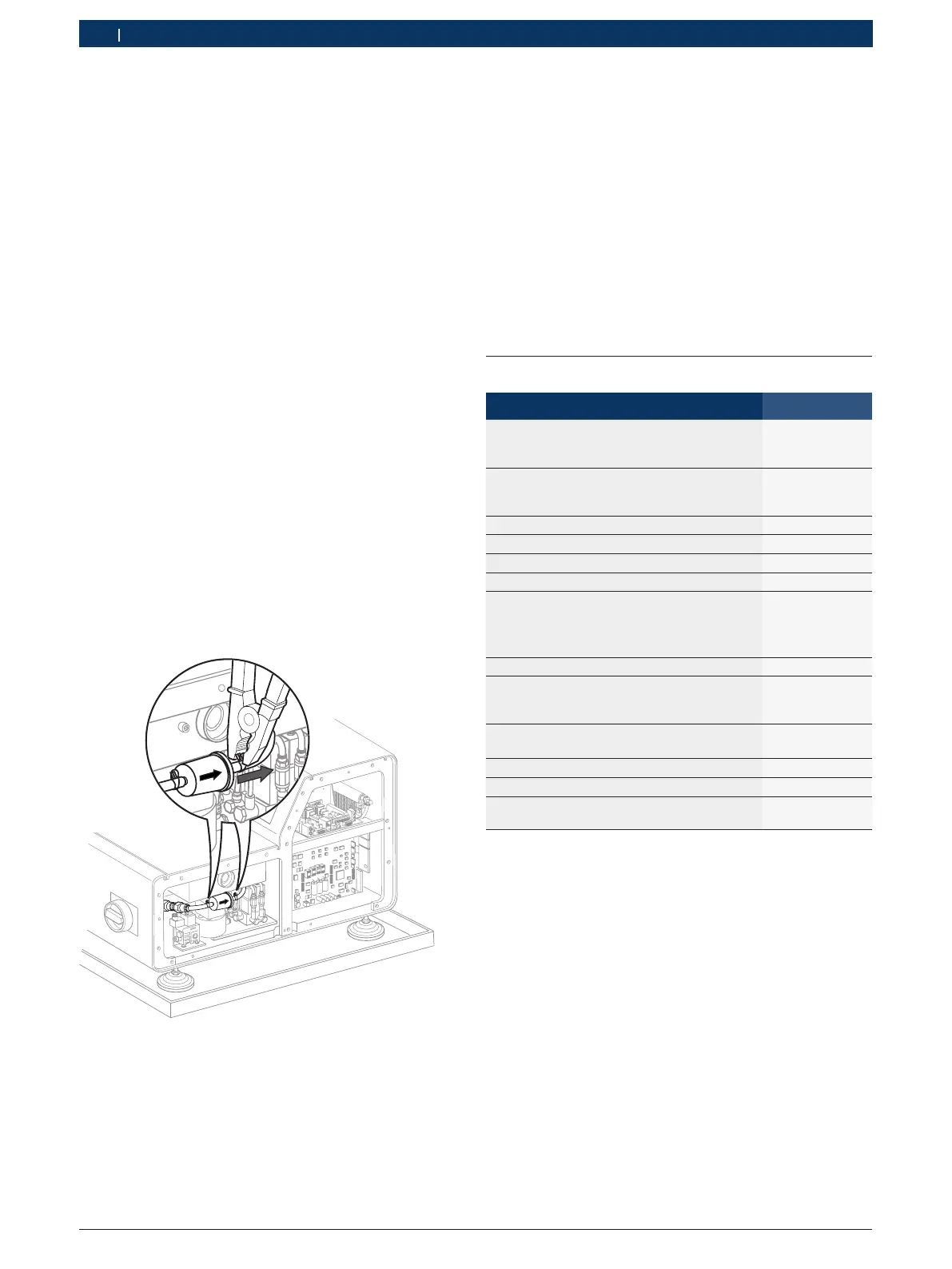

Fig. 25: Filtro de ligação do fluxômetro
6.2.8 Verificar a correia dentada
O estado e a tensão da correia dentada só podem ser
verificados pelo serviço de assistência técnica ou de
checagem.
A correia dentada tem de ser substituída caso sejam
detectados os seguintes danos durante a verificação:
R correia dentada com fissuras ou incompleta
R armaduras metálicas corroídas na correia dentada
R Flancos dos dentes fortemente desgastados
6.2.9 Substituir a correia dentada
A correia dentada só pode ser substituída pelo serviço
de checagem/serviço de assistência técnica.
6.3 Peças de reposição e de desgaste
Designação N.º de ref.
Adaptador de conexão com
porca de redução M12
<)
e
porca de redução M14
<)
1 687 023 641
Jogo de peças sobressalentes do adaptador
de conexão com O-ring (2x) e
anel de apoio (2x)
1 680 210 150
Bujão de fecho
<)
1 683 370 038
Câmara de injeção 1 682 312 049
Anel tensor de 17 mm
<)
1 680 499 020
Anel tensor de 23 mm
<)
1 680 499 021
Mangueira de 1,5 m
(para esvaziar o tanque do óleo de teste)
Mangueira (injeção)
<)
Mangueira (retorno)
<)
1 687 001 879
Caneta tátil 1 683 083 004
Jogo de cabos adaptadores
para teste de injetores
<)
(1 684 465 574 e 1 684 465 575)
1 687 010 171
Filtro de aspiração para
tanque do óleo de teste (3x)
<)
1 685 431 015
Filtro de ligação do fluxômetro
<)
1 687 434 051
Correia dentada
<)
1 684 736 022
Cobertura protetora com acessório de mon-
tagem
1 685 510 209
<)
Peças de desgaste
