Primeira colocação em funcionamento | EPS 200 | 169
pt
7. Deslocar a cobertura protetora sobre os suportes
da cobertura protetora do EPS 200 (Fig. 17), empur-
rando para isso o braço da mola de torção através
do suporte das molas (Fig. 17, Pos. 1) da cobertura
protetora.
EPS
200
1
BOSCH
X20
458824-15_K
o
1
2
1
3
3

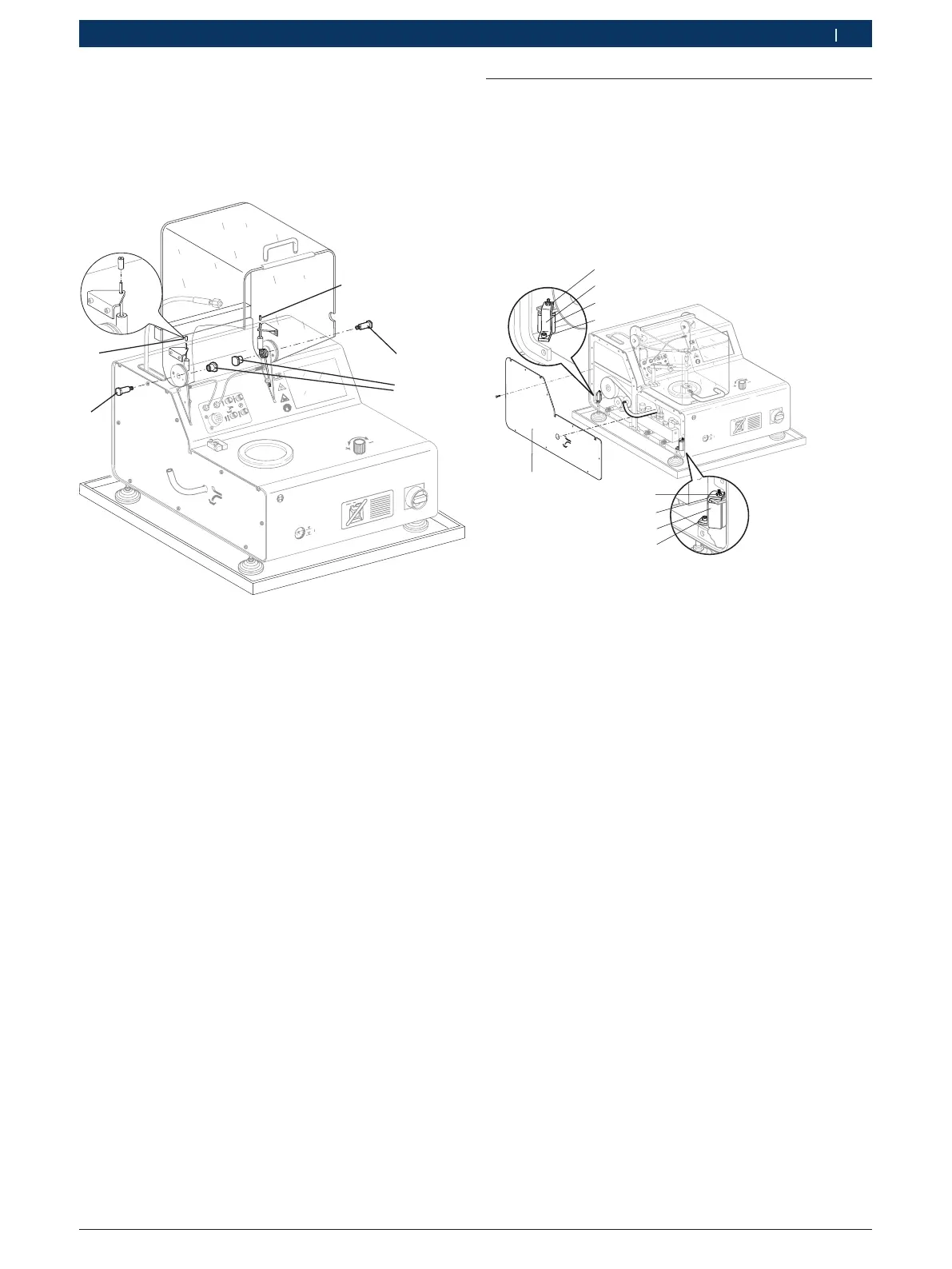

Fig. 18: Fixar a cobertura protetora
1 Pinos
2 Pinos de mola
3 Bicos
8. Pressionar os dois pinos (Fig. 18, Pos. 1) fazendo-
-os atravessar a cobertura protetora, o suporte da
cobertura protetora e a mola de torção.
9. Aparafusar e apertar os pinos de mola (Fig. 18,
Pos.2) aos pinos. Torque de aperto = 6 Nm.
10. Fixar o suporte das molas (Fig. 16, Pos. 3) ao
suporte da cobertura protetora (Fig. 16, Pos. 6)
utilizando parafusos de cabeça cilíndrica com sex-
tavado interior.
11. Deslocar os bicos (Fig. 18, Pos. 3) sobre as extre-
midades dos braços das molas de torção.
12. Introduzir a mangueira de alta pressão na abertura
traseira da cobertura protetora.
13. Fechar a cobertura protetora.
"A cobertura protetora está montada.
4.3 Retirar a trava de transporte
A trava de transporte da unidade de acionamento tem
de ser removida depois da instalação do EPS 200 sobre
a mesa de trabalho.
! Antes de ser aberto, o EPS 200 tem de estar sempre
desligado e a ficha de rede desconectada da rede de
corrente trifásica.
EPS 200
1
BOSCH
X20
458822-12
Ko
1
1
2
3
4
2
5
6
3
4
Fig. 19: Retirar as travas de transporte
1 Porca sextavada
2 Trava de transporte
3 Trava de transporte
4 Parafuso de fixação
5 Cobertura da caixa
6 Parafusos de fixação
1. Desapertar os parafusos de fixação (8x) da cobertu-
ra esquerda da caixa (fig. 19; pos. 6).
2. Remover a cobertura da caixa (fig. 19, pos 5).
3. Remover as porcas sextavadas (2x) da trava de
transporte (fig. 19, pos 1).
4. Retirar os parafusos de fixação (2x) da trava de
transporte (fig. 19, pos. 4).
5. Retirar as travas de transporte (2x) (fig. 19, pos. 2 a 3).
6. Voltar a colocar e a apertar a cobertura da caixa.
i Guardar a trava de transporte e os parafusos
para um transporte novo. O EPS 200 só pode ser
transportado com uma trava de transporte.
