Bedienung | EPS 200 | 19
de
Vorgehensweise:
1. DHK/UI reinigen (siehe Kap. 5.3).
2. Einspritzkammer auf DHK/UI montieren.
i UI kann nur mit UI-Anschlussadapter (Sonderzube-
hör) angeschlossen werden.
3. DHK/UI am Klemmhalter (Fig. 3, Pos. 7) des EPS 200
befestigen.
! Hochdruckschlauchleitung niemals direkt an die
Komponente anschließen!
4. Hochdruckschlauchleitung mit Anschlussadapter
(Fig. 20, Pos. 3 und 4) an DHK/UI anschließen.
i Anschlussadapter muss mit einem Anzugsmoment von
25 Nm bis 30 Nm angezogen werden. Ist die Verbin-
dung zwischen Anschlussadapter und DHK/UI undicht,
darf die Schraubverbindung nicht fester nachgezogen
werden. Bei Undichtheit Verbindung wieder öffnen,
Dichtfläche reinigen und Anschlussadapter erneut mit
richtigem Anzugsmoment anschließen.
5. Schlauchleitung 1 680 712 308 an Schnellkupplung
Einspritzkammer (Fig. 20, Pos. 2) und am Spül-
anschluss/Prüfanschluss DHK/UI (Fig. 20, Pos. 1)
anschließen.
6. Schutzhaube schließen.
7. Prüfung durchführen.
i Die Prüfung von DHK/UI ist in der Online-Hilfe be-
schrieben.
5.4.3 CRI/CRIN-Prüfablauf
Warnung-Verbrennungsgefahr!
Heiße Oberflächen an den Schlauchleitun-
gen und Komponenten können zu schweren
Verbrennungen an den Händen führen.
¶ Schlauchleitungen und Komponenten vor
dem Entfernen abkühlen lassen.
¶ Schutzhandschuhe benutzen.
! Keine beschädigten und/oder stark korrodierten
Komponenten prüfen.
! Elektrische Anschlussleitung so verlegen, dass sie
die Schlauchleitungen nicht berühren.
X20
5
1
2
3
459822-101
4
6

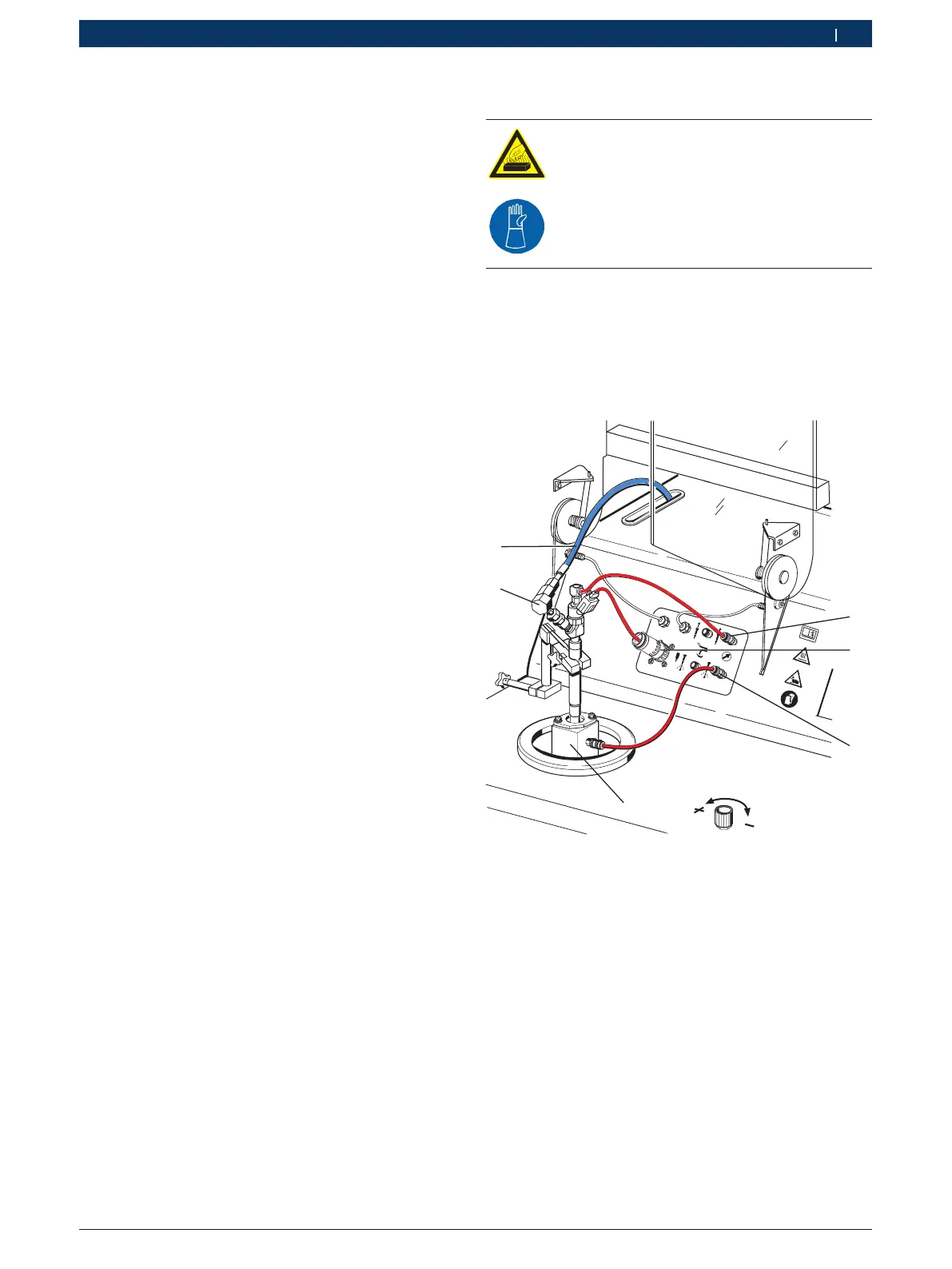

Fig. 21: Anschluss CRI/CRIN
1 Prüfanschluss CRI/CRIN (Rücklauf)
2 Elektrische Anschlussbuchse CRI/CRIN
3 Prüfanschluss CRI/CRIN (Einspritzung)
4 Einspritzkammer
5 Anschlussadapter
6 Hochdruckschlauchleitung
i Die Zubehörteile für die CRIN-Prüfung und CRI-
Fremd-Prüfung sind im Nachrüstsatz 1 687 001 872
enthalten (Sonderzubehör).
i Voraussetzungen, die beim Prüfen und Einstellen von
CRI/CRIN berücksichtigt werden müssen, können aus
der Prüfanleitung für CRI/CRIN in ESI[tronic] ent-
nommen werden. Diese Prüfanleitungen sind nicht
Bestandteil des Lieferumfanges. Die ESI[tronic]-Soft-
ware kann nicht auf EPS 200 installiert werden.
