4.2 Montaż kołpaka ochronnego
1. Wyjąć kołpak ochronny i akcesoria montażowa z
opakowania.
Zestaw montażowy zawiera następujące części:
R sworznie (2 x)
R sworznie sprężynowe (2 x)
R sprężyna skrętna lewa
R sprężyna skrętna prawa
R uchwyty sprężynowe (2 x)
R śruby z gniazdem sześciokątnym M6 x 12 (2 x)
R tuleje (2 x)
R końcówki (2 x)
R podkładki sprężyste A6 (2 x)
R ciężarek
R podkładki sprężyste A5 (3 x)
R podkładki A5 (3 x)
R śruby z gniazdem sześciokątnym M5 x 16 (3 x)
R podkładki plastikowe A5 (3 x)
2. Położyć kołpak ochronny na boku na czystym blacie
roboczym.
5
2
1
3
4
458822-114_Pal

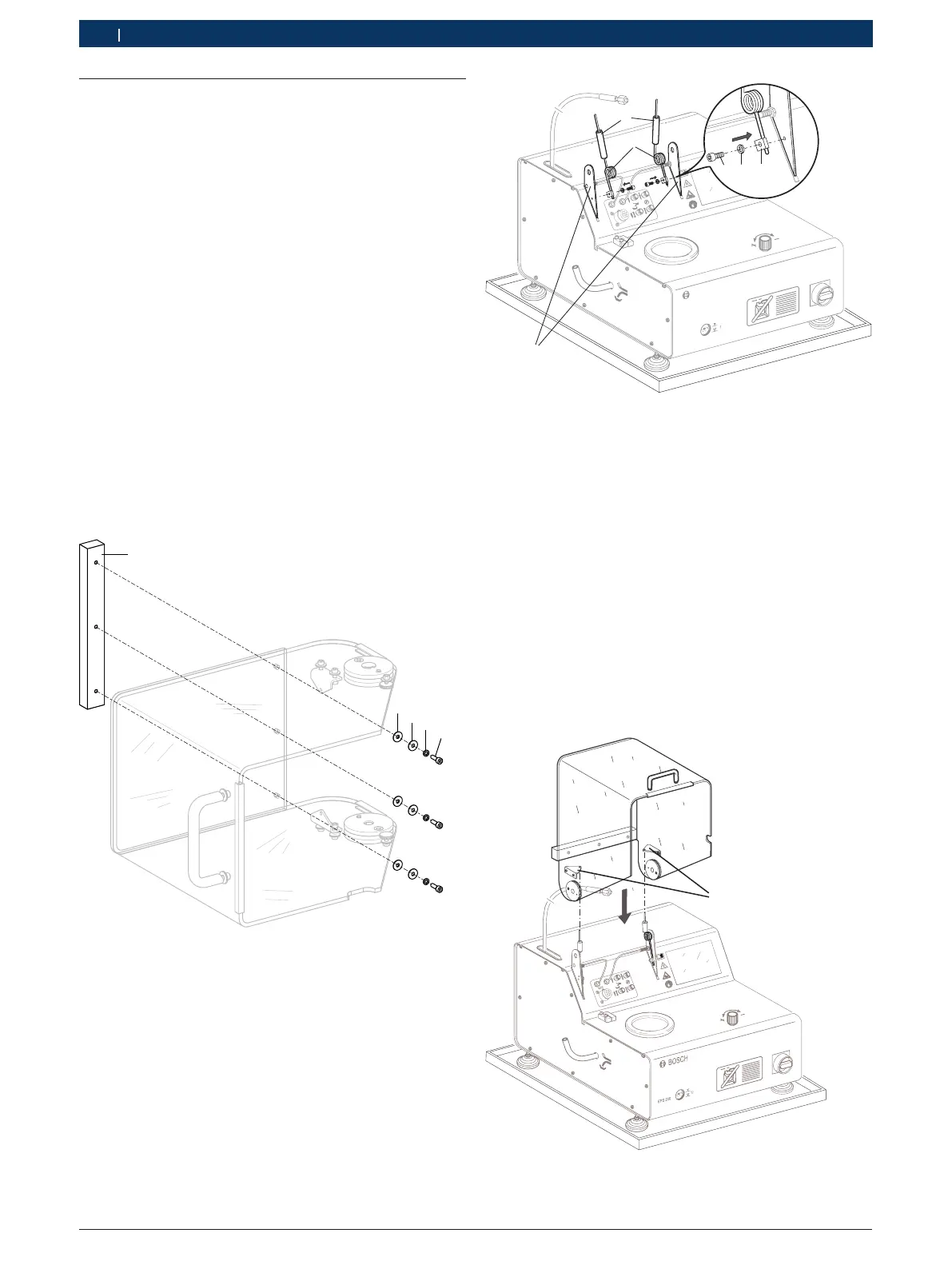

Rys. 15: Montaż ciężarka
1 ciężarek
2 podkładka plastikowa A5
3 podkładka A5
4 pierścień sprężynowy A5
5 śruba z gniazdem sześciokątnym M5 x 16
3. Przymocować ciężarek (Rys. 15, Poz. 1) do kołpaka
ochronnego. Moment dokręcania = 1 Nm.
Ciężarek przymocowany do kołpaka ochronnego.
EPS 200
1
BOSCH
X20
458824-75_K
1
6
2
5
4
3
Rys. 16: Montaż uchwytu sprężynowego
1 sprężyna skrętna
2 tuleje
3 uchwyt sprężynowy
4 pierścienie sprężynowe A6
5 śruby z gniazdem sześciokątnym M6 x 12
6 uchwyty kołpaka ochronnego
4. Przymocować oba uchwyty sprężynowe (Rys. 16,
Poz. 3) do uchwytów kołpaka ochronnego (Rys. 16,
Poz. 6) urządzenia EPS 200. Nie dokręcać śrub z
gniazdem sześciokątnym.
5. Umieścić lewą i prawą sprężynę skrętną (Rys. 16,
Poz. 1) w prawidłowych pozycjach w lewym i pra-
wym uchwycie sprężynowym.
6. Wsunąć obie tuleje (Rys. 16, Poz. 2) na lewe i
prawe ramię sprężyny skrętnej.
458824-35_K
1
Rys. 17: Zakładanie kołpaka ochronnego
1 uchwyt sprężynowy
