3.5.5 PC 接口
458822-22Ko
1
5
4
3
2

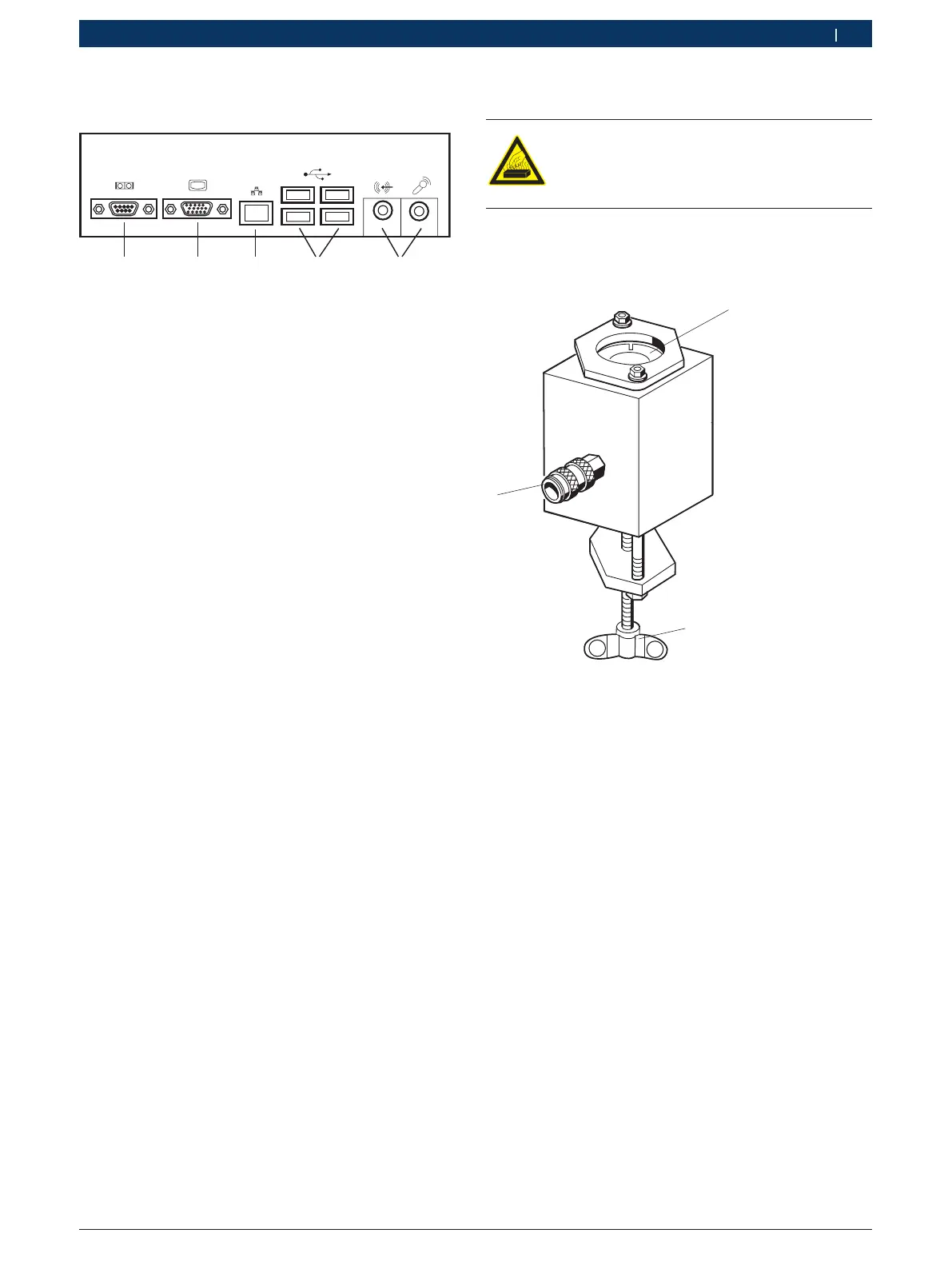

插图5: PC接口
1 串联接口RS232
2)
2 显示屏接口（模拟）
2)
3 网络接口RJ45
2)
4 USB接口打印机
1)
和DVD/CD驱动器
3)
5 音频接口
2)
1)
只能连接经Bosch授权的
打印机。
2)
不得使用
3)
接头见操作说明1689989148
3.5.6 洗涤排出口
在DHK/UI冲洗过程时，洗涤排出口（图3，编号5）向下
旋转，以防受污染的柴油-机油混合物流入EPS200检测油
箱内。此外，在工作台（在EPS200旁左侧）上，容器放在
洗涤排出口下方。
3.5.7 内置抽吸装置的抽吸调节器
喷射形状检测时，将会自动开启EPS200的内置抽吸装置。
前提条件是压缩空气在设备背面连接（图2，编号1）。喷射
打开时生产的机油雾汽将会在喷油室内被抽吸并且内部过滤。
抽吸强度通过抽吸调节器（图1，编号8）调节。
i 另外，针对剩余油雾，建议将油雾抽吸和滤清器与外置抽吸
装置（图1，编号5）的接头连接。
3.5.8 喷射室、锁紧环、O 型圈
警告 - 谨防烫伤
喷射室表面的高温可导致手部严重的烫伤。
¶ 在卸下喷射室之前，需戴上劳保手套。
在检测过程中，CRI或DHK/UI将检测油喷入喷射室内。检测
油从喷射室通过软管管道1680712287流回EPS200（DHK/
UI冲洗接头/检测接头或CRI/CRIN检测接头；见图4）。
458812-31
1
2
3
插图6: 喷射室
1 锁紧环（17mm或23mm）
2 夹紧螺栓
3 冲洗接头/检测接头的快速连接器
