Bosch EPS 200 - Aansluitadapter Voor CRI;CRIN en DHK;UI; Slangleidingen

1 689 989 000 2013-05-02| Robert Bosch GmbH
Productbeschrijving | EPS 200 | 143 nl

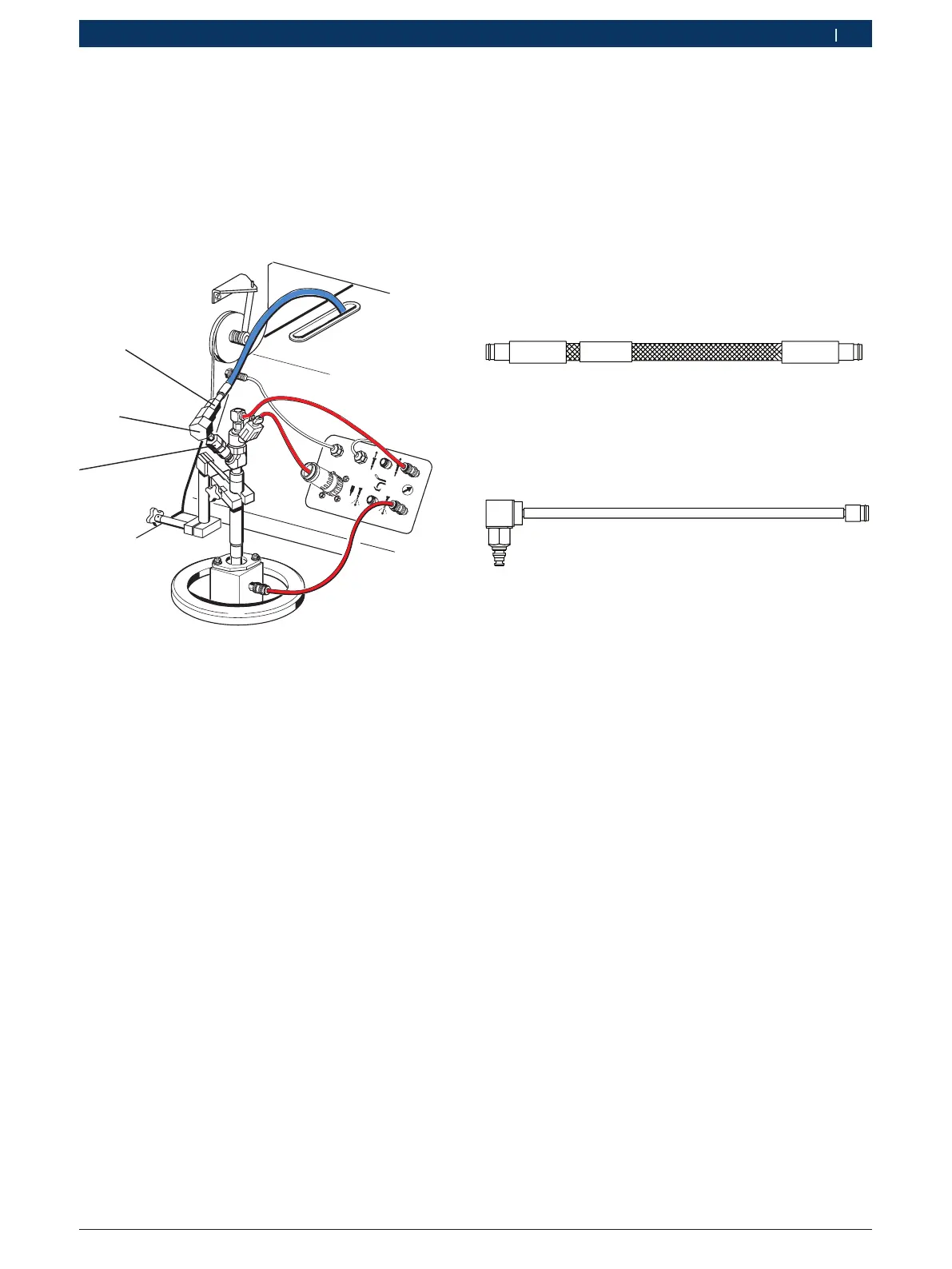

3.5.9 Aansluitadapter voor CRI/CRIN en DHK/UI
De meegeleverde stelschroeven (M12 x 1,5 en
M 14 x 1,5) en de aansluitadapter (Fig.9, Pos. 1) heeft
men nodig voor de hogedrukaansluiting voor CRI/CRIN
en DHK/UI met aansluitschroefdraad M 12 x 1,5 of
M14 x 1,5. De aansluitadapter met de desbetreffende
stelschroef wordt tussen CRI/CRIN of DHK/UI en de
hogedrukslang aangesloten.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm
Fig. 9: Aansluitadapter
1 Aansluitadapter
! Sluit de hogedrukslang altijd met de aansluitadapter
op de component aan. Hogedrukslang nooit direct
aan CRI/CRIN of DHK/UI aansluiten. Houd de aan-
sluitadapter altijd schoon.
i Bij ondichtheid van de aansluitadapter moeten de
beide O-ringen en steunringen in de aansluitadapter
worden vervangen (reserveonderdelenset
1 680 210 150).
3.5.10 Slangleidingen
! Let er bij het neerleggen van de slangleidingen, bijv.
op het werkvlak, altijd op dat dit schoon is. Voor het
aansluiten van de slangleidingen aan het testonder-
deel controleren of de aansluitingen van de slanglei-
dingen schoon zijn.
De meegeleverde slangleiding 1 680 712 308 wordt
gebruikt om de door CRI of DHK/UI ingespoten testolie
uit de injectiekamer (Fig. 7, Pos. 5) naar de EPS 200 te
leiden.
458822-71_Pal
1 680 712 308
Fig. 10: Slangleiding 1 680 712 308
De meegeleverde slangleiding 1 680 712 287 wordt
gebruikt om de testolieterugloop van CRI naar EPS 200
mogelijk te maken.
1 680 712 287
458822-72
Fig. 11: Slangleiding 1 680 712 287
i Bij injectoren met veiligheidsklem de slangleiding
1 680 712 287 aanvullend met de veiligheidsklem
bevestigen.
