14 | EPS 200 | Erstinbetriebnahmede
4.2 Schutzhaube montieren
1. Schutzhaube und Montagesatz aus der Verpackung
entnehmen.
Der Montagesatz enthält folgende Teile:
R Bolzen (2 x)
R Federbolzen (2 x)
R Schenkelfeder links
R Schenkelfeder rechts
R Federhalter (2 x)
R Innensechskantschraube M6 x 12 (2 x)
R Hülse (2 x)
R Tülle (2 x)
R Federring A6 (2 x)
R Gewicht
R Federring A5 (3 x)
R Unterlegscheibe A5 (3 x)
R Innensechskantschraube M5 x 16 (3 x)
R Kunststoffscheibe A5 (3 x)
2. Schutzhaube seitlich auf sauberen Arbeitstisch legen.
5
2
1
3
4
458822-114_Pal

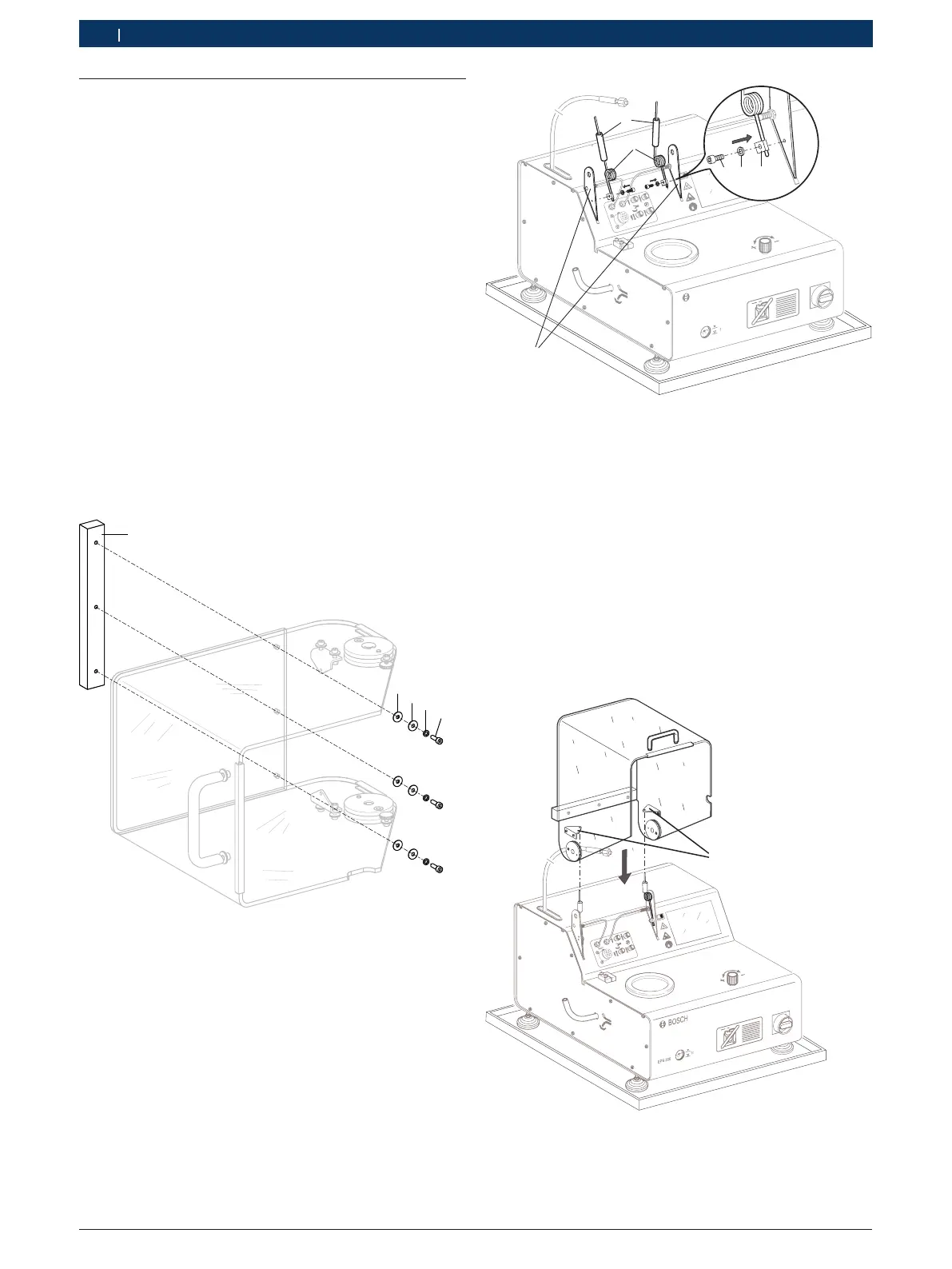

Fig. 15: Gewicht montieren
1 Gewicht
2 Kunststoffscheibe A5
3 Unterlegscheibe A5
4 Federring A5
5 Innensechskantschraube M5 x 16
3. Gewicht (Fig. 15, Pos. 1) an Schutzhaube befestigen.
Anziehdrehmoment = 1 Nm.
 Gewicht an Schutzhaube befestigt.
EPS 200
1
BOSCH
X20
458824-75_K
o
1
6
2
5
4
3
Fig. 16: Montage Federhalter
1 Schenkelfeder
2 Hülsen
3 Federhalter
4 Federringe A6
5 Innensechskantschrauben M6 x 12
6 Schutzhaubenhalterungen
4. Beide Federhalter (Fig. 16, Pos. 3) an den Schutz-
haubenhalterungen (Fig. 16, Pos. 6) des EPS200 be-
festigen. Innensechskantschrauben nicht festziehen.
5. Linke und rechte Schenkelfeder (Fig. 16, Pos. 1)
lagerichtig in linken und rechten Federhalter stecken.
6. Die beiden Hülsen (Fig. 16, Pos. 2) auf den linken
und rechten Schenkel der Schenkelfeder schieben.
458824-35_K
o
1
Fig. 17: Schutzhaube aufsetzen
1 Federhalter
