3.5 仪器说明
3.5.1 正视图
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10

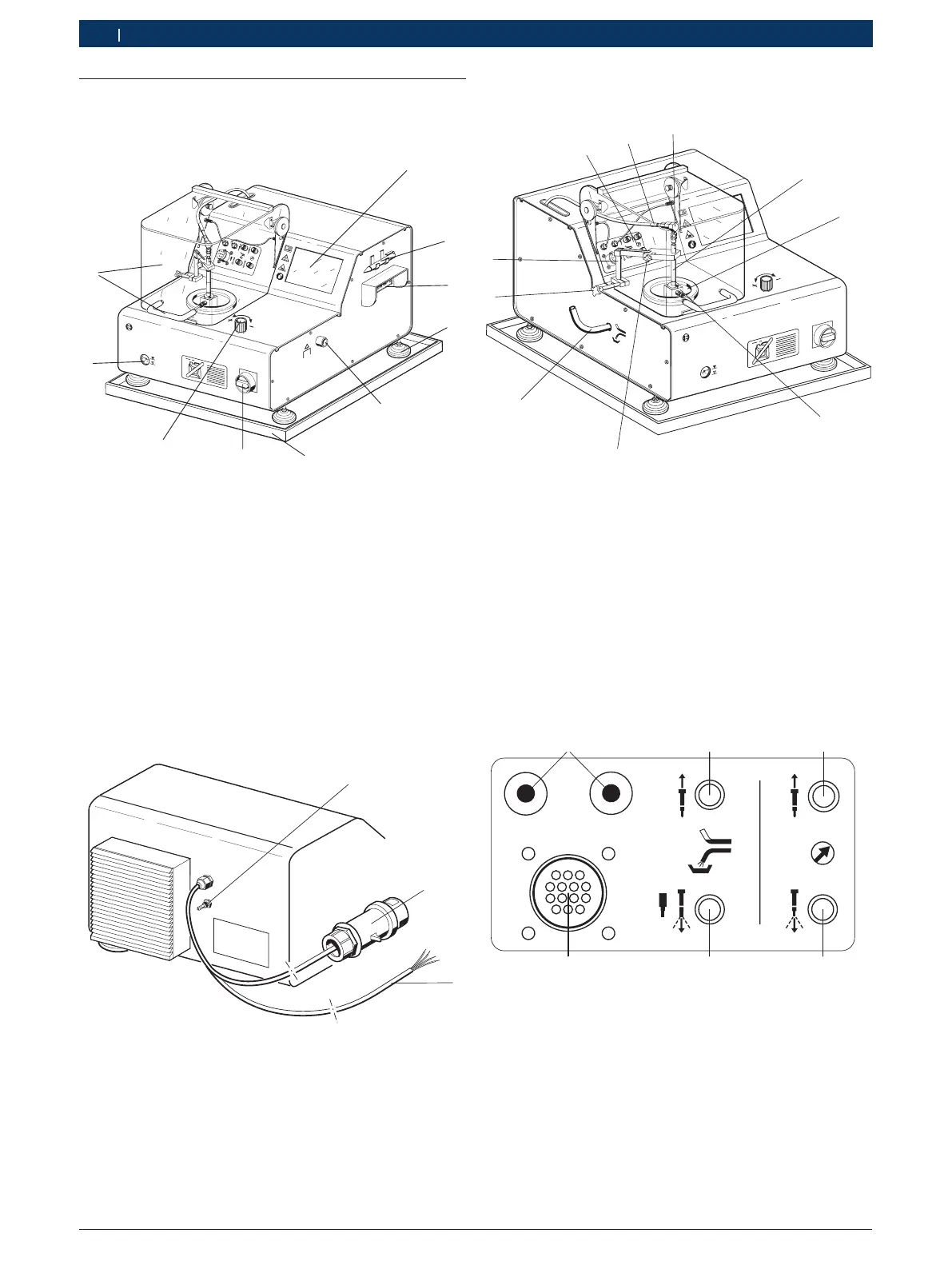

插图1: 正视图
1 带触摸屏的LCD显示器
2 触笔
3 PC接口
4 设备底座（可调节高度）
5 连接抽吸装置的接头
6 集油槽
7 总开关（带急停功能）
8 内置抽吸装置的抽吸调节器
9 机油油位显示
10带扶手的保护罩
3.5.2 背视图
458822/1Ko
1
2
3
插图2: 背视图
1 压缩空气连接
2 三相交流电连接插头（400V）
3 三相交流电用的连接电缆（200V）
3.5.3 检测用部件
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
插图3: 检测用部件
1 CRI/CRIN或DHK/UI
2 喷油室
3 喷射室
4 固定CRI/CRIN或DHK/UI的夹紧螺栓
5 洗涤排出口
6 调节夹紧支架高度的夹紧螺栓
7 夹紧支架
8 连接板
9 检测油输送的高压软管管道
10CRI/CRIN和DHK/UI的连接适配器
3.5.4 连接板
X20
458822-81
1
2
3
4
5
6
插图4: 连接板
1 安全开关的连接线
2 CRI/CRIN（回流）的冲洗接头
*)
3 CRI/CRIN（回流）的检测接口
4 CRI/CRIN（喷射）的检测接口
5 冲洗接头和检测接口DHK/UI；
 CRI/CRIN（喷射）的冲洗接头
*)
6 CRI/CRIN的电子连接插座
*)
 目前，CRI/CRIN（回流和喷射）的冲洗接头不起作用。它是为以后
的功能扩展而设计的。
