Toimintavaiheet:
1. Puhdista DHK/UI-suutin (ks. kappale 5.3).
2. Asenna ruiskutuskammio DHK/UI-suuttimeen.
i UI-suutin voidaan liittää vain UI-liitäntäadapteria
(erikoisvaruste) käyttäen.
3. Kiinnitä DHK/UI-suutin EPS 200:n pidikkeeseen
(Fig.3, osa 7).
! Korkeapaineletkuja ei saa koskaan kiinnittää suoraan
testattavaan komponenttiin!
4. Korkeapaineletkut liitetään DKH/UI-suuttimiin aina
liitäntäadapterin (Fig. 20, osa 4) välityksellä.
i Liitäntäadapteri tulee kiristää tiukkuuteen 25 Nm …
30 Nm. Mikäli liitäntäadapterin ja DHK/UI-suuttimen
liitos ei ole tiivis, kierreliitosta ei saa kiristää enem-
pää. Vuotava liitos on avattava, tiivistyspinta puhdis-
tettava ja sitten kiristettävä liitäntäadapteri uudel-
leen oikeaan tiukkuuteen.
5. Liitä letku 1 680 712 308 ruiskutuskammion pikaliitti-
meen (Fig. 20, osa 2) ja DHK/UI-suuttimen huuhtelu-/
testausliitäntään (Fig. 20, osa 1).
6. Sulje suojavarustus.
7. Suorita testaus.
i DHK/UI-suuttimien testausohjeet löytyvät online-
avusta.
5.4.3 CRI/CRIN-testausvaiheet
Varoitus – palovammojen vaara!
Letkujen ja komponenttien pinnat ovat
kuumia – varo käsiä, palovammojen vaara.
¶ Anna letkujen ja komponenttien jäähtyä,
ennen kuin irrotat ne.
¶ Käytä suojakäsineitä.
! Vioittuneita ja/tai pahoin hapettuneita komponent-
teja ei saa ryhtyä testamaan.
! Liitäntäkaapeli on vedettävä niin, ettei se kosketa
letkuja.
X20
5
1
2
3
459822-101
4
6

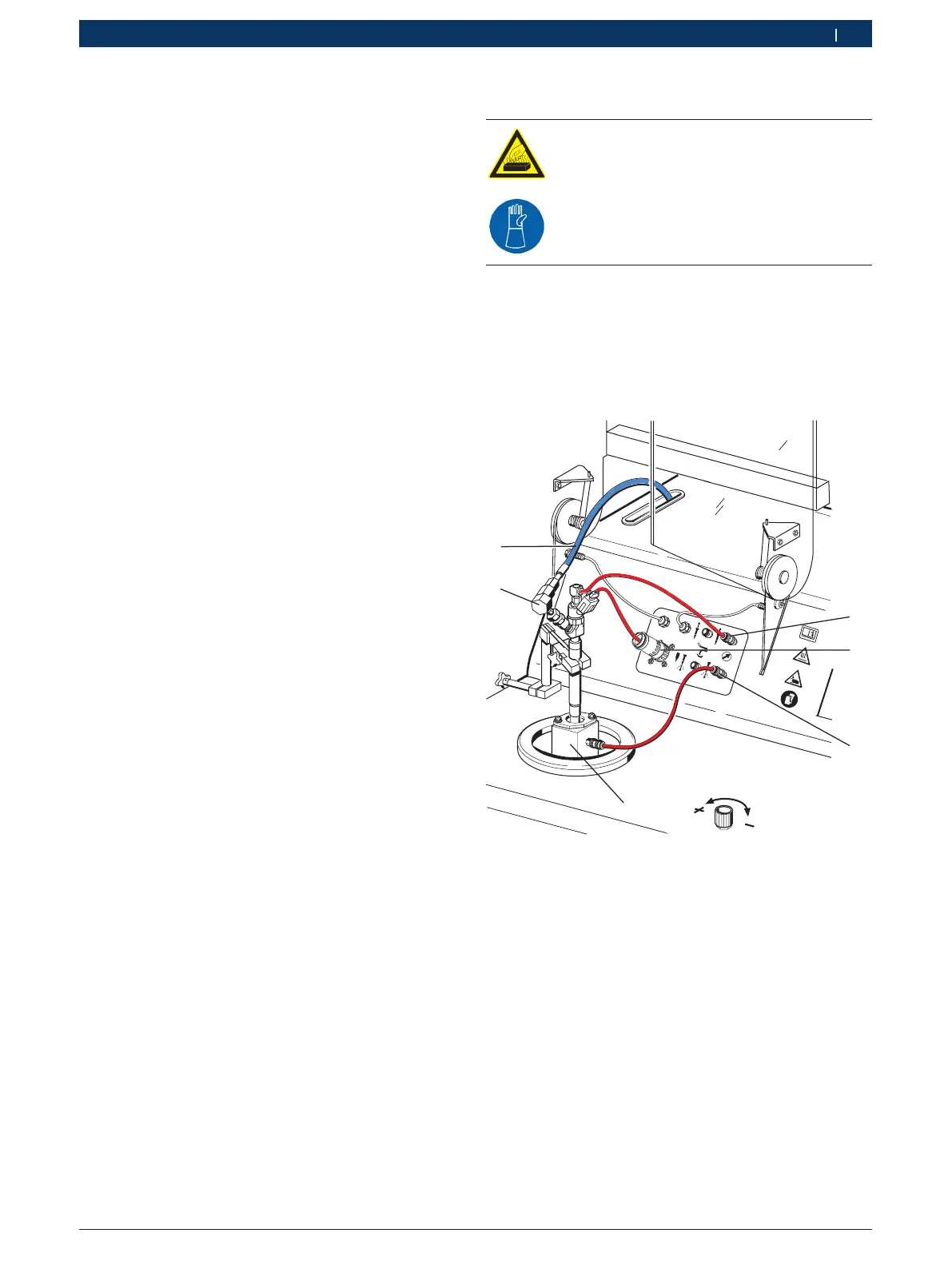

Fig. 21: CRI/CRIN-injektorien liittäminen
1 Testausliitäntä CRI/CRIN (paluuvirtaus)
2 Sähköliitäntä CRI/CRIN
3 Testausliitäntä CRI/CRIN (ruiskutus)
4 Ruiskutuskammio
5 Liitäntäadapteri
6 Korkeapaineletku
i CRIN- ja vierasvalmisteisten CRI-injektorien testauk-
seen tarvittavat lisävarusteeet sisältyvät asennussar-
jaan 1 687 001 872 (erikoisvarustus).
i Edellytykset, jotka on otettava huomioon CRI/CRIN
-testauksessa ja säädöissä, löytyvät CRI/CRIN -tes-
tausohjeesta ESI[tronic]:ista. Em. testausohjeet eivät
sisälly tämän laitteen toimitukseen. ESI[tronic]-ohjel-
mistoa ei voida installoida EPS 200 -laitteeseen.
