Bosch EPS 200 - Gerätebeschreibung; Vorderansicht; Rückansicht; Komponenten für die Prüfung

1 689 989 000 2013-05-02| Robert Bosch GmbH
8 | EPS 200 | Produktbeschreibungde
3.5 Gerätebeschreibung
3.5.1 Vorderansicht
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10

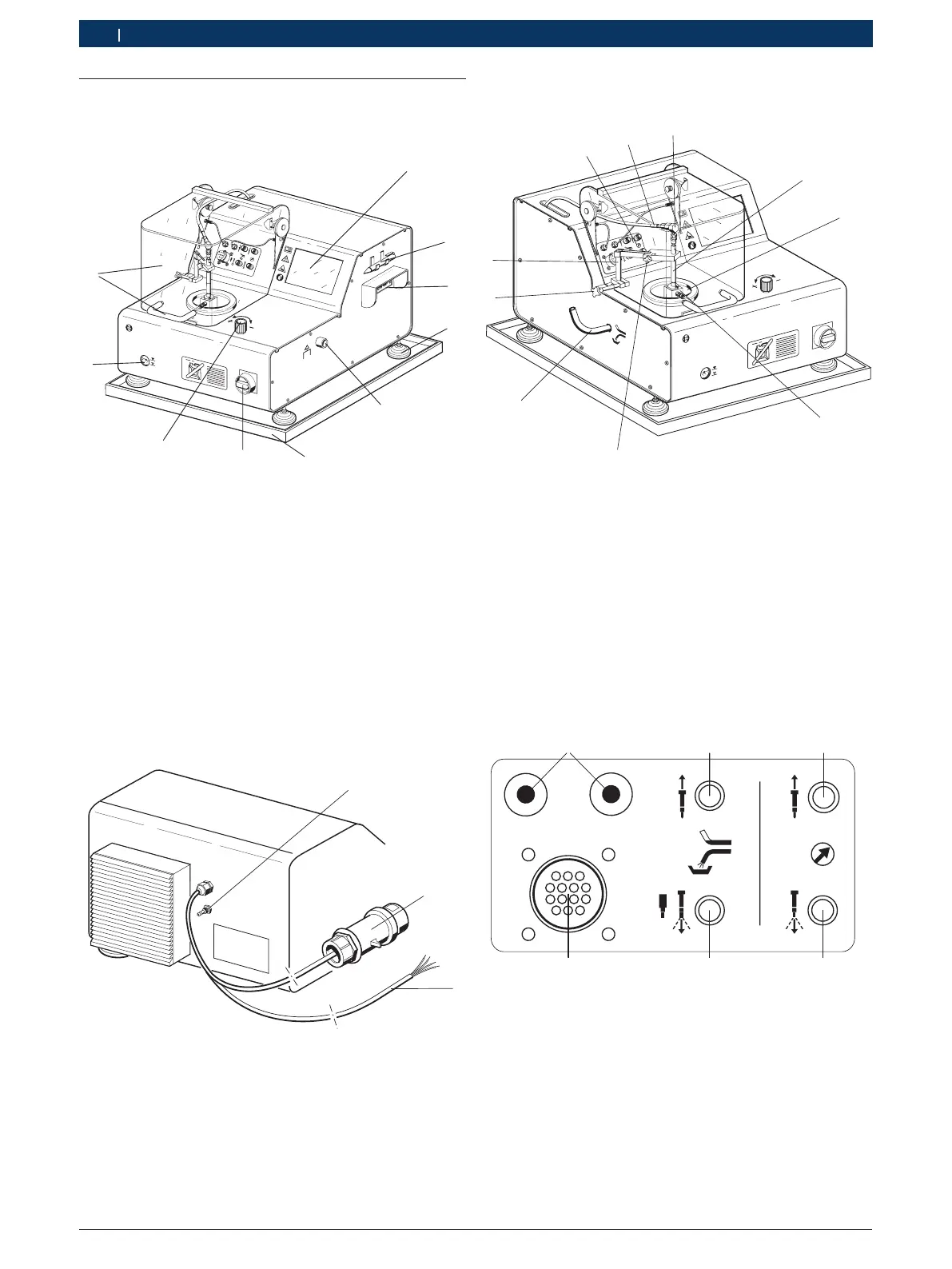

Fig. 1: Vorderansicht
1 LCD-Anzeige mit Touchscreen
2 Taststift
3 PC-Anschlüsse
4 Gerätefuß (höhenverstellbar)
5 Anschluss für externe Absaugung
6 Ölauffangwanne
7 Hauptschalter (mit Not-Halt-Funktion)
8 Absaugregler für interne Absaugung
9 Ölfüllstandsanzeige
10 Schutzhaube mit Haltegriff
3.5.2 Rückansicht
458822/1Ko
1
2
3
Fig. 2: Rückansicht
1 Anschluss für Druckluft
2 Anschlussstecker für Drehstrom (400 V)
3 Elektrische Anschlussleitung für Drehstrom (200 V)
3.5.3 Komponenten für die Prüfung
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Komponenten für die Prüfung
1 CRI/CRIN oder DHK/UI
2 Strahlkammer
3 Einspritzkammer
4 Spannschraube zum Befestigen von CRI/CRIN oder DHK/UI
5 Spülablauf
6 Spannschraube für Höhenverstellung Klemmhalter
7 Klemmhalter
8 Anschlussfeld
9 Hochdruckschlauchleitung für Prüföl-Zuführung
10 Anschlussadapter für CRI/CRIN und DHK/UI
3.5.4 Anschlussfeld
X20
458822-81
1
2
3
4
5
6
Fig. 4: Anschlussfeld
1 Anschlussleitungen für Sicherheitsschalter
2 Spülanschluss für CRI/CRIN (Rücklauf)
*)
3 Prüfanschluss für CRI/CRIN (Rücklauf)
4 Prüfanschluss für CRI/CRIN (Einspritzung)
5 Spülanschluss und Prüfanschluss DHK/UI;
Spülanschluss für CRI/CRIN (Einspritzung)
*)
6 Elektrische Anschlussbuchse für CRI/CRIN
*)
Der Spülanschluss für CRI/CRIN (Rücklauf und Einspritzung)
ist zur Zeit ohne Funktion. Er ist für eventuelle spätere Erweite-
rungen vorgesehen.
