6.2.5 Testausöljyn vaihto
! Ennen testausöljyn vaihtoa on EPS 200:sta katkais-
tava virta ja se on kytkettävä irti vaihtovirtaverkosta.
! Testausöljy joutuu käytössä kovalle rasitukselle
höyrystymisen, lämpötilojen, paineen, hapettumisen
ja öljyn joukkoon päässeiden epäpuhtauksien seu-
rauksena. Sen vuoksi testausöljyn laatu on tarkastet-
tava säännöllisin välein, jotta säilytetään injektorien
ja suutinpidinyhdistelmien tarkastuksessa vaadittu
laatutaso. Testausöljy on uusittava aina, jos se on
väriltään huomattavasti tummempaa kuin uutena.
Likaantunut testausöljy voi vääristää mittaustuloksia
ja vioittaa sekä EPS200 -laitetta että injektoreita /
suutinpihdinyhdistelmää.
Hyväksytyt testausöljylaadut:
Öljylaadut Valmistaja
SHELL Calibration Fluid S9365 Shell International
SHELL V-ÖL 1404 Shell Deutschland
SHELL Normafluid B. R. SHELL France
VISCOR Calibration Fluid 1487 AW-2 Rock Vallery
CASTROL
fluido para Calibracao 4113
Castrol Brasil
ESSO EGL 70 147 Esso AG
BENZ UCF-1 Calibration Fluid Benz Oil
DIVINOL Calibration Fluid 2928V3 Zeller+Gmelin GmbH &
Co. KG
Toimintavaiheet:
1. Katkaise virta EPS 200:sta.
2. Kytke EPS 200 irti vaihtovirtaverkosta.
3. Irrota kiinnitysruuvit (8 kpl) laitekotelon vasemman-
puoleisesta sivusuojuksesta (Fig. 22, osa 6).
4. Poista sivusuojus (Fig. 22, osa 5).
5. Irrota maadoitusjohto kotelon sivusuojuksesta
(Fig.22, osa 7).
! Heti kun pikalukko työnnetään EPS 200:n liitäntään,
testausöljyä alkaa virrata ulos letkun läpi. Vie sitä
ennen letkun toinen pää öljyn talteenottoastiaan.
6. Vie letkun (1,5 m, Fig. 22, osa 4; 1 680 712 283) va-
paa pää öljyn talteenottoastiaan (Fig. 22, osa 3).
7. Työnnä letkun lukittava pää (1,5 m) (1 680 712 283)
testausöljysäiliössä olevaan pikalukkoon (Fig. 22,
osa1).
 Testausöljyä virtaa talteenottoastiaan.
EPS 200
1l
BOSCH
458822-4
5
6
2
1
3
7
4
X20
8

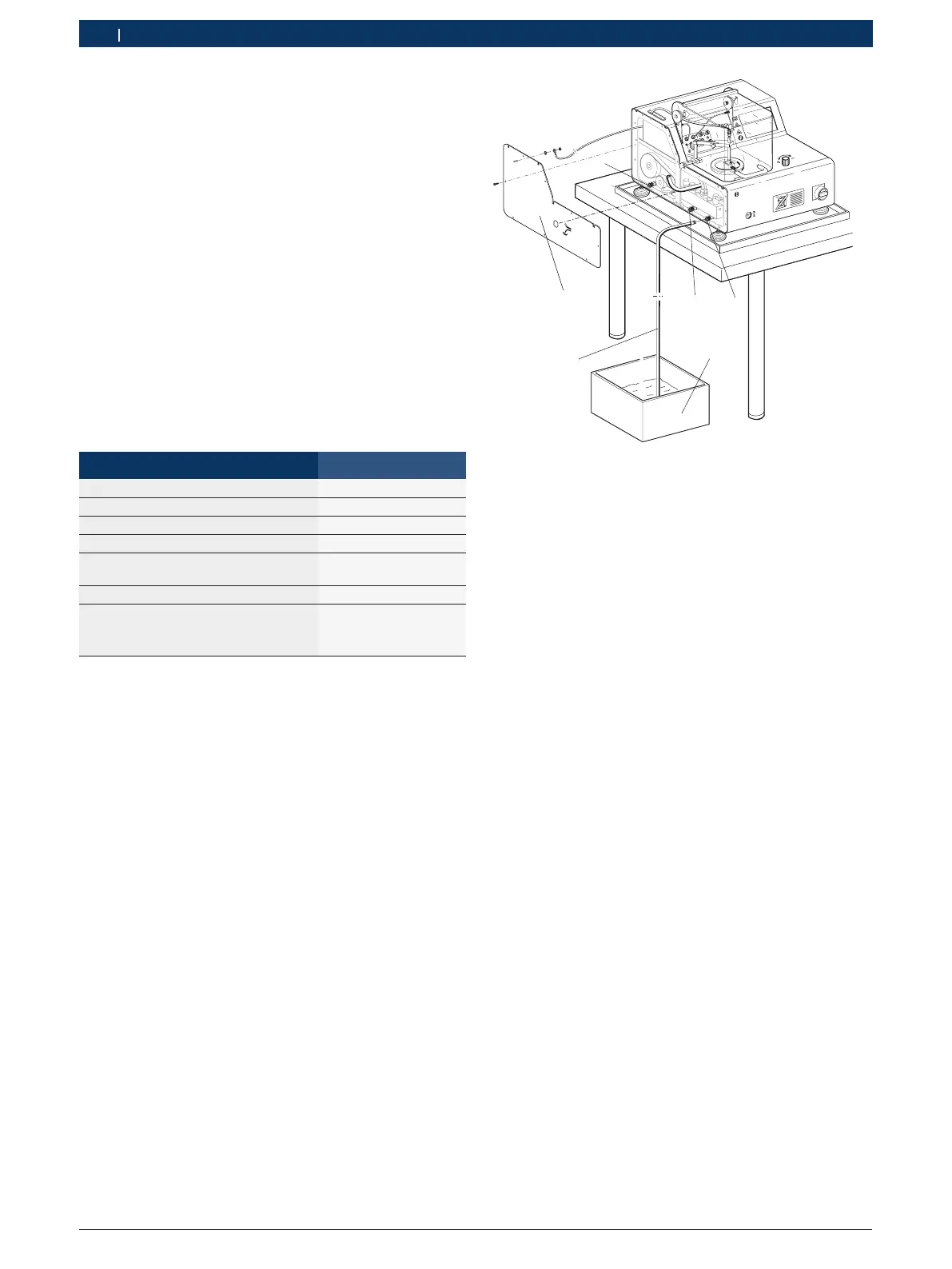

Fig. 22: Testausöljyn lasku ulos
1 Testausöljysäiliön pikalukko
2 Tasauskammion pikalukko
3 Öljyn talteenottoastia
4 Letku
5 Kotelon sivusuojus
6 Kiinnitysruuvit
7 Maajohto
8 Öljynjäähdyttimen pikalukko
8. Kun testausöljy on virrannut ulos ja säiliö on tyhjä,
työnnä letku tasauskammion pikalukkoon (Fig. 22,
osa 2).
 Tasauskammiossa oleva testausöljy virtaa nyt
talteenottoastiaan.
9. Kun testausöljy on virrannut ulos ja tasauskammio
on tyhjä, vaihda letku öljynjäähdyttimen pikalukkoon
(Fig. 22, osa 8).
 Öljynjäähdyttimessä oleva testausöljy virtaa nyt
talteenottoastiaan.
10. Kun testausöljy on virrannut ulos ja öljynjäähdytin on
tyhjä, irrota letku pikalukosta.
11. Puhdista testausöljysäiliön pinta puhtaalla rievulla.
12. Kiinnitä maadoitusjohto takaisin koteloon.
13. Aseta kotelon sivusuojus paikalleen ja ruuvaa se
kiinni.
! Jos testausöljyä kaadetaan yhdellä kertaa liikaa, sitä
voi valua ulos ylöspäin olevasta huuhteluaukosta
(Fig.3, osa 5) tai myös erillisen poistoimurin liitän-
nästä (Fig. 1, osa 5).
14. Kaada puhdasta testausöljyä (ISO 4113) hitaasti ja
varoen suihkukammioon (Fig. 3, osa 2). Testausöljy-
säiliön vetoisuus on n. 6,5 litraa.
15. Lisää testausöljyä täyttötasonäytössä olevaan ylim-
mäiseen merkkiin saakka (Fig. 1, osa 9).
"Testausöljy on nyt vaihdettu uuteen.
