1 689 989 000 2013-05-02| Robert Bosch GmbH
Descripción del producto | EPS 200 | 77
es
3.5.9 Adaptador de conexión para CRI/CRIN y
DHK/UI
Las tuercas de reducción (M 12 x 1,5 y M 14 x 1,5)
incluidas en el volumen de suministro y el adaptador de
conexión (Fig. 9, Pos. 1) se necesitan para la conexión de
alta presión de CRI/CRIN y DHK/UI con rosca de conexión
M 12 x 1,5 o M 14 x 1,5. El adaptador de conexión con la
tuerca de reducción respectiva se conecta entre CRI/CRIN
o DHK/UI y la manguera de alta presión.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm

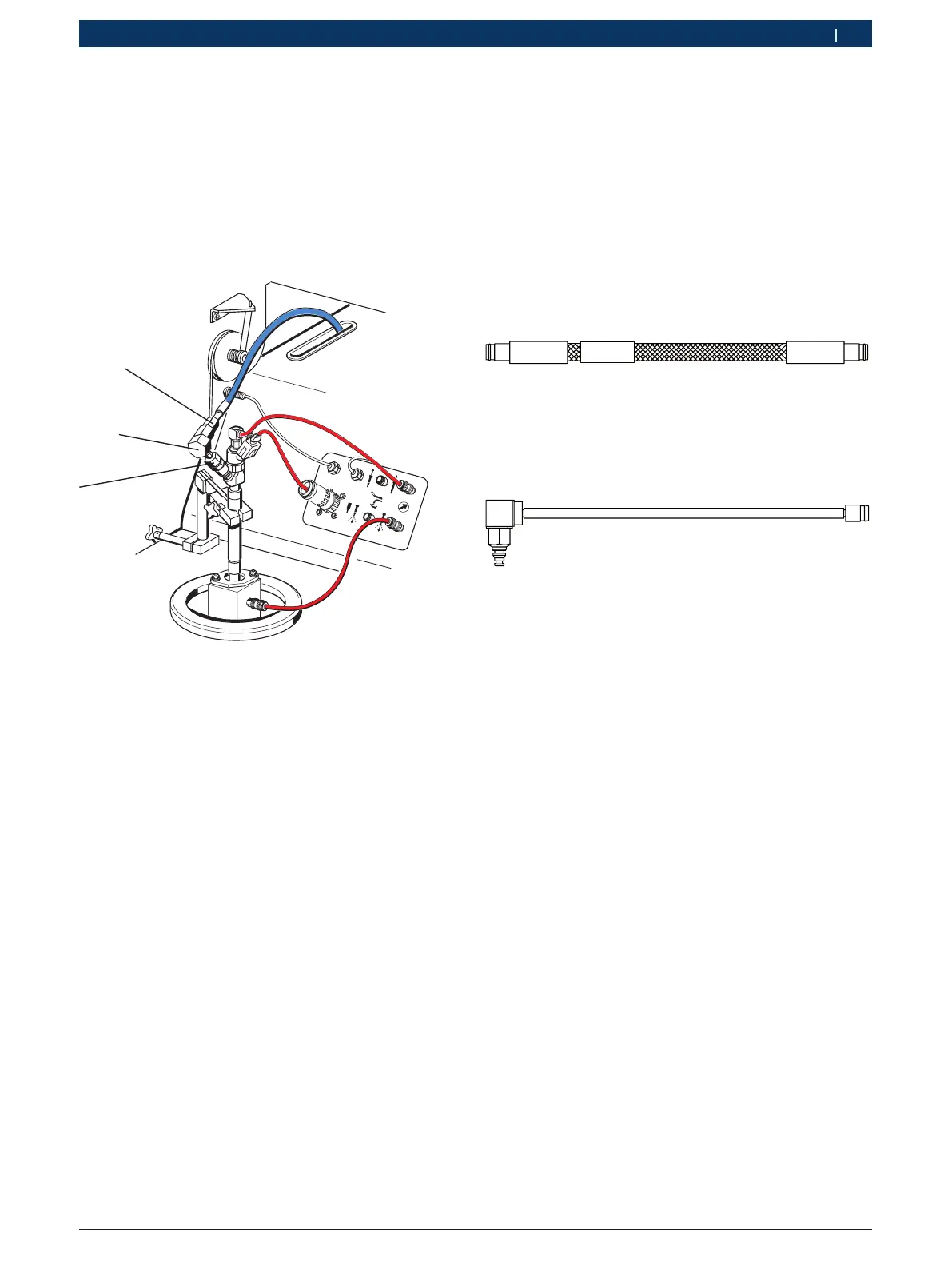

Fig. 9: Adaptador de conexión
1 Adaptador de conexión
! La tubería de alta presión se conecta siempre con el
adaptador de conexión a los componentes. No co-
nectar nunca la tubería de alta presión directamente
a CRI/CRIN o DHK/UI. Mantener siempre limpio el
adaptador de conexión.
i En caso de falta de estanqueidad del adaptador de
conexión deben sustituirse ambos anillos toroidales
y anillos de apoyo en el adaptador de conexión (jue-
go de piezas de recambio 1 680 210 150).
3.5.10 Tuberías flexibles
! Atender siempre a la limpieza cuando se depositen
las tuberías flexibles, por ejemplo sobre la superficie
de trabajo. Antes de conectar las tuberías flexibles
en las piezas a comprobar, asegurarse de que estén
limpios los empalmes de las tuberías flexibles.
La tubería flexible 1 680 712 308 incluida en el
suministro se utiliza para conducir el aceite de ensayo
inyectado por el CRI o el DHK/UI desde la cámara de
inyección (fig. 7, pos. 5) al EPS 200.
1 680 712 308
Fig. 10: Tubería flexible 1 680 712 308
La tubería flexible 1 680 712 287 incluida en el
suministro se utiliza para el retorno del aceite de
ensayo desde el CRI al EPS 200.
1 680 712 287
458822-72
Fig. 11: Tubería flexible 1 680 712 287
i En el caso de inyectores con pinza de seguridad, fijar
la tubería flexible 1 680 712 287 adicionalmente con
la pinza de seguridad.
