3.5.9 Anschlussadapter für CRI/CRIN und DHK/UI
Die im Lieferumfang beiliegenden Reduziermuttern
(M12 x 1,5 und M 14 x 1,5) und den Anschlussadapter
(Fig.9, Pos. 1) braucht man für den Hochdruckan-
schluss für CRI/CRIN und DHK/UI mit Anschlussgewin-
de M 12 x 1,5 oder M 14 x 1,5. Der Anschlussadapter
mit der jeweiligen Reduziermutter wird zwischen
CRI/CRIN oder DHK/UI und der Hochdruckschlauchlei-
tung angeschlossen.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm

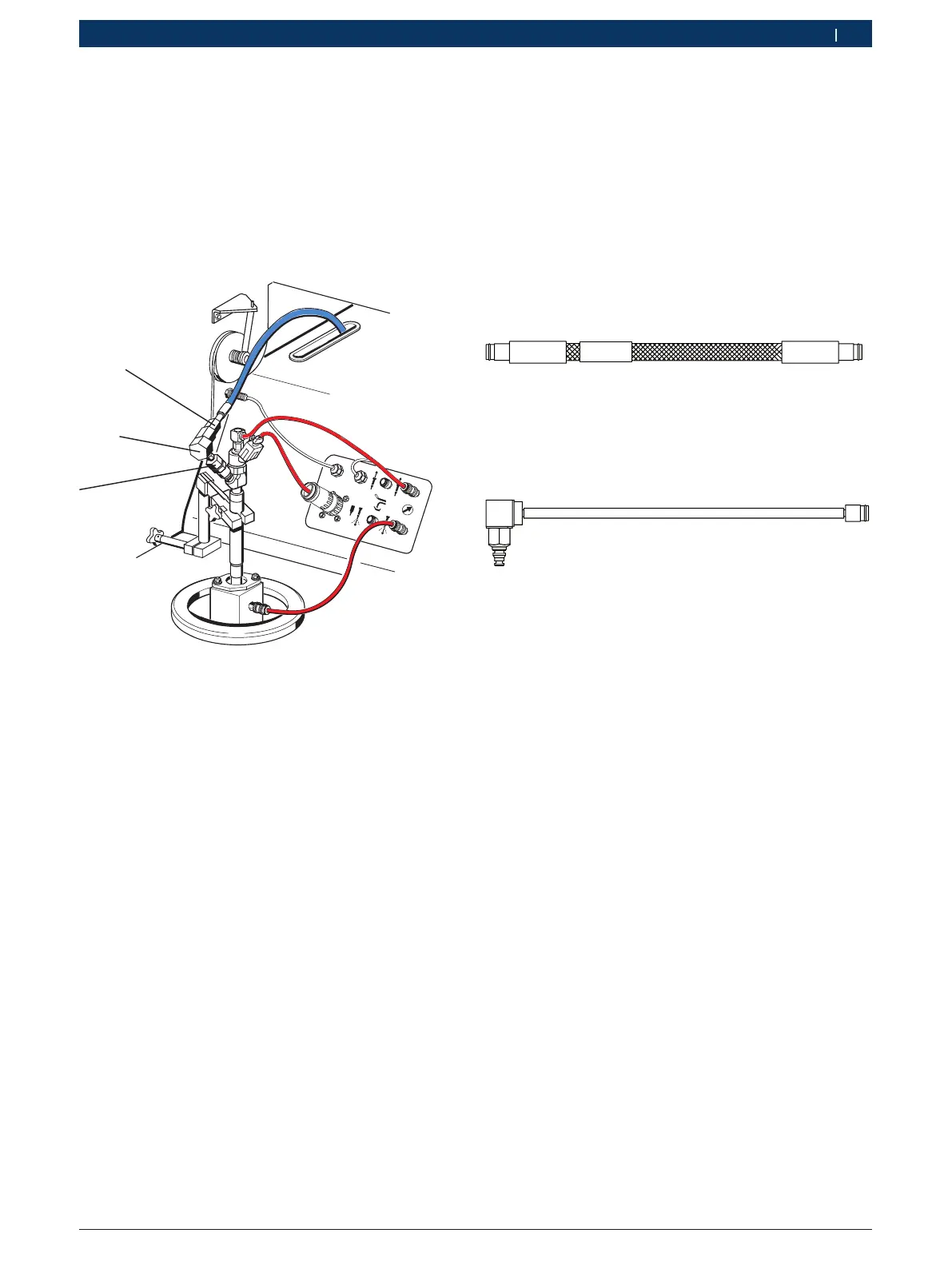

Fig. 9: Anschlussadapter
1 Anschlussadapter
! Die Hochdruckschlauchleitung immer mit dem
Anschlussadapter an die Komponente anschließen.
Hochdruckschlauchleitung niemals direkt an
CRI/CRIN oder DHK/UI anschließen. Anschlussadap-
ter immer sauber halten.
i Bei Undichtheit des Anschlussadapters müssen die
beiden O-Ringe und Stützringe im Anschlussadapter
getauscht werden (Ersatzteilsatz 1 680 210 150).
3.5.10 Schlauchleitungen
! Beim Ablegen der Schlauchleitungen, z. B. auf der
Arbeitsfläche, immer auf Sauberkeit achten. Vor
jedem Anschließen der Schlauchleitungen an den
Prüfling prüfen, ob die Anschlüsse der Schlauchlei-
tungen sauber sind.
Die im Lieferumfang beiliegende Schlauchleitung
1 680 712 308 wird benutzt, um das von CRI oder
DHK/UI eingespritzte Prüföl aus der Einspritzkammer
(Fig. 7, Pos. 5) zum EPS 200 zu leiten.
458822-71_Pal
1 680 712 308
Fig. 10: Schlauchleitung 1 680 712 308
Die im Lieferumfang beiliegende Schlauchleitung
1 680 712 287 wird benutzt, um den Prüfölrücklauf von
CRI zum EPS 200 zu ermöglichen.
1 680 712 287
458822-72
Fig. 11: Schlauchleitung 1 680 712 287
i Bei Injektoren mit Sicherungsklammer die Schlauch-
leitung 1 680 712 287 mit der Sicherungsklammer
zusätzlich befestigen.
