Bosch EPS 200 - Produktbeskrivelse; Set Forfra; Set Bagfra; Komponenter Til Testen

1 689 989 000 2013-05-02| Robert Bosch GmbH
206 | EPS 200 | Produktbeskrivelseda
3.5 Produktbeskrivelse
3.5.1 Set forfra
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10

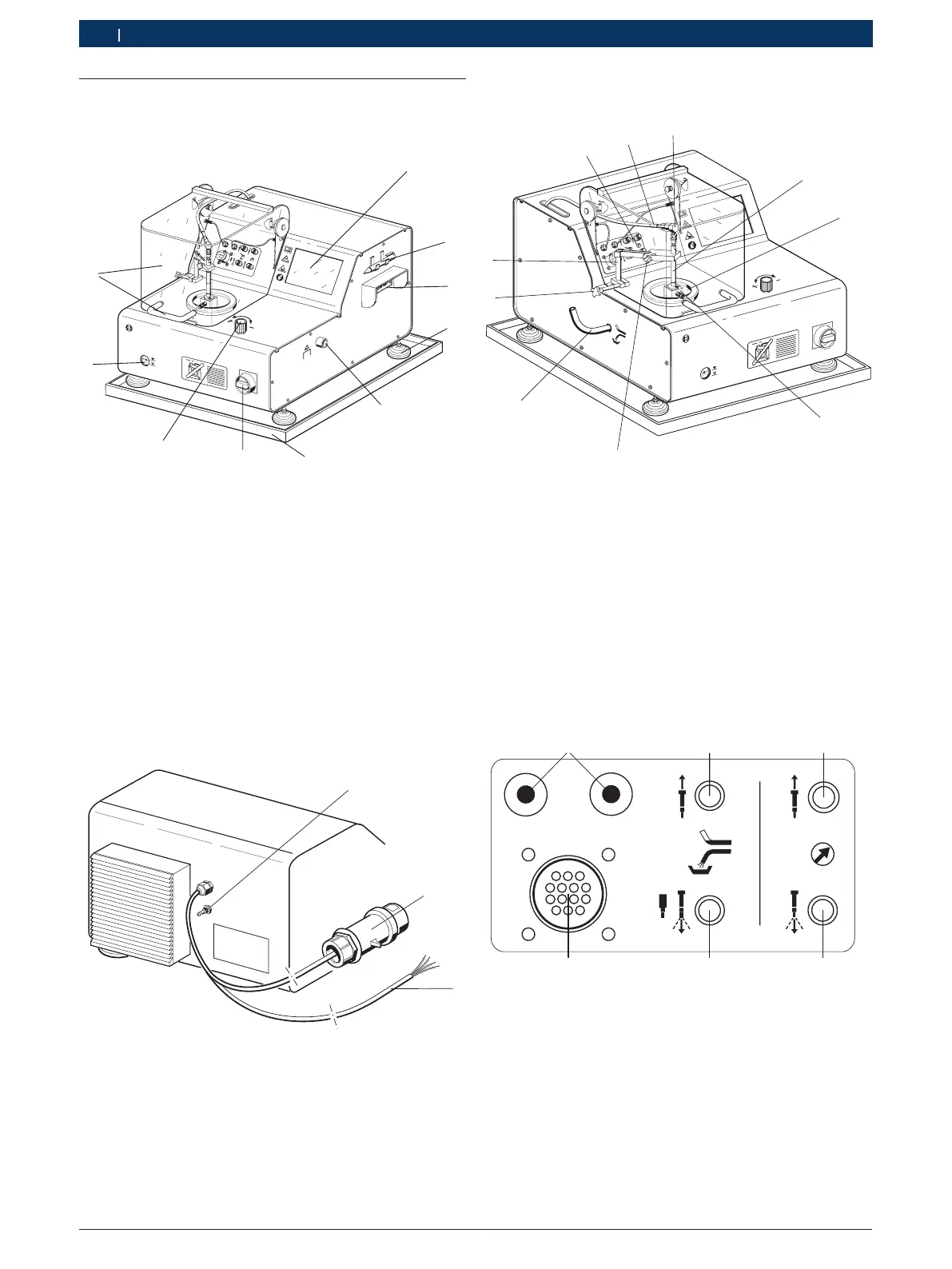

Fig. 1: Set forfra
1 LCD-visning med touchscreen
2 Pen
3 Pc-tilslutninger
4 Apparatfod (højdejusterbar)
5 Tilslutning til ekstern udsugning
6 Oliekar
7 Hovedkontakt (med nød-stop-funktion)
8 Sugeregulator til intern udsugning
9 Olieniveauvisning
10 Beskyttelseskappe med håndtag
3.5.2 Set bagfra
458822/1Ko
1
2
3
Fig. 2: Set bagfra
1 Tilslutning til trykluft
2 Tilslutningsstik til trefaset strøm (400 V)
3 Elektrisk tilslutningsledning til trefaset strøm (200 V)
3.5.3 Komponenter til testen
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Komponenter til testen
1 CRI/CRIN eller DHK/UI
2 Strålekammer
3 Indsprøjtningskammer
4 Spændeskrue til fastgørelse af CRI/CRIN eller DHK/UI
5 Skylleafløb
6 Spændeskrue til højdejustering klemholder
7 Klemholder
8 Tilslutningsfelt
9 Højtryksslangeledning til prøveolie-tilførsel
10 Tilslutningsadapter til CRI/CRIN og DHK/UI
3.5.4 Tilslutningsfelt
X20
458822-81
1
2
3
4
5
6
Fig. 4: Tilslutningsfelt
1 Tilslutningsledninger til sikkerhedsafbryder
2 Skylletilslutning til CRI/CRIN (returløb)
*)
3 Kontroltilslutning til CRI/CRIN (returløb)
4 Kontroltilslutning til CRI/CRIN (indsprøjtning)
5 Skylletilslutning og kontroltilslutning DHK/UI;
Skylletilslutning til CRI/CRIN (indsprøjtning)
*)
6 Elektrisk tilslutningsbøsning til CRI/CRIN
*)
Skylletilslutningen til CRI/CRIN (returløb og indsprøjtning)
er i øjeblikket uden funktion. Den er beregnet til eventuelle
senere udvidelser.
