3.5 Description de l'appareil
3.5.1 Vue avant
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10

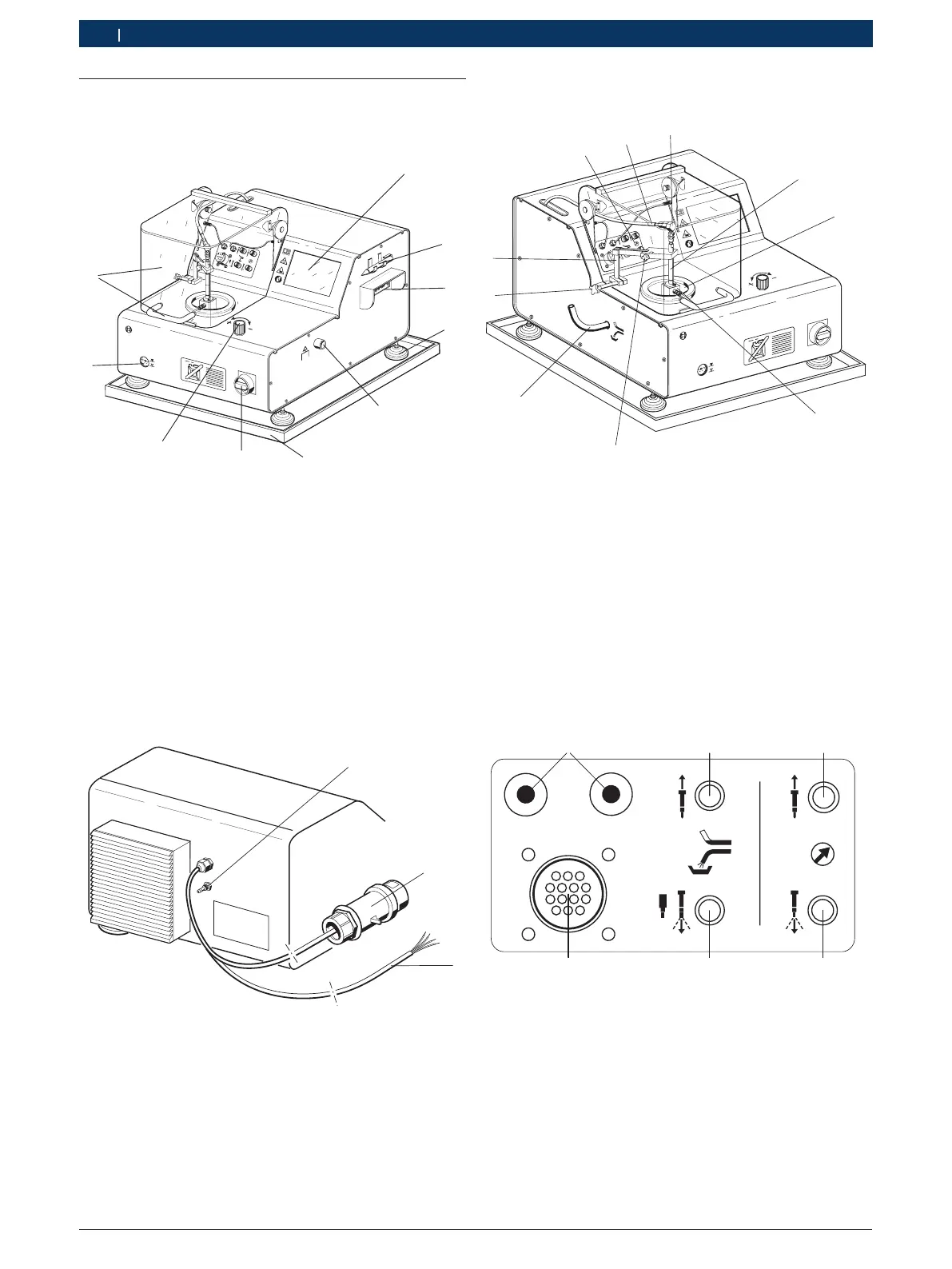

Fig. 1: Vue avant
1 Ecran LCD avec zone tactile
2 Stylo tactile
3 Connexions PC
4 Pied (réglable en hauteur)
5 Raccord pour aspiration externe
6 Cuve de récupération d'huile
7 Interrupteur principal (avec fonction d’arrêt d’urgence)
8 Régulateur pour aspiration interne
9 Indicateur de niveau d'huile
10 Capot de protection avec poignée
3.5.2 Vue arrière
458822/1Ko
1
2
3
Fig. 2: Vue arrière
1 Raccord d'air comprimé
2 Connecteur pour courant triphasé (400 V)
3 Câble de raccordement électrique pour courant triphasé (200 V)
3.5.3 Composants pour le contrôle
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Composants pour le contrôle
1 CRI/CRIN ou DHK/UI
2 Chambre de jet
3 Chambre d'injection
4 Vis de serrage pour la fixation des CRI/CRIN ou DHK/UI
5 Ecoulement de rinçage
6 Vis de serrage pour le réglage en hauteur du support
7 Support
8 Panneau de raccordement
9 Conduite de raccordement haute pression pour l'amenée
d'huile d'essai
10 Adaptateur de raccordement pour CRI/CRIN et DHK/UI
3.5.4 Panneau de raccordement
X20
458822-81
1
2
3
4
5
6
Fig. 4: Panneau de raccordement
1 Câbles de raccordement pour interrupteur de sécurité
2 Raccord de rinçage pour CRI/CRIN (retour)
*)
3 Raccord de contrôle pour CRI/CRIN (retour)
4 Raccord de contrôle pour CRI/CRIN (injection)
5 Raccord de rinçage et de contrôle DHK/UI ;
raccord de rinçage pour CRI/CRIN (injection)
*)
6 Prise de raccordement électrique pour CRI/CRIN
*)
Le raccord de rinçage pour CRI/CRIN (retour et injection) est
actuellement sans fonction. Il est prévu pour des extensions futures.
