Bosch EPS 200 - Adapter Przyłączeniowy CRI;CRIN; Dhk;Ui; Węże

1 689 989 000 2013-05-02| Robert Bosch GmbH
Opis produktu | EPS 200 | 253 pl
3.5.9 Adapter przyłączeniowy CRI/CRIN
i DHK/UI
Wchodzące w zakres dostawy urządzenia nakrętki
redukcyjne (M12 x 1,5 i M 14 x 1,5) i adapter przyłą-
czeniowy (Rys.9, Poz.1) potrzebne są dla przyłącza
wysokiego ciśnienia w przypadku wtryskiwaczy CRI/
CRIN i DHK/UI z gwintem przyłączeniowym M 12 x 1,5
albo M 14 x 1,5. Adapter przyłączeniowy z odpowiednią
nakrętką redukcyjną należy podłączyć między wtryski-
waczem CRI/CRIN albo DHK/UI i przewodem wysokiego
ciśnienia.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm
Rys. 9: Adapter przyłączeniowy
1 adapter przyłączeniowy
! Przewód wysokiego ciśnienia zawsze podłączać do
komponentu przy użyciu adaptera przyłączeniowego.
Nigdy nie podłączać przewodu wysokiego ciśnienia
bezpośrednio do wtryskiwacza CRI/CRIN albo DHK/
UI. Adapter przyłączeniowy zawsze utrzymywać
wczystości.
i W razie nieszczelności adaptera przyłączeniowego
należy wymienić oba oringi i pierścienie oporowe
wadapterze przyłączeniowym (zestaw części
zamiennych 1 680 210 150).
3.5.10 Węże
! Odkładając węże, np. na blacie roboczym, zawsze
uważać na zachowanie czystości. Przed każdym
podłączeniem węży do testowanego komponentu
sprawdzić, czy złącza węży są czyste.

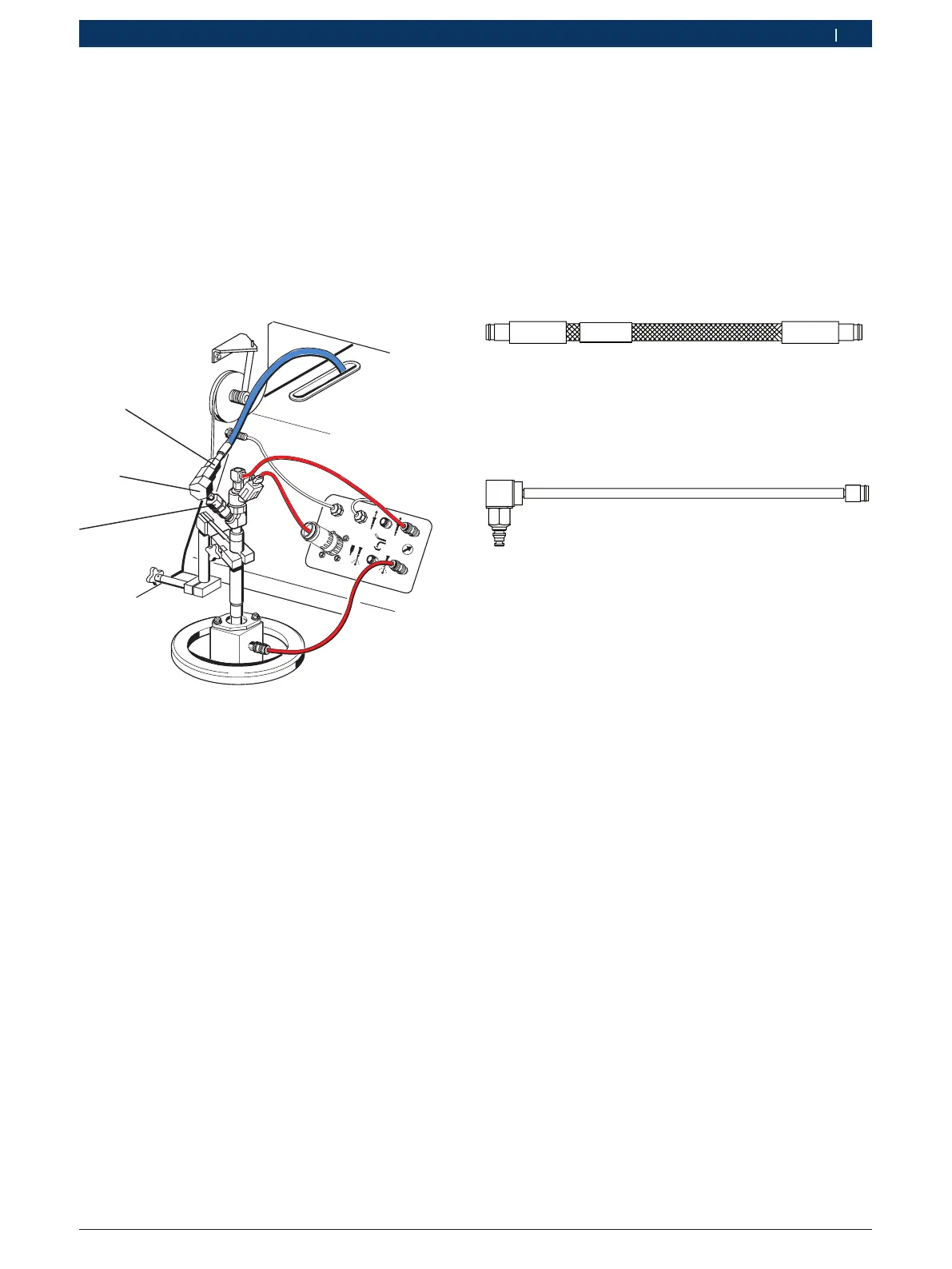

Dostarczony z urządzeniem wąż 1 680 712 308 służy
do doprowadzania oleju testowego wtryśniętego przez
wtryskiwacz CRI albo DHK/UI z komory wtryskowej
(Rys. 7, Poz. 5) do urządzenia EPS 200.
458822-71_Pal
1 680 712 308
Rys. 10: Wąż 1 680 712 308
Dostarczony z urządzeniem wąż 1 680 712 287 zapew-
nia powrót oleju testowego z wtryskiwacza CRI do
urządzenia EPS 200.
1 680 712 287
458822-72
Rys. 11: Wąż 1 680 712 287
i W przypadku wtryskiwaczy wyposażonych w klamrę
zabezpieczającą należy dodatkowo zamocować wąż
1 680 712 287 klamrą zabezpieczającą.
