1 689 989 000 2013-05-02| Robert Bosch GmbH
Descrizione del prodotto | EPS 200 | 99
it
3.5.9 Adattatori di collegamento per CRI/CRIN e
DHK/UI
I dadi riduttori compresi nella fornitura (M12 x 1,5 e
M14 x 1,5) e l'adattatore di collegamento (fig. 9, pos1)
sono necessari per il raccordo ad alta pressione per
CRI/CRIN e DHK/UI con filettatura di raccordo M12 x 1,5
o M14 x 1,5. L'adattatore di collegamento con il relativo
dado riduttore viene collegato tra il CRI/CRIN o il
DHK/UI e il tubo per alta pressione.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm

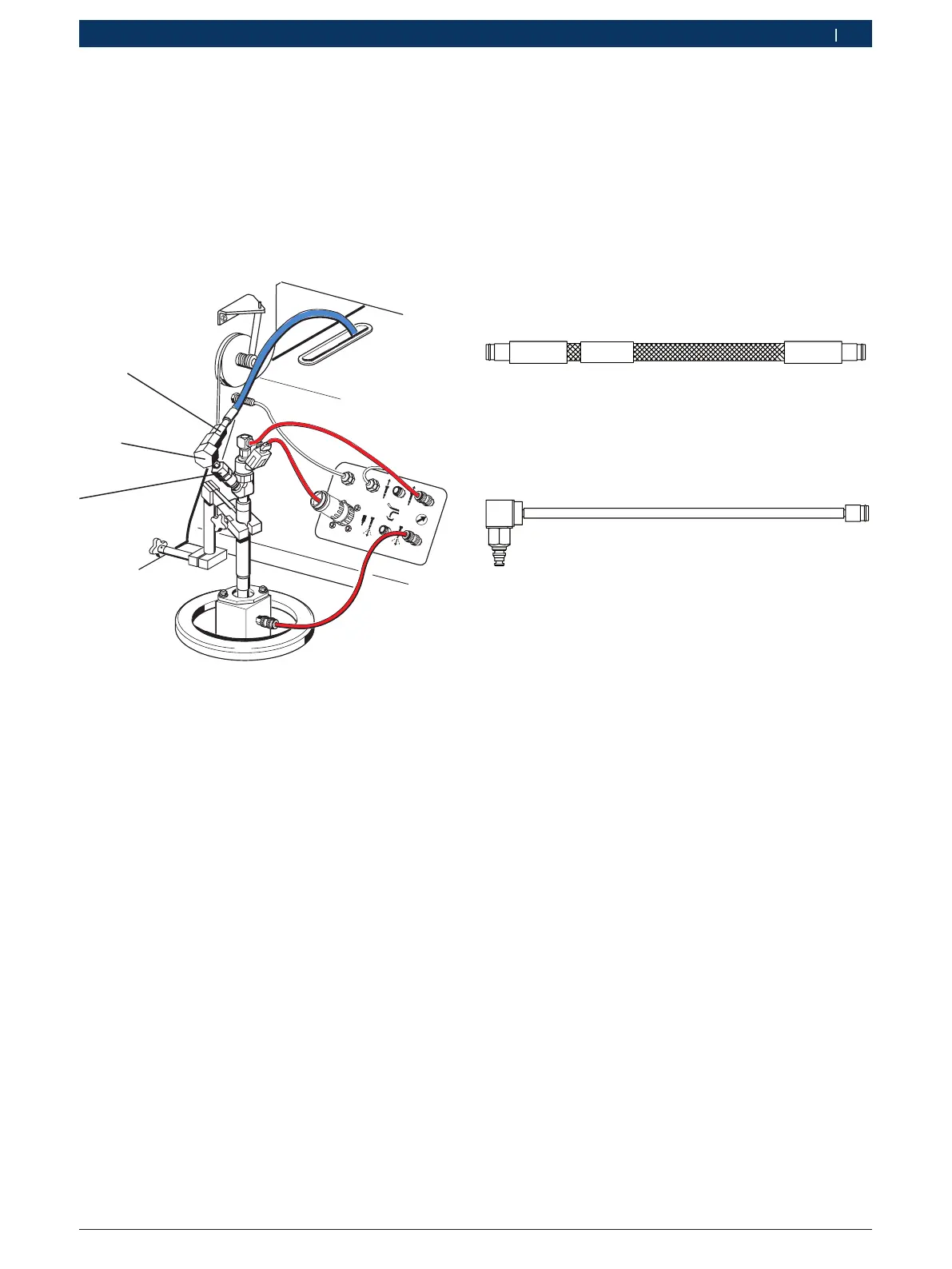

Fig. 9: Adattatori di collegamento
1 Adattatori di collegamento
! Collegare la tubazione di collegamento per
alta pressione sempre tramite l’adattatore di
collegamento al relativo componente. Non collegare
mai la tubazione di collegamento per alta pressione
direttamente a CRI/CRIN o DHK/UI. Mantenere
sempre puliti gli adattatori di collegamento.
i In caso di difetti di tenuta dell'adattatore di collega-
mento è necessario sostituire entrambi gli O-ring e
gli anelli di sostegno (kit di ricambi 1 680 210 150).
3.5.10 Tubi flessibili
! Depositando i tubi flessibili, ad es. sul piano di
lavoro, prestare sempre attenzione che la superficie
sia pulita. Prima di collegare i tubi flessibili al
componente da esaminare, verificare sempre che i
raccordi dei tubi flessibili siano puliti.
Il tubo flessibile 1 680 712 308 fornito in dotazione
serve per convogliare l’olio di prova iniettato da
CRI o DHK/UI dalla camera d’iniezione (fig. 7, pos. 5)
all’EPS 200.
1 680 712 308
Fig. 10: Tubo flessibile 1 680 712 308
Il tubo flessibile 1 680 712 287 fornito in dotazione
serve per consentire il ritorno dell’olio di prova da CRI
all’EPS 200.
1 680 712 287
458822-72
Fig. 11: Tubo flessibile 1 680 712 287
i In caso di iniettori dotati di fermaglio di sicurezza,
fissare il tubo flessibile 1 680 712 287 addizionalmente
mediante il fermaglio di sicurezza.
