Bosch EPS 200 - Drift; Symbolikk Og Tilkoblingsoversikt for; DHK;UI-Testprosedyre

1 689 989 000 2013-05-02| Robert Bosch GmbH
238 | EPS 200 | Betjeningno
5.4 Drift
Advarsel – fare for personskader!
Ved ikke forskriftsmessig hydraulisk tilkob-
ling av testutstyret og komponenten kan
det under testingen sprute ut prøveolje
under høyt trykk, eller komponenter på
testutstyret kan sprekke.
Dermed kan det oppstå personskader eller
til materielle skader.
¶ Kontroller før innkobling at alle slange-
ledningene er koblet forskriftsmessig til
EPS 200 og komponenten.
¶ Skift ut utette og defekte slange-
ledninger.
Advarsel – fare for å skade hender!
Hvis beskyttelsesdekslet faller ukontrollert
ned, kan fingre bli knust eller skadet.
¶ Steng alltid beskyttelsesdekslet med
håndtaket.
5.4.1 Symbolikk og tilkoblingsoversikt for
CRI/CRIN- og DHK/UI-testing
Kompo-
nent
Skylle-
tilkobling
Test-
kobling
(retur)
Test-
kobling
(innsprøyting)
Elektrisk
tilkoblings-
ledning
X20
CRI/
CRIN
Ikke nød-
vendig
ja
DHK/UI Ikke
nødvendig
Ikke
nødvendig
5.4.2 DHK/UI-testprosedyre
Advarsel – fare for forbrenning!
Varme overflater på slangeledningene og
komponentene kan føre til alvorlige forbren-
ninger på hendene.
¶ La slangeledninger og komponenter avkjø-
les før de fjernes.
¶ Bruk vernehansker.
! Ikke kontroller skadde og/eller sterkt korroderte
komponenter.
X20
4
2
459822-91
3
1

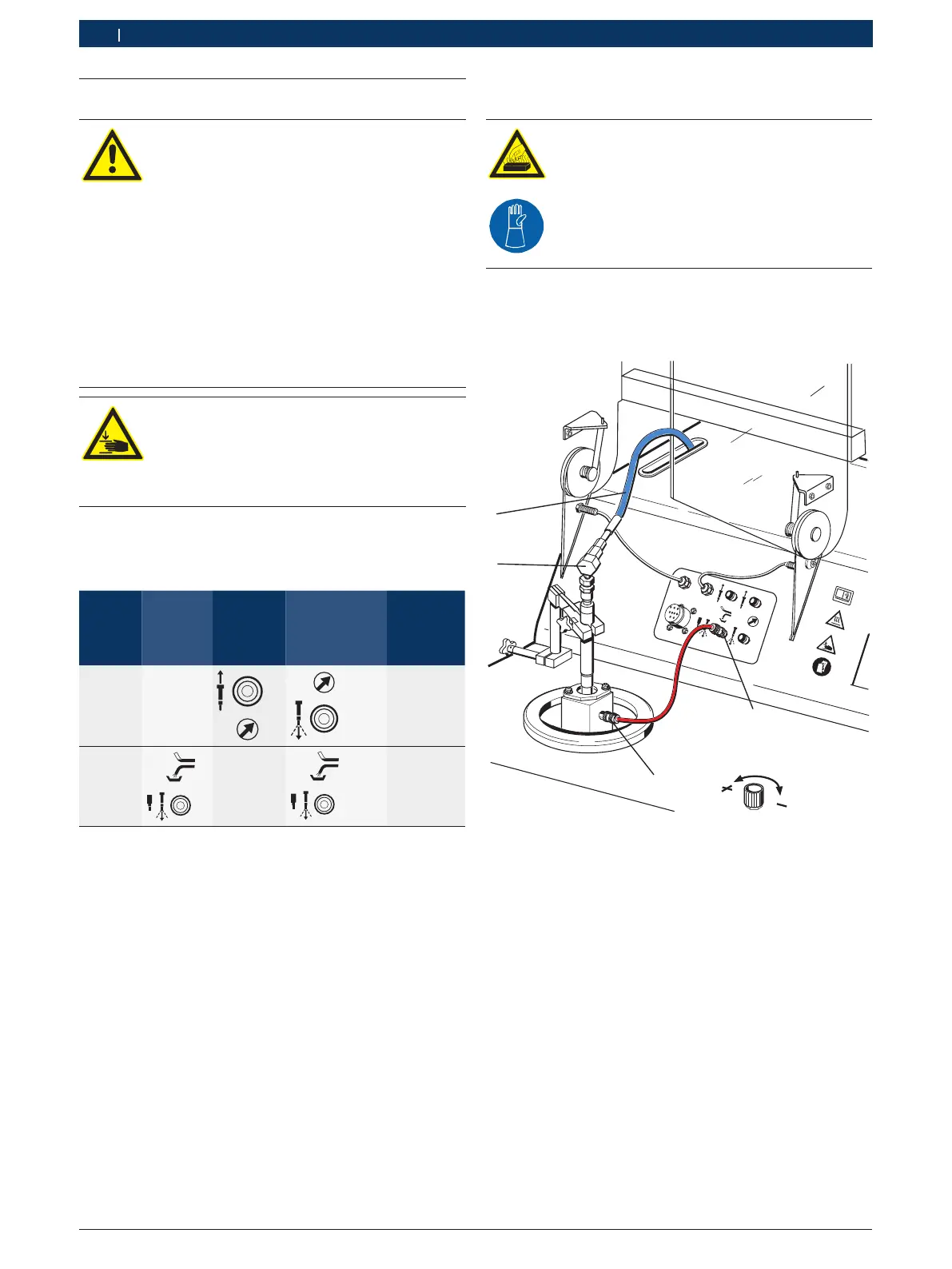

Fig. 20: Tilkobling DHK/UI
1 Skylletilkobling/testkobling DHK/UI
2 Hurtigkobling innsprøytingskammer
3 Tilkoblingsadapter
4 Høytrykksslange
i Forutsetningene, som må oppfylles under kontroll og
innstilling av DHK/UI, fremgår av testveiledningen for
DHK/UI i ESI[tronic]. Disse testveiledningene er ikke
en del av leveransen. ESI[tronic]-softwaren kan ikke
installeres på EPS 200.
