3.5.5 PC-anslutningar
5
4
3
2

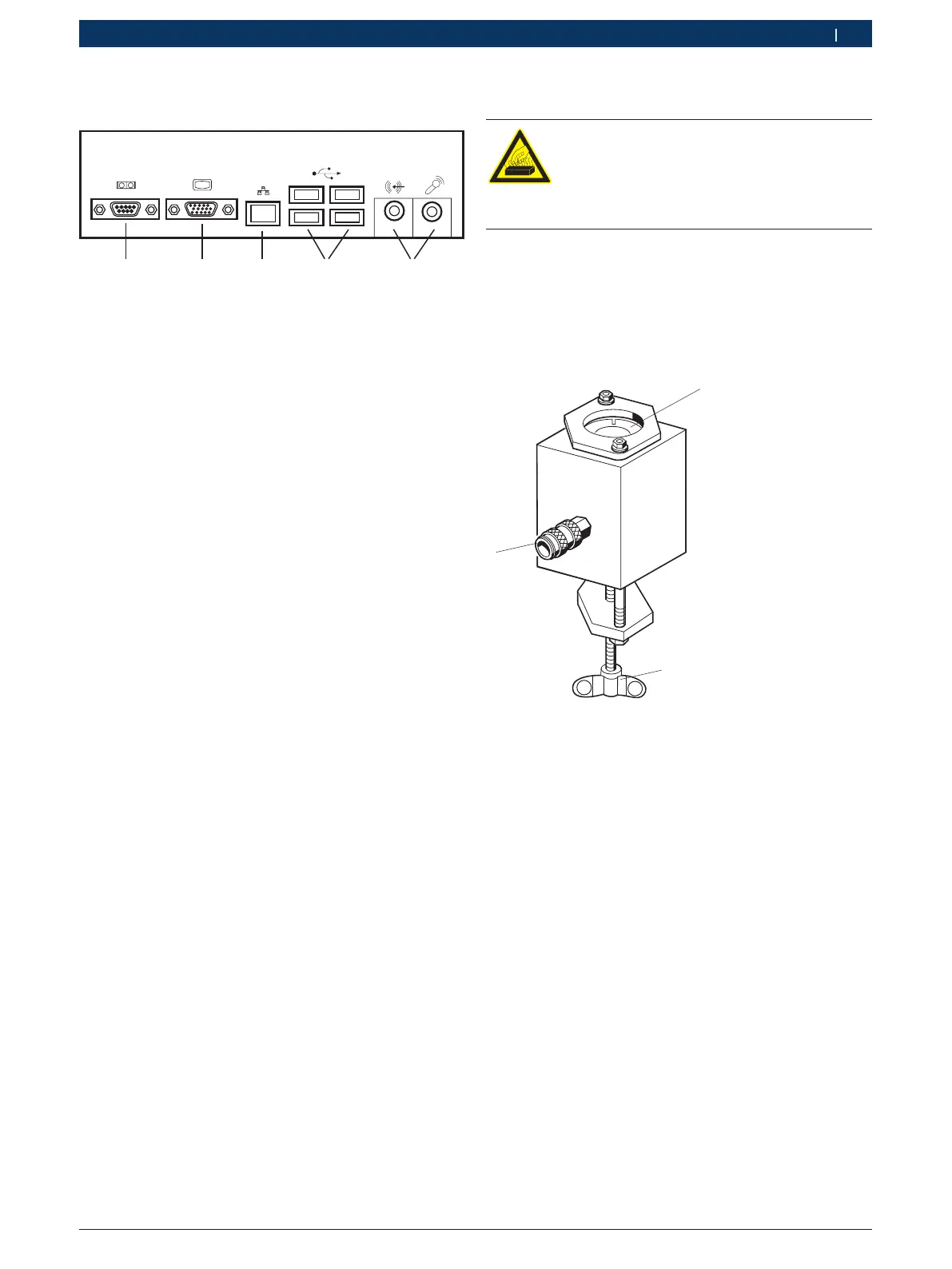

Fig. 5: PC-anslutningar
1 Seriegränssnitt RS232
2)
2 Monitoranslutning (analog)
2)
3 Nätverksanslutning RJ45
2)
4 USB-uttag för skrivare
1)
och DVD/CD-skivenhet
3)
5 Audioanslutningar
2)
1)
Endast de av Bosch godkända skrivarna får anslutas.
2)
ingen användning
3)
Anslutning, se bruksanvisning 1 689 989 148
3.5.6 Spolningsutlopp
Vid spolning av DHK/UI vrids spolningsutloppet (fig. 3,
pos.5) nedåt för att inte den förorenade diesel-olje-
blandningen ska hamna i testoljetanken för EPS 200. På
arbetsbordet (till vänster bredvid EPS 200) måste där-
för en behållare ställas under spolningsutloppet.
3.5.7 Utsugningsregulator för intern utsugning
Den interna utsugningen för EPS 200 kopplas
automatiskt på vid spridarbildstestning. Detta
förutsätter att tryckluft anslutits på apparatens
baksida (fig. 2, pos. 1). Oljedimma som uppstår vid
öppen insprutning sugs upp i spridarkammaren och
filtreras internt. Utsugningseffekten ställs in med
utsugningsregulatorn (fig. 1, pos. 8).
i För restoljedimman rekommenderar vi att ansluta en
extra oljedimutsugare och ett filter till anslutningen för
extern utsugning (fig. 1, pos. 5).
3.5.8 Insprutningskammare, spännring, O-ring
Varning förbränningsrisk
Insprutningskammarens heta ytor kan leda
till allvarlig brännskada på händerna.
¶
Ta på skyddshandskar för borttagning av
insprutningskammaren.
Under testning sprutar CRI eller DHK/UI testoljan till
insprutningskammaren. Ur insprutningskammaren
rinner testoljan via slangledningen 1 680 712 287
tillbaka till EPS 200 (spolningsanslutning/testanslutning
DHK/UI eller testanslutning CRI/CRIN; se fig. 4).
458812-31
2
Fig. 6: Insprutningskammare
1 Spännring (17 mm eller 23 mm)
2 Spännskruv
3 Snabbkoppling för spolningsanslutning/testanslutning
