1 689 989 000 2013-05-02| Robert Bosch GmbH
Bediening | EPS 200 | 151 nl
Handelwijze:
1. DHK/UI reinigen (zie Hfdst. 5.3).
2. Injectiekamer op DHK/UI monteren.
i UI kan alleen met UI-aansluitadapter (speciale
toebehoren) worden aangesloten.
3. DHK/UI aan klemhouder (Fig. 3, Pos. 7) van de
EPS 200 bevestigen.
! Hogedrukslang nooit direct op de component aan-
sluiten!
4. Hogedrukslang met aansluitadapter (Fig. 20, Pos. 3
en 4) aan DHK/UI aansluiten.
i De aansluitadapter moet met een aanhaalmoment
van 25 Nm tot 30 Nm worden aangehaald. Wanneer
de verbinding tussen aansluitadapter en DHK/UI
ondicht is, mag de schroefverbinding niet steviger
worden aangehaald. Bij ondichtheid de verbinding
weer openen, het afdichtvlak reinigen en de aan-
sluitadapter opnieuw met het juiste aanhaalmoment
aansluiten.
5. Slangleiding 1 680 712 308 aan snelkoppeling injec-
tiekamer (Fig. 20, Pos. 2) en op de spoelaansluiting/
testaansluiting DHK/UI (Fig. 20, Pos. 1) aansluiten.
6. Sluit de beschermkap.
7. Test uitvoeren.
i De test van de DHK/UI is in de online-help
beschreven.
5.4.3 CRI/CRIN-testprocedure
Waarschuwing - verbrandingsgevaar!
Hete oppervlakken aan de slangleidingen en
componenten kunnen ernstige verbrandin-
gen aan de handen veroorzaken.
¶ Slangleidingen en componenten voor het
verwijderen laten afkoelen.
¶ Veiligheidshandschoenen gebruiken.
! Geen beschadigde, en/of sterk gecorrodeerde
componenten testen!
! Elektrische aansluitleiding zodanig installeren dat
deze de slangleidingen niet aanraakt.
X20
5
1
2
3
459822-101
4
6

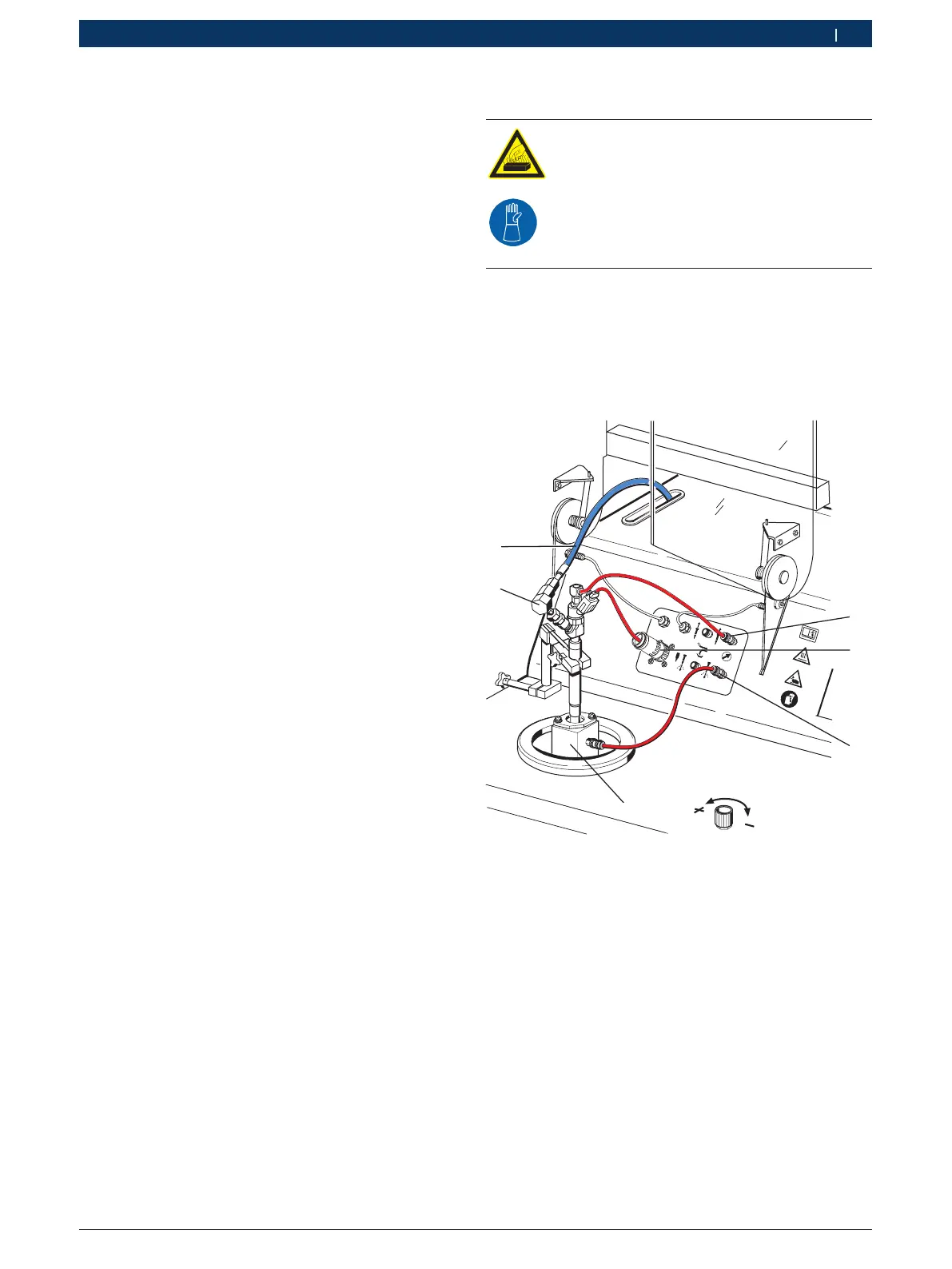

Fig. 21: Aansluiting CRI/CRIN
1 Testaansluiting CRI/CRIN (te rugloop)
2 Elektrische aansluitbus CRI/CRIN
3 Testaansluiting CRI/CRIN (injectie)
4 Injectiekamer
5 Aansluitadapter
6 Hogedrukslang
i De toebehoren voor de CRIN-test en externe CRI-test
zijn in de uitbreidingsset 1 687 001 872 beschikbaar
(speciale toebehoren).
i De voorwaarden waarmee bij het testen en instel-
len van CRI/CRIN rekening moet worden gehouden,
staan vermeld in de testhandleiding voor CRI/CRIN in
ESI[tronic]. Deze testhandleidingen maken geen deel
uit van de leveringsomvang. De ESI[tronic]-software
kan niet op de EPS 200 worden geïnstalleerd.
