Betjening | EPS 200 | 217 da
Fremgangsmåde:
1. Rengør DHK/UI (se Kap. 5.3).
2. Monter indsprøjtningskammeret på DHK/UI.
i UI kan kun tilsluttes med UI-tilslutningsadapter
(ekstraudstyr).
3. DHK/UI fastgøres til klemholderen (Fig. 3, Pos. 7) på
EPS 200.
! Højtryksslangeledningen må aldrig sluttes direkte til
komponenterne!
4. Højtryksslangeledningen skal sluttes til DHK/UI med
tilslutningsadapter (Fig. 20, Pos. 3 og 4).
i Tilslutningsadapteren skal fastgøres med et tilspæn-
dingsmoment på 25 Nm til 30 Nm. Hvis forbindelsen
imellem tilslutningsadapter og DHK/UI ikke er tæt,
må skrueforbindelsen ikke spændes endnu stramme-
re. Ved utæthed åbnes forbindelsen igen, tætnings-
fladen rengøres, og tilslutningsadapteren tilsluttes
igen med det rigtige tilspændingsmoment.
5. Slangeledning 1 680 712 308 tilsluttes lynkobling til
indsprøjtningskammer (Fig. 20, Pos. 2) samt skylletil-
slutning/kontroltilslutning DHK/UI (Fig. 20, Pos. 1).
6. Luk beskyttelseskappen.
7. Gennemførelse af kontrol.
i Kontrollen af DHK/UI er beskrevet i online-hjælpen.
5.4.3 CRI/CRIN-kontrolproces
Advarsel – Fare for forbrænding!
Varme overflader på slangeledningerne og
komponenterne kan resultere i alvorlige
forbrændinger på hænderne.
¶ Lad slangeledninger og komponenter
afkøle, før de fjernes.
¶ Brug beskyttelseshandsker.
! Undlad at foretage kontrol af beskadigede, snavsede
og/eller stærkt korroderede komponenter.
! Adapterledningen placeres, så den ikke har kontakt
med slangeledningerne.
X20
5
1
2
3
459822-101
4
6

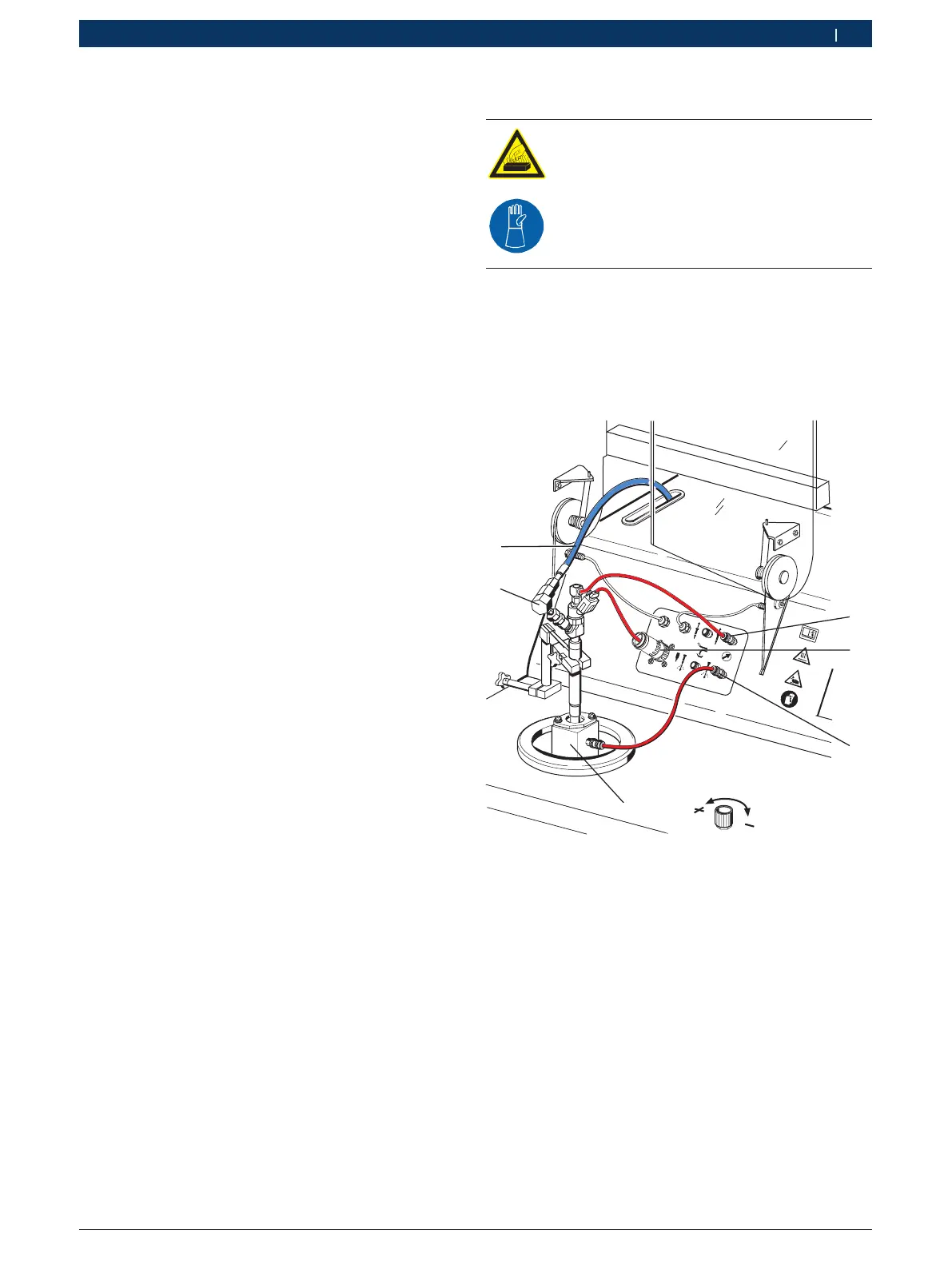

Fig. 21: Tilslutning CRI/CRIN
1 Kontroltilslutning til CRI/CRIN (returløb)
2 Elektrisk tilslutningsbøsning til CRI/CRIN
3 Kontroltilslutning til CRI/CRIN (indsprøjtning)
4 Indsprøjtningskammer
5 Tilslutningsadapter
6 Højtryksslangeledning
i Tilbehørsdelene til CRIN-kontrollen og CRI-frem-
med-kontrollen er indeholdt i eftermonteringssæt
1687001 872 (ekstraudstyr).
i Forudsætninger, som der skal tages hensyn til ved
test og indstilling af CRI/CRIN, er beskrevet
i test vej ledningen for CRI/CRIN i ESI[tronic].
Disse kontrolanvisninger indgår ikke i leveringen.
ESI[tronic]-softwaren kan ikke installeres på EPS 200.
