Bosch EPS 200 - 安装保护罩

1 689 989 000 2013-05-02| Robert Bosch GmbH
322 | EPS 200 | 首次开机调试zh
4.2 安装保护罩
1. 从包装箱取出保护罩和安装套件。
安装套件包括下列零件：
R 螺栓(2x)
R 弹簧式螺栓(2x)
R 左蝶形弹簧
R 右蝶形弹簧
R 弹簧卡子(2x)
R 内六角螺栓M6x12(2x)
R 套筒(2x)
R 套管(2x)
R 弹簧垫圈A6(2x)
R 压铁
R 弹簧垫圈A5(3x)
R 垫片A5(3x)
R 内六角螺栓M5x16(3x)
R 塑料垫圈A5(3x)
2. 将保护罩侧面放置到干净的工作台上。
5
2
1
3
4
458822-114_Pal

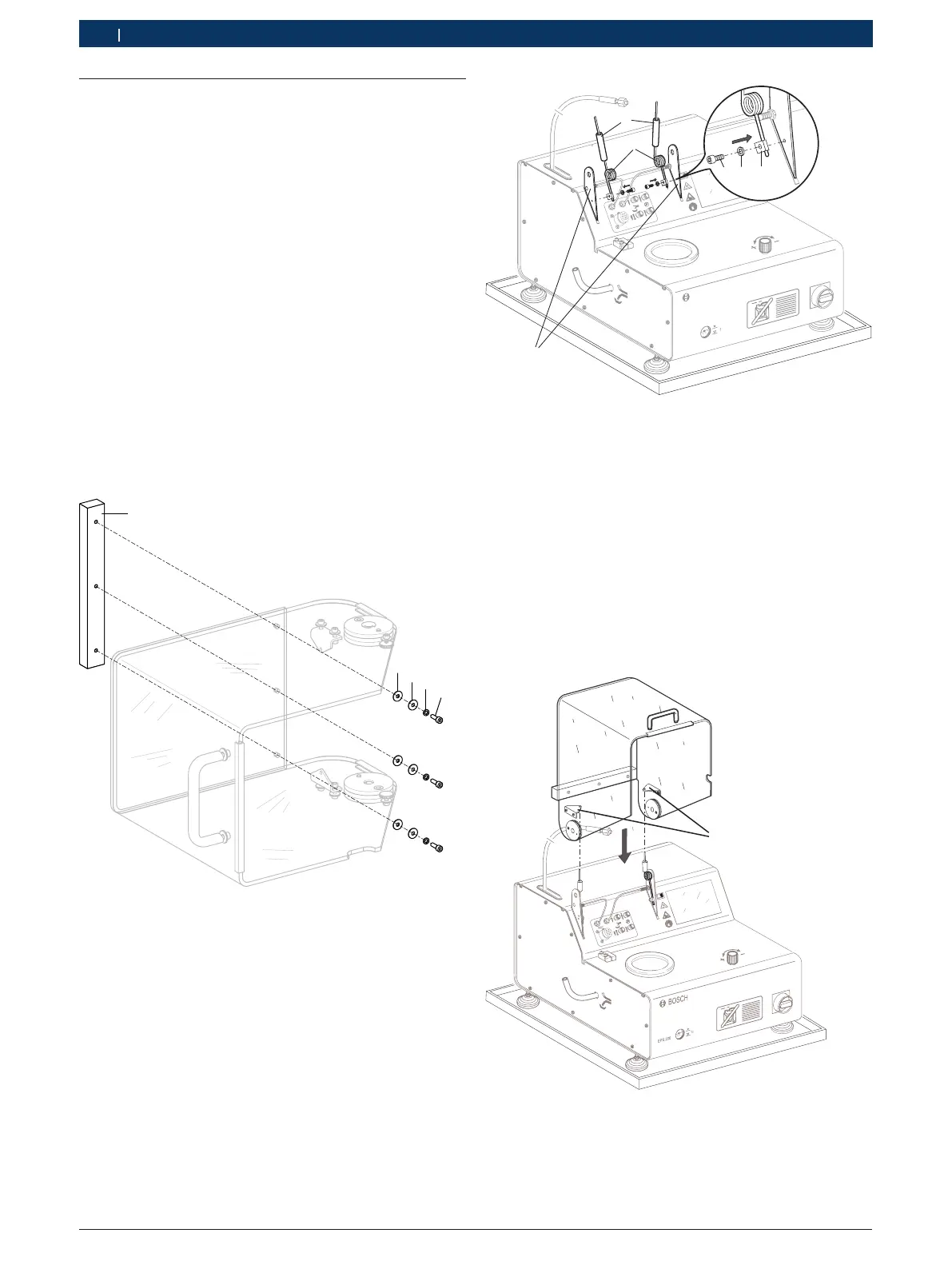

插图15: 安装压铁
1 压铁
2 塑料垫圈A5
3 垫片A5
4 弹簧垫圈A5
5 内六角螺栓M5x16
3. 将压铁（插图15，编号1）固定到保护罩上。
拧紧扭矩=1Nm。
 压铁已固定到保护罩上。
EPS 200
1
BOSCH
X20
458824-75_K
o
1
6
2
5
4
3
插图16: 安装弹簧卡子
1 蝶形弹簧
2 套筒
3 弹簧卡子
4 弹簧垫圈A6
5 内六角螺栓M6x12
6 保护罩支架
4. 将两个弹簧卡子（插图16，编号3）固定在EPS200的
保护罩支架（插图16，编号6）上。不拧紧内六角螺栓。
5. 将左右蝶形弹簧（插图16，编号1）正确地插入相应的
弹簧卡子上。
6. 将两个套筒（插图16，编号2）推到蝶形弹簧的左
右轴颈上。
458824-35_K
o
1
插图17: 放上保护罩
1 弹簧卡子
