Postup:
1. Vyčistěte DHK/UI (viz kap. 5.3).
2. Namontujte vstřikovací komoru na DHK/UI.
i UI lze připojit jen pomocí připojovacího adaptéru UI
(zvláštní příslušenství).
3. DHK/UI upevněte na svorkový držák (obr. 3, poz. 7)
EPS 200.
! Přípojku vysokotlakého přívodního vedení nikdy
nepřipojujte přímo ke komponentě!
4. Přípojku vysokotlakého přívodního vedení (obr. 20,
poz. 3 a 4) připojte k DHK/UI pomocí připojovacího
adaptéru.
i Připojovací adaptér musí být utažen utahovacím
momentem 25 Nm až 30 Nm. Jestliže spojení mezi
připojovacím adaptérem a DHK/UI netěsní, šroubo-
vý spoj se nesmí silněji dotahovat. Při netěsnosti
spojení je otevřete, očistěte těsnicí plochu a připo-
jovací adaptér opět utáhněte správným utahovacím
momentem.
5. Přívodní hadici 1 680 712 308 připojte k rychlospoj-
ce vstřikovací komory (obr. 20, poz. 2) a k přípojce
vyplachování/zkušební přípojce DHK/UI (obr. 20,
poz. 1).
6. Zavřete ochranný kryt.
7. Proveďte zkoušku.
i Zkoušení DHK/UI je popsáno v elektronické
nápovědě.
5.4.3 Zkušební postup u CRI/CRIN
Výstraha, nebezpečí popálení!
Dotyk horkých povrchových ploch přívodních
hadic může vést k závažným popálením rukou.
¶ Přívodní hadice a komponenty nechejte
před odstraněním vychladnout.
¶ Používejte ochranné rukavice.
! Nezkoušejte poškozené anebo silně zkorodované
komponenty.
! Elektrické připojovací vedení veďte tak, aby se
nedotýkalo přívodních hadic.
X20
5
1
2
3
459822-101
4
6

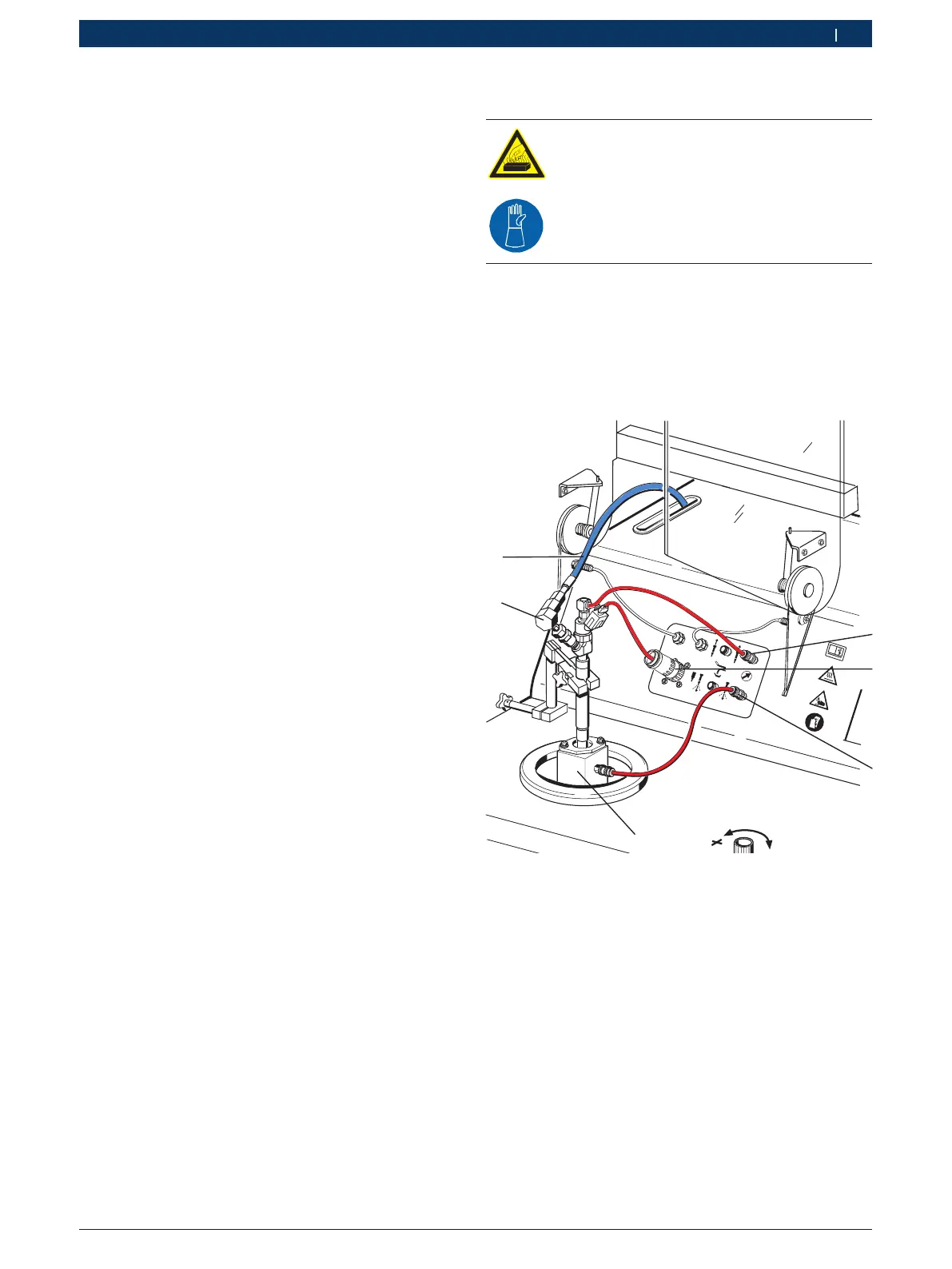

Obr. 21: Přípojka CRI/CRIN
1 Zkušební přípojka pro CRI/CRIN (zpětné vedení)
2 Elektrická připojovací zásuvka pro CRI/CRIN
3 Zkušební přípojka pro CRI/CRIN (vstřikování)
4 Vstřikovací komora
5 Připojovací adaptér
6 Vysokotlaké hadicové vedení
i Díly příslušenství pro zkoušení CRIN a zkoušení
cizích CRI obsahuje sada dodatečného vybavení
1 687 001 872 (zvláštní příslušenství).
i Předpoklady, které musí být dodrženy při zkoušení
a seřizování CRI/CRIN, lze najít ve zkušebním návodu
pro CRI/CRIN v ESI[tronic]. Tyto zkušební návody
nejsou součástí dodávky. Software ESI[tronic] nelze
nainstalovat na EPS 200.
