Bosch EPS 200 - CRI;CRIN-Testförlopp

1 689 989 000 2013-05-02| Robert Bosch GmbH
Manövrering | EPS 200 | 129
sv
Tillvägagångssätt:
1. Rening av DHK/UI (se kap. 5.3).
2. Montera insprutningskammaren på DHK/UI.
i UI kan anslutas endast med UI-anslutningsadaptern
(specialtillbehör).
3. Fäst DHK/UI på klämhållaren (fig. 3, pos. 7) för
EPS 200.
! Anslut aldrig högtrycksanslutningsledningen direkt
till komponenten!
4. Anslut högtrycksanslutningsledningen (fig. 20,
pos.3och 4) med anslutningsadapter till DHK/UI.
i Anslutningsadaptern måste dras fast med ett åtdrag-
ningsmoment på 25 Nm till 30 Nm. Om förbindelsen
mellan anslutningsadapter och DHK/UI är otät, får
skruvförbindelsen inte dras åt. Öppna vid läck åter
förbindelsen, rengör tätningsytan och anslut anslut-
ningsadaptern igen med rätt åtdragningsmoment.
5. Anslut slangledning 1 680 712 308 till insprutnings-
kammarens snabbkoppling (fig. 20, pos. 2) och till
spolningsanslutningen/testanslutningen DHK/UI
(fig. 20, pos. 1).
6. Stäng skyddskåpan.
7. Starta testning.
i Testningen av DHK/UI beskrivs i online-hjälpen.
5.4.3 CRI/CRIN-testförlopp
Varning för förbränningsrisk!
Heta ytor på slangledningarna och kompo-
nenterna kan leda till allvarlig brännskada på
händerna.
¶ Låt slangledningarna och komponenterna
avkylas innan de tas bort.
¶ Använd skyddshandskar.
! Skadade och/eller kraftigt korroderade komponenter
får inte testas.
! Dra elanslutningsledningen så att den inte berör
slangledningarna.
X20
5
1
2
3
459822-101
4
6

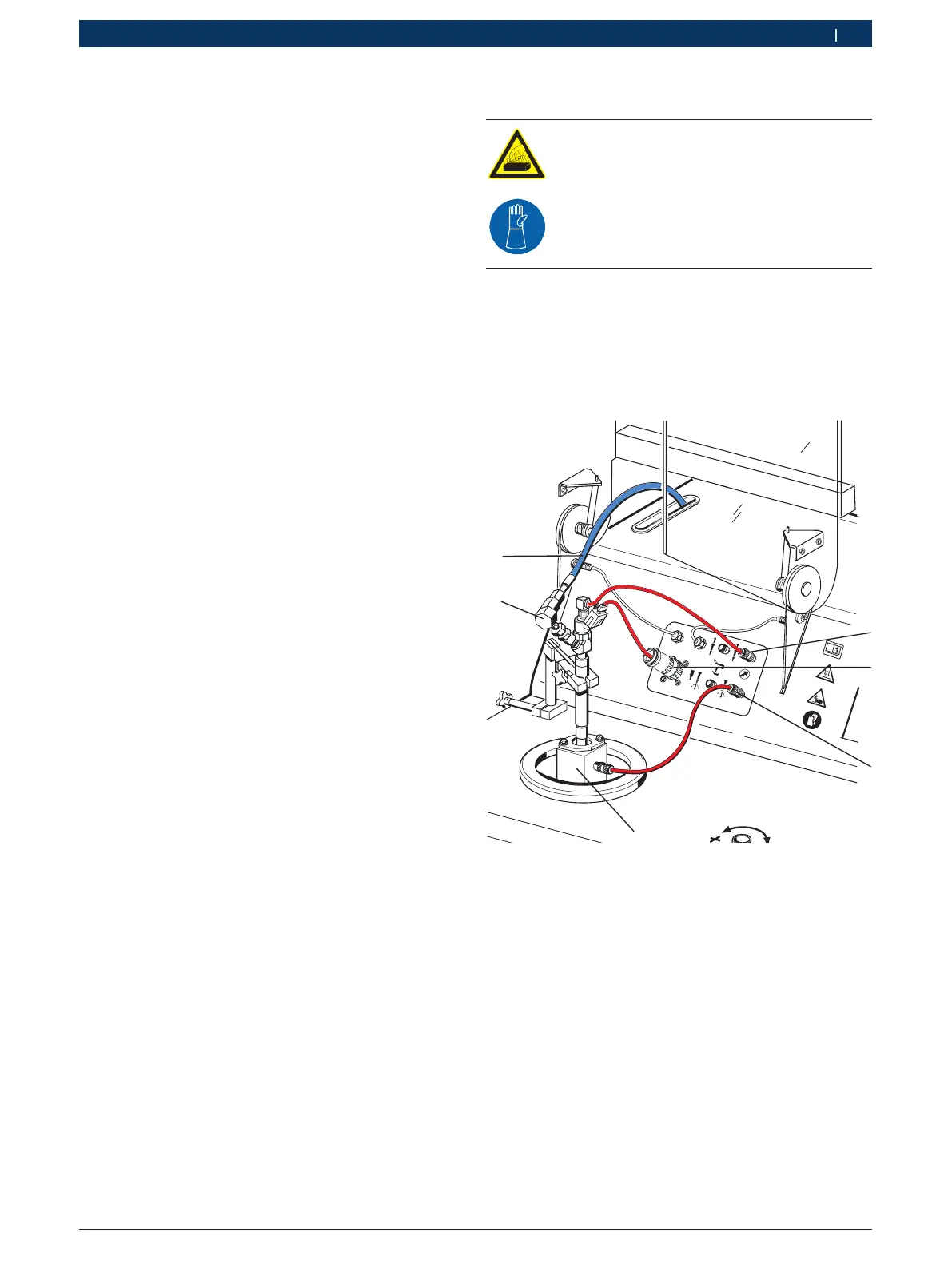

Fig. 21: Anslutning CRI/CRIN
1 Testkoppling för CRI/CRIN (returflöde)
2 Elektriskt uttag för CRI/CRIN
3 Testkoppling för CRI/CRIN (insprutning)
4 Insprutningskammare
5 Anslutningsadapter
6 Högtrycksslang
i Tillbehörsdelarna för CRIN-testning och CRI-testning
av främmande fabrikat ingår i kompletteringssatsen
1 687 001 872 (specialtillbehör).
i Testanvisningen för CRI/CRIN i ESI[tronic] upplyser
om de förutsättningar som bör beaktas vid testning
och inställning av CRI/CRIN. Denna testanvisning
ingår inte i leveransen. ESI[tronic]-programmet kan
inte installeras på EPS 200.
