1 689 989 000 2013-05-02| Robert Bosch GmbH
212 | EPS 200 | Første idrifttagningda
4.2 Montering af beskyttelseskappe
1. Tag beskyttelseskappen og montagesættet ud af
emballagen.
Montagesættet indeholder følgende dele:
R Bolt (2 x)
R Fjederbolt (2 x)
R Venstre bøjningsspiralfjeder
R Højre bøjningsspiralfjeder
R Fjederholder (2 x)
R Skrue med indvendig sekskant M6 x 12 (2 x)
R Bøsning (2 x)
R Tylle (2 x)
R Fjederring A6 (2 x)
R Vægt
R Fjederring A5 (3 x)
R Underlagsskive A5 (3 x)
R Skrue med indvendig sekskant M5 x 16 (3 x)
R Plastskive A5 (3 x)
2. Læg beskyttelseskappen på siden på et rent arbejds-
bord.
5
2
1
3
4
458822-114_Pal

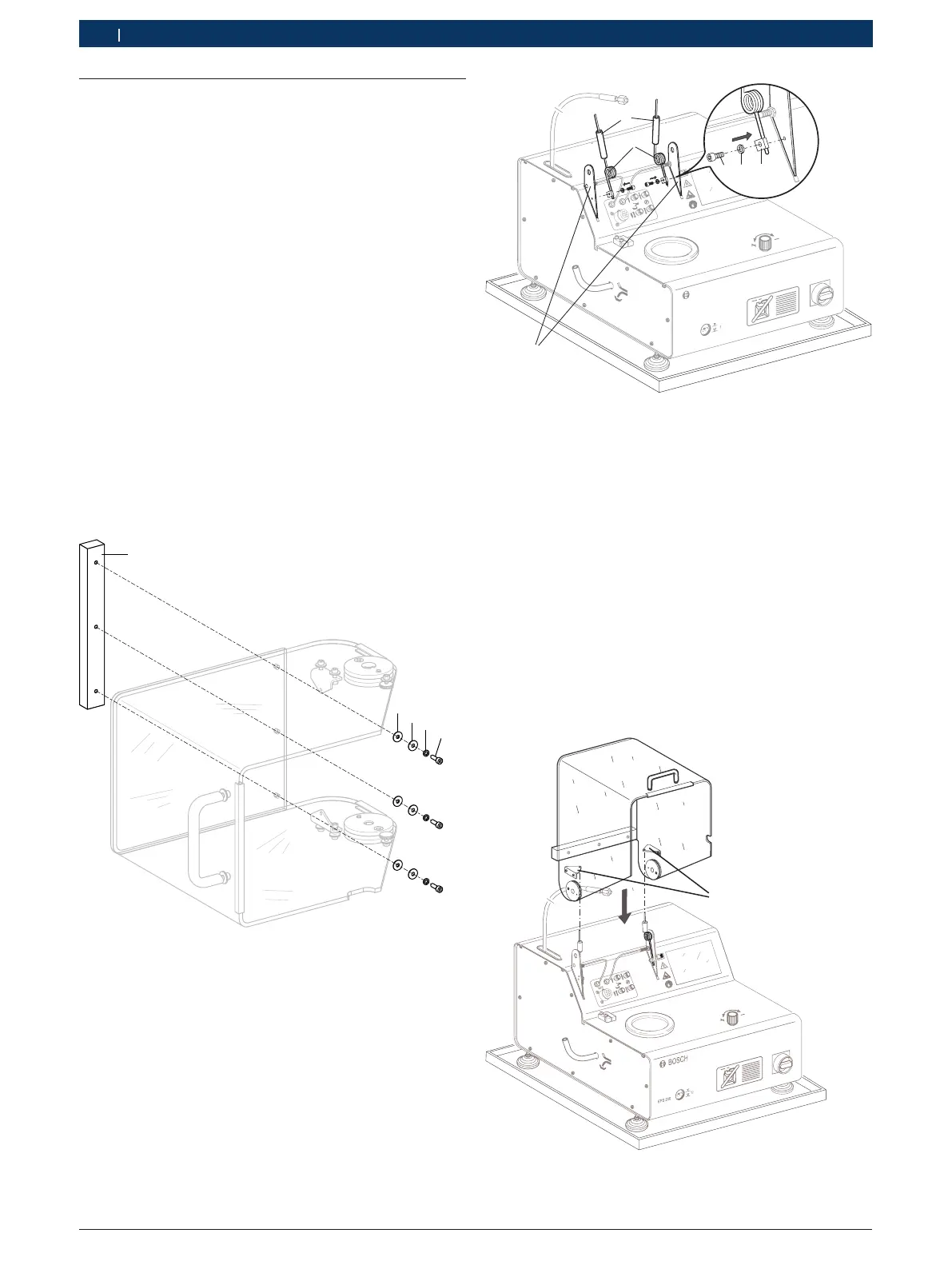

Fig. 15: Montering af vægt
1 Vægt
2 Plastskive A5
3 Underlagsskive A5
4 Fjederring A5
5 Skrue med indvendig sekskant M5 x 16
3. Fastgør vægten (Fig. 15 Pos. 1) på beskyttelseskap-
pen. Tilspændingsmoment = 1 Nm.
Vægt fastgjort på beskyttelseskappe.
EPS 200
1
BOSCH
X20
458824-75_K
o
1
6
2
5
4
3
Fig. 16: Montage af fjederholder
1 Bøjningsspiralfjeder
2 Bøsninger
3 Fjederholder
4 Fjederringe A6
5 Skruer med indvendig sekskant M6 x 12
6 Beskyttelseskappeholdere
4. Fastgør begge fjederholdere (Fig. 16, Pos. 3) på
beskyttelseskappeholderne (Fig. 16, Pos. 6) til EPS
200. Spænd ikke skruerne med indvendig sekskant
fast.
5. Sæt den venstre og højre bøjningsspiralfjeder
(Fig.16, Pos. 1) med korrekt position i venstre og
højre fjederholder.
6. Skub de to bøsninger (Fig. 16, Pos. 2) på ven-
stre og højre vinkelben på bøjningsspiralfjedrene.
458824-35_K
1
Fig. 17: Påsætning af beskyttelseskappe
1 Fjederholder
