Tuoteseloste | EPS 200 | 187 fi
3.5.9 Liitäntäadapteri CRI/CRIN ja DHK/UI
Toimitukseen kuuluvat supistusmutterit (M12 x 1,5 ja M
14 x 1,5) ja liitäntäadapteri (Fig. 9, osa 1) ovat tarpeen
CRI/CRIN- ja DHK/UI-suuttimien korkeapaineliitäntään,
liitäntäkierteet M 12 x 1,5 tai M 14 x 1,5. Liitäntäadap-
teri ja oikeankokoinen supistusmutteri kiinnitetään CRI/
CRIN- tai DHK/UI-suuttimen ja korkeapaineletkun väliin.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm

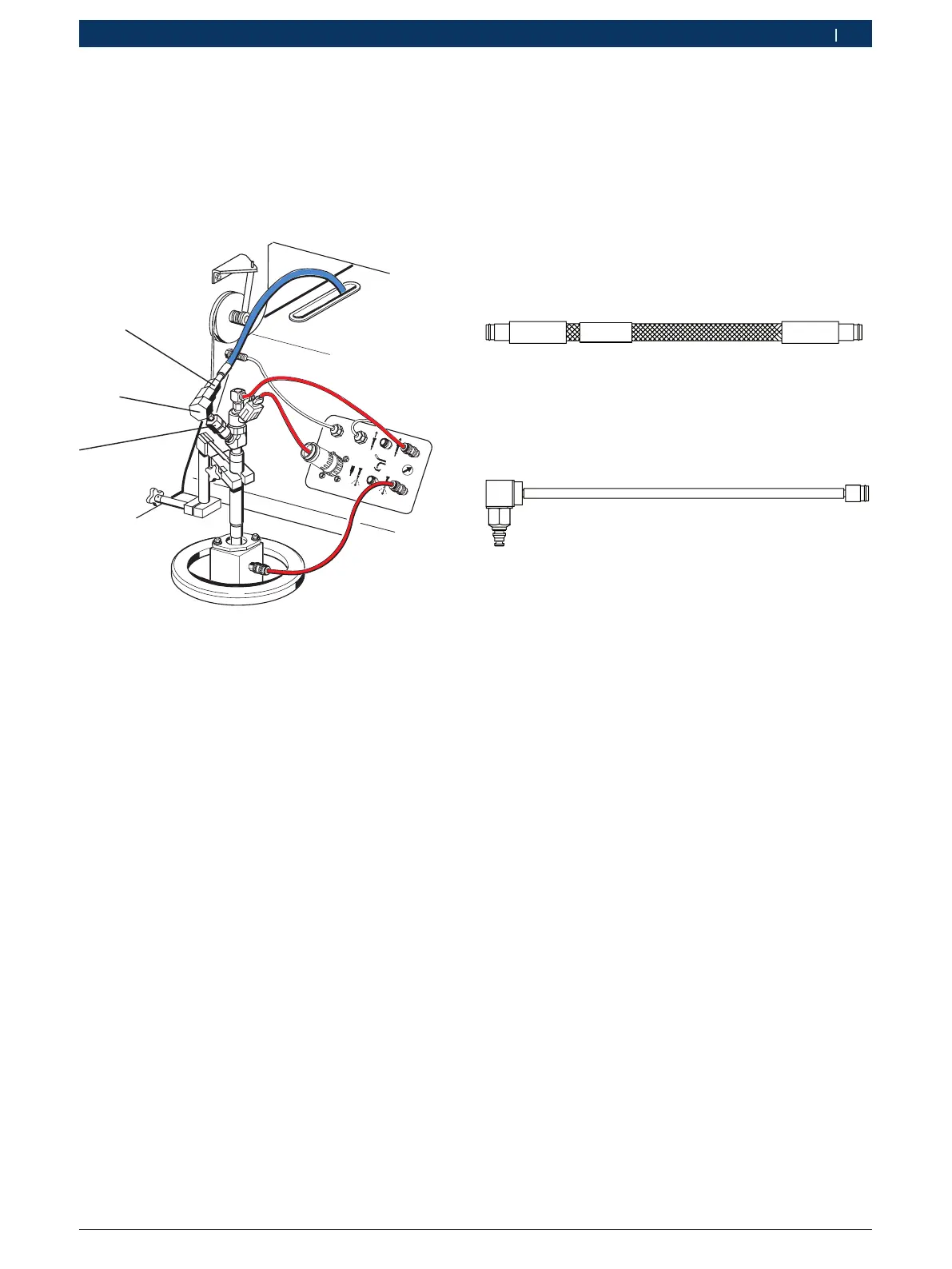

Fig. 9: Liitäntäadapteri
1 Liitäntäadapteri
! Korkeapaineletku on aina kiinnitettävä liitäntäadapte-
rin välityksellä itse komponenttiin. Korkeapaineletkua
ei saa koskaan liittää suoraan CRI/CRIN- tai DHK/UI-
suuttimeen. Liitäntäadapteri on pidettävä puhtaana.
i Jos liitäntäadapteri alkaa vuotaa, siinä olevat molem-
mat O-renkaat ja tukirenkaat on vaihdettava uusiin
(varaosasarja 1 680 210 150).
3.5.10 Letkusto
! Kun letkut irrotetaan ja asetetaan sivuun, esim. työta-
solle, on katsottava, että pinnat ovat puhtaat. Ennen
kuin letkut liitetään testattavaan kohteeseen, on
tarkistettava, että letkujen liitokset ovat puhtaat.
Toimitukseen kuuluvaa letkua 1 680 712 308 käytetään
CRI- tai DHK/UI-suuttimestä suihkuavan testausöljyn
poistoon ruiskutuskammiosta (Fig. 7, osa 5) takaisin
EPS 200 -putkistoon.
458822-71_Pal
1 680 712 308
Fig. 10: Letku 1 680 712 308
Toimitukseen kuuluvaa letkua 1 680 712 287 käytetään
testausöljyn paluuvirtausletkuna CRI:stä takaisin
EPS 200 -putkistoon.
1 680 712 287
458822-72
Fig. 11: Letku 1680 712 287
i Varmistuskiinnikkeellä varustetut injektorit: kiinnitä
letku 1 680 712 287 aina lisäksi varmistuskiinnikettä
käyttäen.
