İşlem şekli:
1. DHK/UI enjektörünü temizleyin (bkz. Bölüm 5.3).
2. Enjeksiyon bölmesini DHK/UI enjektörüne monte
edin.
i UI enjektörü, sadece UI bağlantı adaptörü (Özel akse-
suar) ile bağlanabilir.
3. DHK/UI enjektörünü, EPS 200 cihazının sıkıştırma
tutucusuna (Şek. 3, Poz. 7) tespitleyin.
! Yüksek basınç bağlantı hattını, kesinlikle doğrudan
bileşene bağlamayın!
4. Yüksek basınç hattını (Şek. 20, Poz. 3, 4), bağlantı
adaptörü ile DHK/UI enjektörüne bağlayın.
i Bağlantı adaptörü, 25 Nm ila 30 Nm arasında bir sık-
ma torku ile sıkılmalıdır. Bağlantı adaptörü ile DHK/UI
arasındaki bağlantıda kaçak olduğunda, cıvata bağ-
lantısı daha fazla sıkılmamalıdır. Kaçak durumunda
bağlantıyı tekrar açın, sızdırmazlık yüzeyini temizleyin
ve bağlantı adaptörünü doğru sıkma torku değeri ile
yeniden bağlayın.
5. 1 680 712 308 hortum hattını hızlı kuplaj enjeksi-
yon hücresine (Şek. 20, Poz. 2) ve DHK/UI (Şek. 20,
Poz.1) çalkalama bağlantısına / test bağlantısına
bağlayınız.
6. Koruma kapağını kapayın.
7. Test işlemini uygulayın.
i DHK/UI enjektörünün test işlemi hakkında 'Çevrimiçi
yardım'da bilgi sunulmaktadır.
5.4.3 CRI/CRIN test işlemi
Yanma tehlikesi uyarısı!
Hortumlardaki ve bileşenlerdeki sıcak yüzey-
ler, ellerde ciddi yanmalara yol açabilir.
¶ Hortumları ve bileşenleri sökmeden önce
soğumasını bekleyin.
¶ Koruyucu eldivenler giyin.
! Hasarlı ve/veya aşırı derecede paslanmış bileşenler
test etmeyin.
! Elektrik bağlantı kablosunu, hortumlara temas
etmeyecek şekilde döşeyin.
X20
5
1
2
3
459822-101
4
6

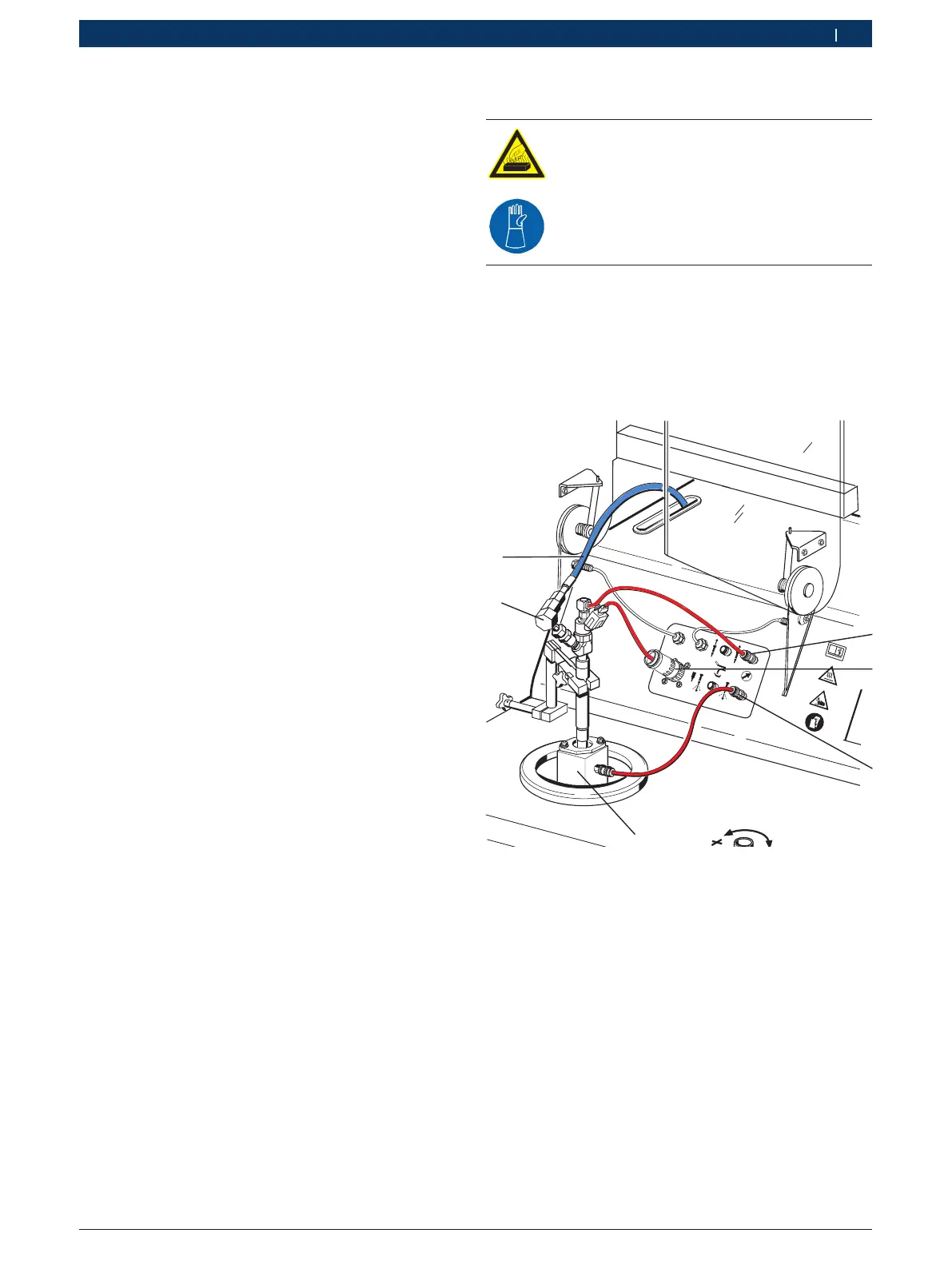

Şek. 21: CRI/CRIN bağlantısı
1 CRI/CRIN (Geri dönüş) için test bağlantısı
2 CRI/CRIN için elektrik dişi konnektör
3 CRI/CRIN (Enjeksiyon) için test bağlantısı
4 Enjeksiyon bölmesi
5 Bağlantı adaptörü
6 Yüksek basınç hortum hattı
i CRIN enjektörlerinin ve başka üreticilerinin CRI
enjektörlerinin test işlemine ilişkin aksesuar
parçaları, ek donanım seti 1 687 001 872 olarak
temin edilebilir (Özel aksesuar).
i CRI/CRIN enjektörlerinin test işlemi ve ayarlanması
sırasında dikkate alınması gereken önkoşullar,
ESI[tronic] Yazılımı’ndaki CRI/CRIN test talimatından
öğrenilebilir. Bu test talimatları, teslimat kapsamının
bir parçası değildir. ESI[tronic] Yazılımı, EPS200
cihazına kurulamaz.
