Procedimento:
1. Pulire il componente DHK/UI (vedi cap. 5.3).
2. Montare la camera d’iniezione su DHK/UI.
i Per il collegamento di un componente UI è
necessario l’impiego dell’adattatore di collegamento
UI (accessorio speciale).
3. Fissare il componente DHK/UI sul supporto di ser-
raggio (fig. 3, pos. 7) dell’EPS 200.
! Non collegare mai la tubazione di collegamento per
alta pressione direttamente al componente!
4. Collegare la tubazione di collegamento per alta pres-
sione (fig. 20, pos. 3 e 4) mediante l’adattatore di
collegamento al DHK/UI.
i L’adattatore di collegamento va serrato con una cop-
pia di serraggio da 25 Nm a 30 Nm. Se il raccordo tra
adattatore di collegamento e DHK/UI presenta difetti
di tenuta, il collegamento filettato non va mai ulte-
riormente serrato. In caso di difetti di tenuta aprire il
raccordo, pulire la superficie di tenuta e ricollegare
quindi l’adattatore di collegamento avvitandolo con
la coppia di serraggio corretta.
5. Collegare il tubo flessibile 1 680 712 308 al giunto
rapido camera d’iniezione (fig. 20, pos. 2) e al rac-
cordo di lavaggio/raccordo di prova DHK/UI (fig. 20,
pos. 1).
6. Chiudere la calotta di protezione.
7. Effettuare la prova.
i La prova di DHK/UI è descritta nella guida online.
5.4.3 Svolgimento della prova CRI/CRIN
Avvertenza - pericolo di ustioni!
Le superfici bollenti sui tubi flessibili e sui
componenti possono provocare gravi ustioni
alle mani.
¶ Far raffreddare i tubi flessibili e i compo-
nenti prima di rimuoverli.
¶ Indossare guanti protettivi.
! Non sottoporre a prova componenti danneggiati e/o
fortemente corrosi.
! Posare il cavo di collegamento elettrico in modo che
non venga a contatto con i tubi flessibili.
X20
5
1
2
3
459822-101
4
6

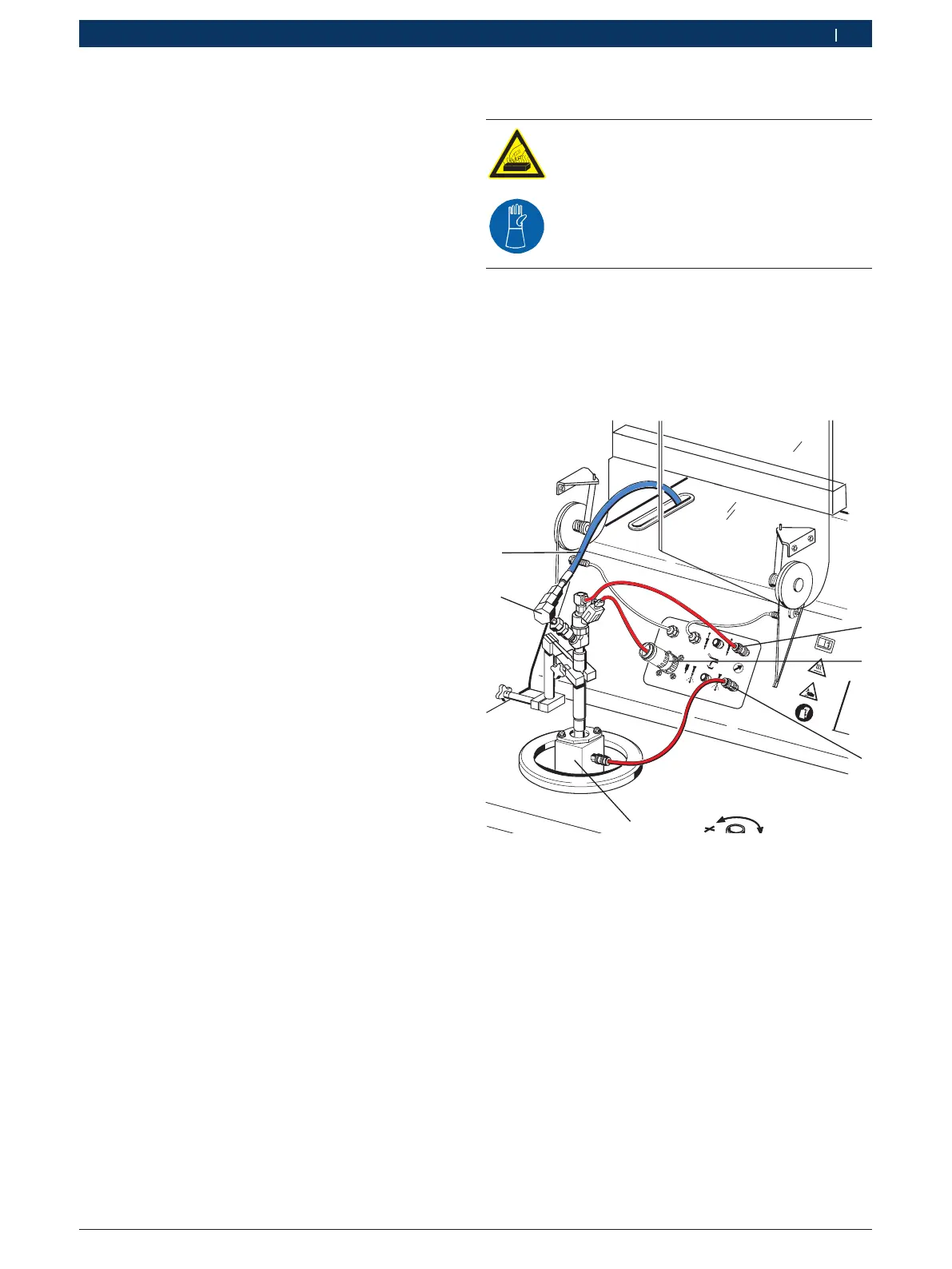

Fig. 21: Collegamento CRI/CRIN
1 Raccordo di prova per CRI/CRIN (ritorno)
2 Presa di collegamento elettrico per CRI/CRIN
3 Raccordo di prova per CRI/CRIN (iniezione)
4 Camera d’iniezione
5 Adattatore di collegamento
6 Tubo flessibile per alta pressione
i Gli accessori necessari per la prova CRIN e la
prova di CRI di altra marca sono compresi nel kit
di equipaggiamento a posteriori 1 687 001 872
(accessorio speciale).
i Per i requisiti richiesti per il controllo e la
regolazione di CRI/CRIN, consultare le istruzioni di
prova per CRI/CRIN in ESI[tronic]. Tali istruzioni di
prova non fanno parte della fornitura. Il software
ESI[tronic] non può essere installato sull’EPS 200.
