1 689 989 000 2013-05-02| Robert Bosch GmbH
294 | EPS 200 | Ürün tanımıtr

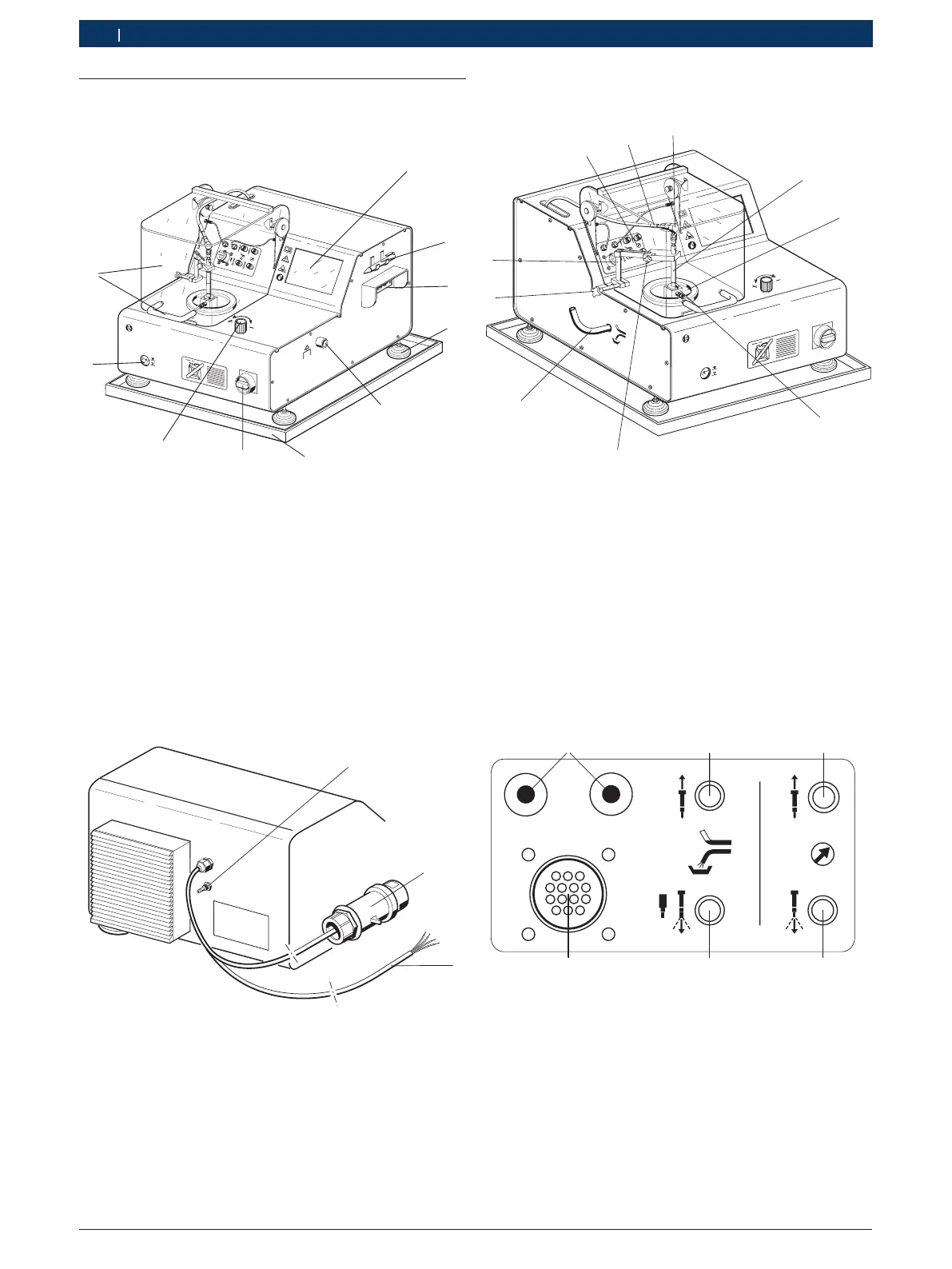

3.5 Cihazın tanımı
3.5.1 Önden görünüm
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Şek. 1: Önden görünüm
1 Dokunmatik LCD ekranı
2 Dokunma kalemi
3 PC bağlantı yerleri
4 Cihazın ayağı (yüksekliği ayarlanabilir)
5 Harici emiş için bağlantı yeri
6 Yağ toplama kabı
7 Ana şalter (Acil-Dur-Fonksiyonu ile)
8 Dahili emiş için döner emme ayar düğmesi
9 Yağ dolum seviyesi göstergesi
10 Tutma kollu koruma kapağı
3.5.2 Arkadan görünüm
458822/1Ko
1
2
3
Şek. 2: Arkadan görünüm
1 Basınçlı hava için bağlantı yeri
2 Üç fazlı akım (400 V) için bağlantı fişi
3 Üç fazlı akım (200 V) için elektrik bağlantı kablosu
3.5.3 Test için bileşenler
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Şek. 3: Test için bileşenler
1 CRI/CRIN veya DHK/UI
2 Püskürtme bölmesi
3 Enjeksiyon bölmesi
4 CRI/CRIN veya DHK/UI enjektörünün tespitlenmesi için
germe cıvatası
5 Çalkalama çıkışı
6 Sıkıştırma tutucusunun yükseklik ayarı için germe cıvatası
7 Sıkıştırma tutucusu
8 Bağlantı alanı
9 Test yağı girişi için yüksek basınç bağlantı hattı
10 CRI/CRIN ve DHK/UI enjektörü için bağlantı adaptörü
3.5.4 Bağlantı alanı
X20
458822-81
1
2
3
4
5
6
Şek. 4: Bağlantı alanı
1 Emniyet kapatma şalteri için bağlantı kabloları
2 CRI/CRIN (Geri dönüş) için çalkalama bağlantısı
*)
3 CRI/CRIN (Geri dönüş) için test bağlantısı
4 CRI/CRIN (Enjeksiyon) için test bağlantısı
5 Çalkalama ve test bağlantısı DHK/UI;
CRI/CRIN için test bağlantısı (Enjeksiyon)
*)
6 CRI/CRIN için elektrik dişi konnektör
*)
CRI/CRIN için çalkalama bağlantısı (geri dönüş ve enjeksiyon),
şu anda işlevsizdir. Bu bağlantı, ileride olası geliştirmeler için
öngörülmüştür.
