3.5.9 Tilslutningsadapter til CRI/CRIN og DHK/UI
De reduktionsmøtrikker (M12 x 1,5 und M 14 x 1,5) og
den tilslutningsadapter (Fig.9, Pos. 1), der følger med
leveringen, skal bruges til højtrykstilslutningen til CRI/
CRIN og DHK/UI med tilslutningsgevind M 12 x 1,5 eller
M 14 x 1,5. Tilslutningsadapteren med den tilhørende
reduktionsmøtrik bliver tilsluttet imellem CRI/CRIN eller
DHK/UI og højtryksslangeledningen.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm
Fig. 9: Tilslutningsadapter
1 Tilslutningsadapter
! Højtryksslangeledningen skal altid forbindes med
komponenterne ved hjælp af tilslutningsadapteren.
Højtryksslangeledningen må aldrig forbindes direkte
med CRI/CRIN eller DHK/UI. Tilslutningsadapteren
skal altid holdes ren.
i Hvis tilslutningsadapteren er tom, skal begge
O-ringe og støtteringe i tilslutningsadapteren udskif-
tes (reservedelssæt 1 680 210 150).
3.5.10 Slangeledninger
! Alle flader, som slangeledningerne lægges af på –
som f.eks. arbejdesfladen - skal være rene. Slange-
ledningerne skal altid kontrolleres for renhed, inden
de bliver tilsluttet testobjektet.

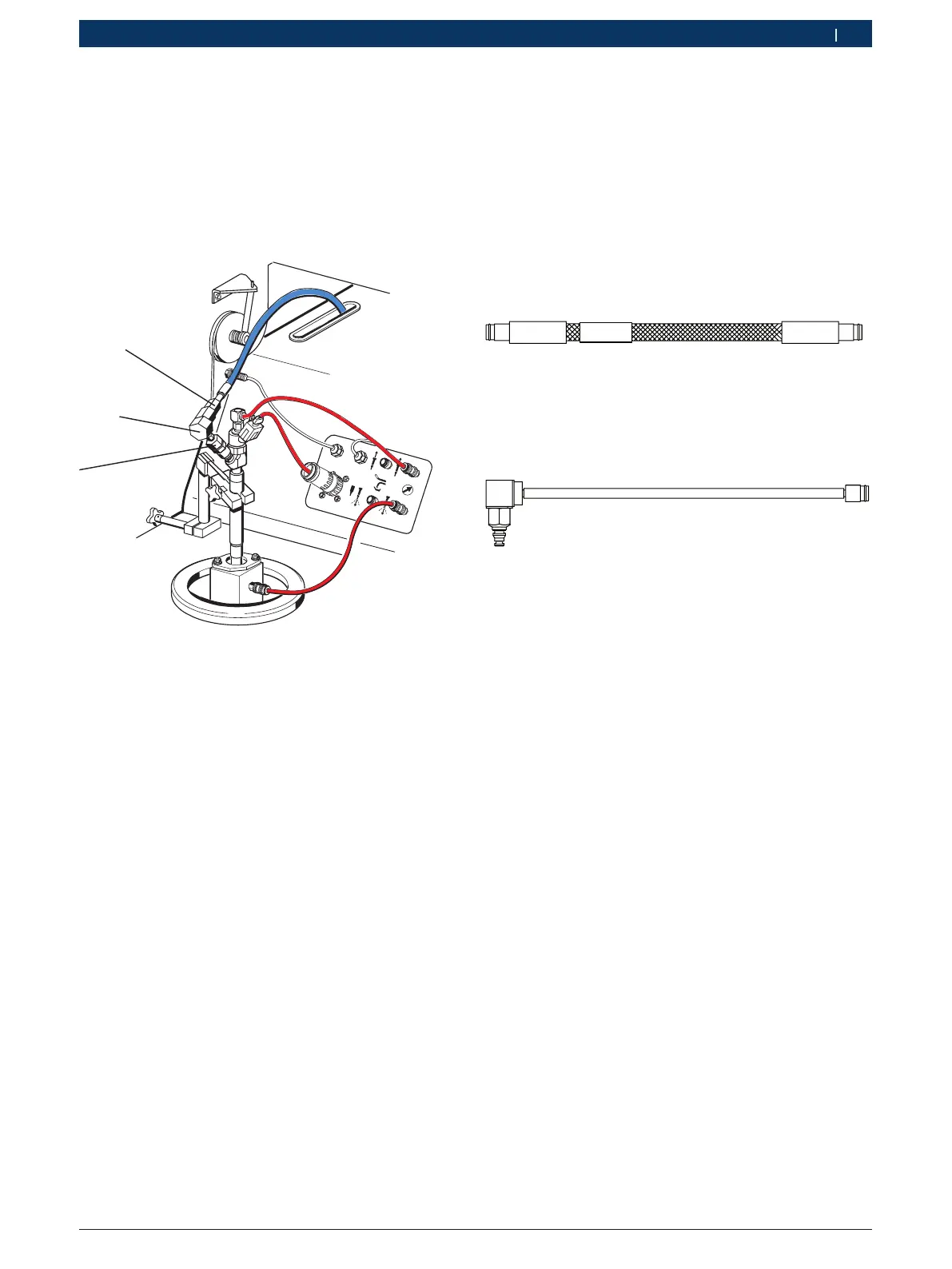

Den slangeledning, der følger med i leveringen,
1 680 712 308, bliver brugt til at lede den indsprøjtede
prøvolie fra CRI eller DHK/UI fra indsprøjtningskamme-
ret (Fig. 7, Pos. 5) til EPS 200.
458822-71_Pal
1 680 712 308
Fig. 10: Slangeledning 1 680 712 308
Den slangeledning, der følger med i leveringen,
1 680 712 287, bliver brugt til at muliggøre prøveoliere-
turløbet fra CRI til EPS 200.
1 680 712 287
458822-72
Fig. 11: Slangeledning 1 680 712 287
i Slangeledning 1 680 712 287 skal fastgøres ekstra
med sikringsklemmen ved injektorer, der er udstyret
med sikringsklemme.
