Bosch EPS 200 - Descrição Do Aparelho; Vista de Frente; Vista de Trás; Componentes para O Teste

1 689 989 000 2013-05-02| Robert Bosch GmbH
162 | EPS 200 | Descrição do produtopt

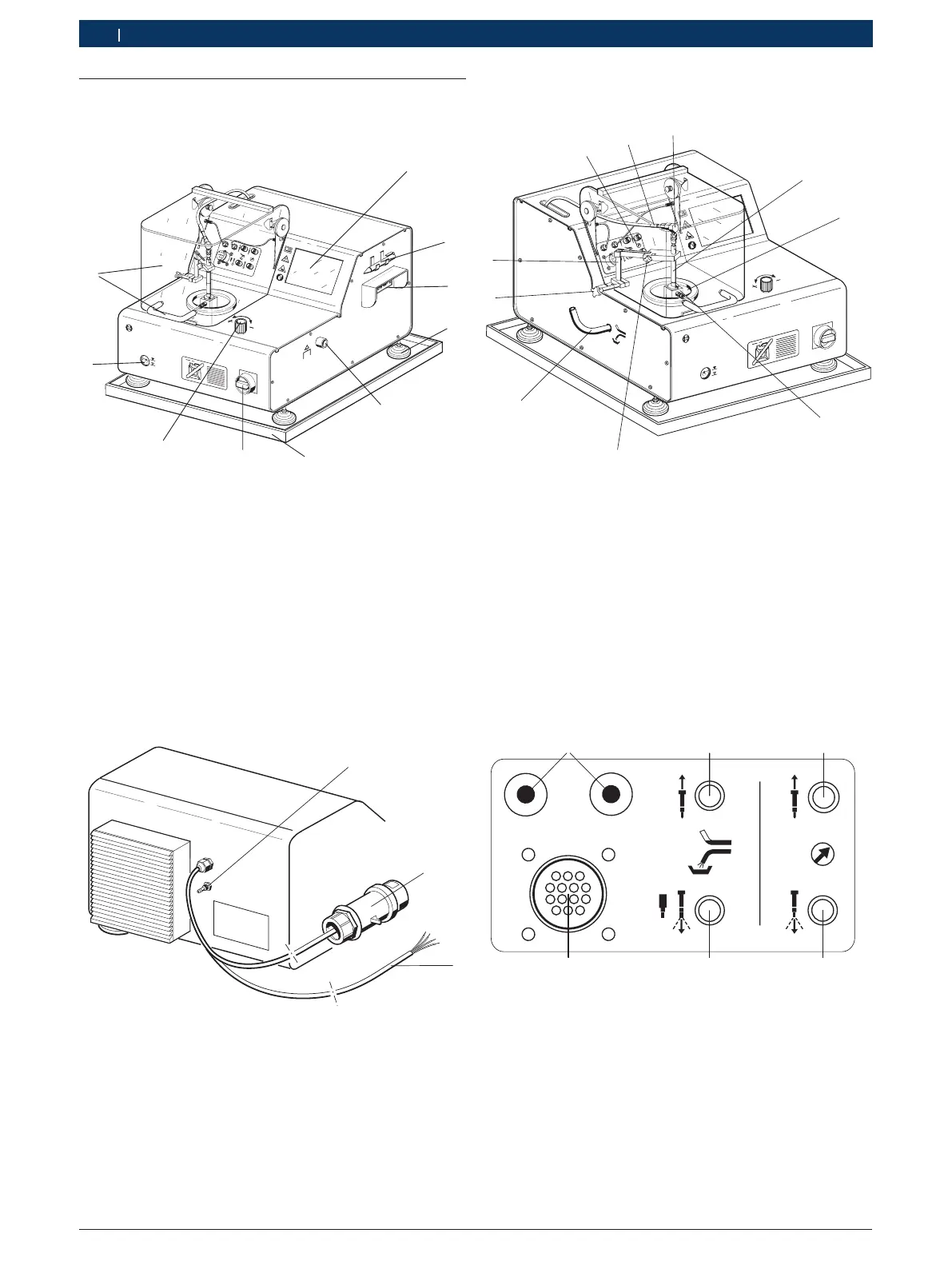

3.5 Descrição do aparelho
3.5.1 Vista de frente
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Vista de frente
1 Tela LCD com touch screen
2 Caneta tátil
3 Conexões para PC
4 Base do aparelho (ajustável em altura)
5 Conexão para aspiração externa
6 Recipiente de recolha de óleo
7 Interruptor principal (com função de parada de emergência)
8 Regulador para aspiração interna
9 Indicação do nível de enchimento do óleo
10 Cobertura protetora com pega
3.5.2 Vista de trás
458822/1Ko
1
2
3
Fig. 2: Vista de trás
1 Conexão para ar comprimido
2 Conector para corrente trifásica (400 V)
3 Cabo de ligação elétrico para corrente trifásica (200 V)
3.5.3 Componentes para o teste
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Componentes para o teste
1 CRI/CRIN ou DHK/UI
2 Câmara do jato3 Câmara de injeção
4 Parafuso tensor para fixar CRI/CRIN ou DHK/UI
5 Saída de enxágüe
6 Parafuso tensor para ajuste da altura do suporte de fixação
7 Suporte de fixação
8 Campo de conexão
9 Tubo de ligação de alta pressão para alimentação do óleo
de teste
10 Adaptador de conexão para CRI/CRIN e DHK/UI
3.5.4 Campo de conexão
X20
458822-81
1
2
3
4
5
6
Fig. 4: Campo de conexão
1 Cabos de ligação para sistema de corte de segurança
2 Conexão de enxágüe para CRI/CRIN (retorno)
*)
3 Conexão de teste para CRI/CRIN (retorno)
4 Conexão de teste para CRI/CRIN (injeção)
5 Conexão de enxágüe e de teste para DHK/UI;
Conexão de enxágüe para CRI/CRIN (injeção)
*)
6 Tomada de ligação elétrica para CRI/CRIN
*)
Atualmente, a conexão de enxágüe para CRI/CRIN (retorno
e injeção) não funciona. Ela está prevista para possíveis
atualizações futuras.
