184 | EPS 200 | Tuoteselostefi

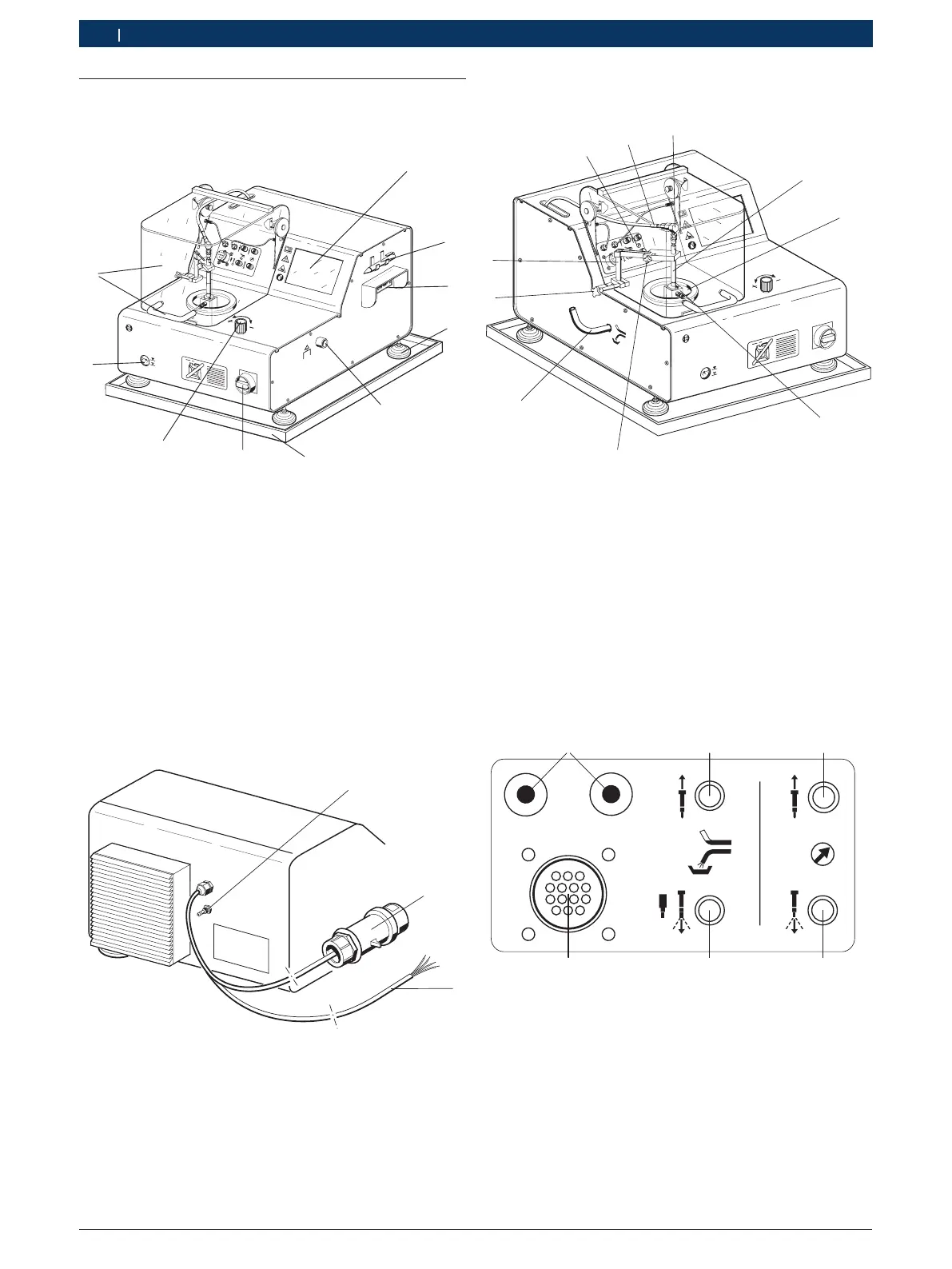

3.5 Laiteseloste
3.5.1 Laite edestä
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Laite edestä
1 LCD-näyttö + kosketusnäyttö
2 Kosketuskynä
3 PC-liitännät
4 Laitejalka (korkeus säädettävissä)
5 Erillisen poistoimurin liitäntä
6 Öljyn talteenottoallas
7 Pääkytkin (hätä-seis-toiminto)
8 Sisäisen poistoimurin säädin
9 Öljytason näyttö
10 Suojavarustus + ovikahva
3.5.2 Laite takaa
458822/1Ko
1
2
3
Fig. 2: Laite takaa
1 Paineilmaliitäntä
2 Pistoke vaihtovirtaliitäntään (400 V)
3 Liitäntäjohto vaihtovirtaan (200 V)
3.5.3 Testaukseen tarvittavat osat
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Testaukseen tarvittavat osat
1 CRI/CRIN tai DHK/UI
2 Suihkukammio
3 Ruiskutuskammio
4 Kiristysruuvi CRI/CRIN tai DHK/UI:n kiinnitykseen
5 Huuhtelun poistoliitäntä
6 Pidikkeen korkeussäädön kiristysruuvi
7 Pidike
8 Liitäntäpaneeli
9 Korkeapaineletku testausöljyn syöttöön
10 Liitäntäadapteri CRI/CRIN ja DHK/UI
3.5.4 Liitäntäpaneeli
X20
458822-81
1
2
3
4
5
6
Fig. 4: Liitäntäpaneeli
1 Varokytkimen liitäntäjohdot
2 Huuhteluliitäntä CRI/CRIN varten (paluuvirtaus)
*)
3 Testausliitäntä CRI/CRIN varten (paluuvirtaus)
4 Testausliitäntä CRI/CRIN varten (ruiskutus)
5 Huuhtelu- ja testausliitäntä DHK/UI;
huuhteluliitäntä CRI/CRIN varten (ruiskutus)
*)
6 Sähköliitäntä CRI/CRIN
*)
Huuhteluliitäntä CRI/CRIN (paluuvirtaus ja ruiskutus) on
toistaiseksi ilman toimintoa. Se on suunniteltu mahdollisia
myöhempiä laajennuksia silmällä pitäen.
