228 | EPS 200 | Produktbeskrivelseno

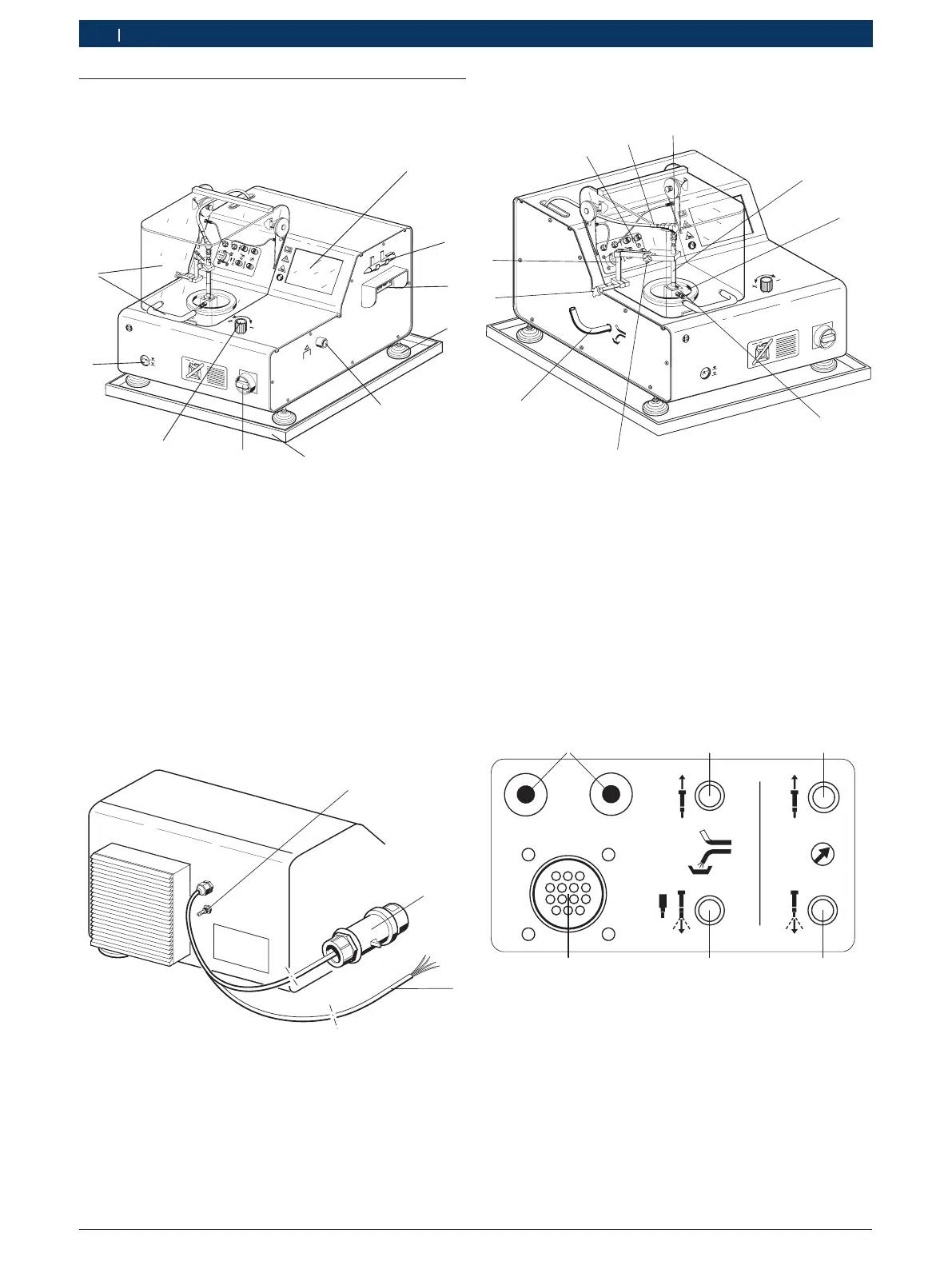

3.5 Apparatbeskrivelse
3.5.1 Sett forfra
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Sett forfra
1 LCD-indikator med touchscreen
2 Tastestift
3 PC-kontakter
4 Fot (høydejusterbar)
5 Tilkobling for eksternt avsug
6 Oljepanne
7 Hovedbryter (med nødstopp-funksjon)
8 Avsugregulator for intern avsuging
9 Oljenivåindikator
10 Beskyttelsesdeksel med håndtak
3.5.2 Bakriss
458822/1Ko
1
2
3
Fig. 2: Bakriss
1 Tilkobling for trykkluft
2 Koblingsplugg for vekselstrøm (400 V)
3 Elektrisk tilkoblingsledning for vekselstrøm (200 V)
3.5.3 Komponenter for testen
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Komponenter for testen
1 CRI/CRIN eller DHK/UI
2 Strålekammer
3 Innsprøytingskammer
4 Strammeskrue for fastspenning av CRI/CRIN eller DHK/UI
5 Skylleavløp
6 Strammeskrue for høydejustering klemholder
7 Klemholder
8 Tilkoblingsfelt
9 Høytrykksslangeledning for prøveoljetilførsel
10 Tilkoblingsadapter for CRI/CRIN og DHK/UI
3.5.4 Tilkoblingsfelt
X20
458822-81
1
2
3
4
5
6
Fig. 4: Tilkoblingsfelt
1 Tilkoblingsledninger for sikkerhetsbrytere
2 Skylletilkobling for CRI/CRIN (retur)
*)
3 Testkobling for CRI/CRIN (retur)
4 Testkobling for CRI/CRIN (innsprøyting)
5 Skylletilkobling og testkobling DHK/UI
Skylletilkobling for CRI/CRIN (innsprøytning)
*)
6 Elektrisk kontakt for CRI/CRIN
*)
Skylletilkoblingen for CRI/CRIN (retur og innsprøyting)
er per i dag uten funksjon. Den er tiltenkt senere utvidelser.
