3.5.11 Adapterledninger til CRI-tilslutningen
De adapterledninger, der følger med i leveringen
(1 684 465 574 og 1 684 465 575), skal bruges til at
muliggøre styring af CRI-magnetventilen via EPS 200.
Disse adapterledninger bliver fortrinsvis brugt til
Bosch-CRI.

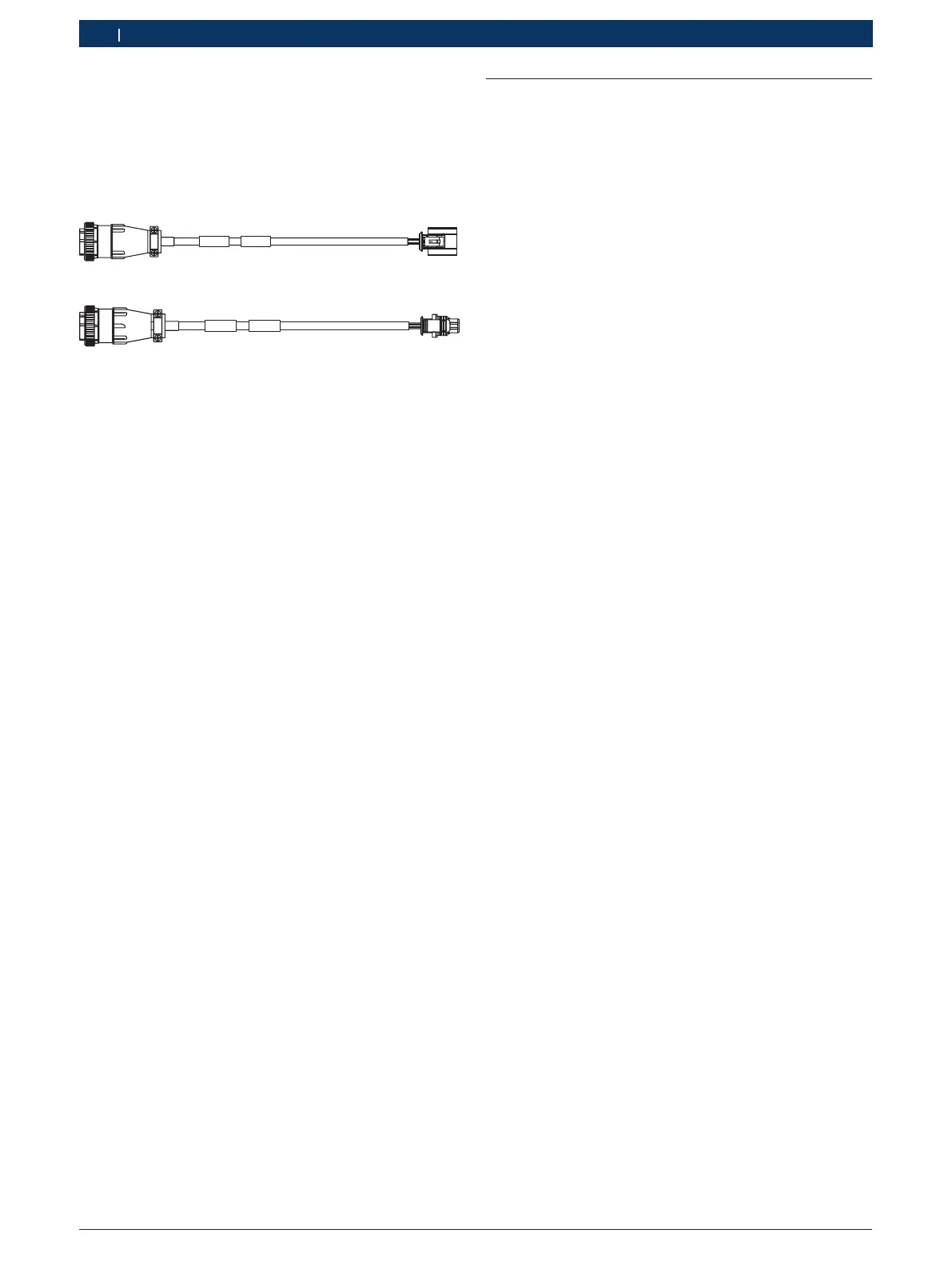

1 684 465 574
458822-73
Fig. 12: Adapterledning 1 684 465 574
1 684 465 575
458822-74
Fig. 13: Adapterledning 1 684 465 575
i Der kan fås andre adapterledninger som ekstratil-
behør til de forskellige andre CRI-fremstillere samt til
Bosch-CRIN.
3.5.12 Slangeledning til oliedræn
Den slangeledning til oliedrænet, der følger med i leve-
ringen (1 680 712 283), skal bruges til at tømme prøve-
olietanken (se kapitlet "Vedligeholdelse").
3.5.13 Prop til tæthedskontrol
Den prop, der følger med i leveringen, skal bruges til at
foretage den daglige tæthedskontrol. Proppen har to
gevind (M 12 og M 14) og bliver skruet på den anvendte
tilslutningsadapter.
! Proppen skal fastgøres med et tilspændingsmoment
på 25 Nm til 30 Nm.
3.5.14 Beskyttelseskappe
Det er kun muligt at foretage tests med DHK/UI og CRI/
CRIN, når beskyttelseskappen er lukket. Hvis beskyttel-
seskappen bliver åbnet, mens kontrollen er i gang, bli-
ver kontrollen straks afbrudt og skal påbegyndes forfra.
3.6 Funktionsbeskrivelse
EPS 200 er opbygget som en kompakt enhed. Den inde-
holder alle de komponenter, der er nødvendige til kon-
trol af CRI/CRIN og DHK/UI, som f.eks. højtrykspumpe
til trykfremstilling, prøveolietank, gennemstrømsmåler,
målelederpanel, computerlederpanel og LCD-visning
med touchscreen, for at skabe det nødvendige tryk til
kontrollen bliver der anvendt en højtrykspumpe og en
højtryksrail. Højtrykspumpen befordrer prøveolien, og
højtryksrailen, der er forsynet med en trykregulerings-
ventil, regulerer det nødvendige tryk til kontrollen.
DHK/UI og CRI/CRIN bliver tilsluttet via en højtryksslan-
geledning og via en tilslutningsadapter. CRI/CRIN bliver
derudover styret via en elektrisk adapterledning.
Det er kun muligt at foretage kontroller af CRI/CRIN og
DHK/UI, når beskyttelseskappen er lukket. Beskyttelses-
kappens sikkerhedsanordning afbryder omgående test-
processen og nedjusterer prøveolietrykket til <80 MPa,
hvis beskyttelseskappen bliver åbnet.
Den indbyggede to-kammerprøveolietank kan rumme
ca. syv liter. I det første kammer samles de grove uren-
heder. I det andet kammer bliver prøveolien bragt til
den korrekte kontroltemperatur. Med EPS 200-system-
softwaren er det muligt at kontrollere de vigtigste funk-
tioner på DHK/UI såsom åbningstryk 1 og 2, summekon-
trol, kombinationstæthed, positionstæthed og strålebil-
ledet. Gennem belysningen i strålekammeret kan der
foretages en bedømmelse af strålebilledet for DHK/UI.
Ved kontrol af strålebilleder for DHK/UI bruges suge-
regulatoren til den interne udsugning (Fig.1, Pos. 8) til
at sørge for, at der, så vidt dette er muligt, ikke slipper
dampe ud fra prøveolien. Ved CRI/CRIN foretages der
en lækagetest, og indsprøjtningsmængden og returløbs-
mængden kan måles ved fuld last og ved tomgang.
