Bosch EPS 200 - Adaptador de Conexão para CRI;CRIN E DHK;UI; Mangueiras

1 689 989 000 2013-05-02| Robert Bosch GmbH
Descrição do produto | EPS 200 | 165
pt
3.5.9 Adaptador de conexão para CRI/CRIN
e DHK/UI
As porcas de redução (M 12 x 1,5 e M 14 x 1,5)
incluídas no âmbito do fornecimento e o adaptador de
conexão (fig. 9, pos. 1) são necessários para a conexão
de alta pressão para CRI/CRIN e DHK/UI com roscas
de ligação M 12 x 1,5 ou M 14 x 1,5. O adaptador de
conexão com a respectiva porca de redução é ligado
entre CRI/CRIN ou DHK/UI e o tubo de ligação de alta
pressão.
X20
459822-111
1
25 Nm - 30 Nm
25 Nm - 30 Nm
Fig. 9: Adaptador de conexão
1 Adaptador de conexão
! Ligar ao componente o tubo de ligação de alta
pressão sempre com o adaptador de conexão.
Nunca ligar o tubo de ligação de alta pressão
diretamente ao CRI/CRIN ou ao DHK/UI. Manter
sempre o adaptador de conexão limpo.
i No caso de falta de estanqueidade do adaptador de
conexão, é necessário substituir os dois O-rings e
os anéis de apoio no adaptador de conexão (jogo de
peças sobressalentes 1 680 210 150).
3.5.10 Mangueiras
! Prestar atenção à limpeza ao pousar as mangueiras,
p. ex. na superfície de trabalho. Verificar se as
conexões das mangueiras estão limpas antes de
ligá-las ao provete.

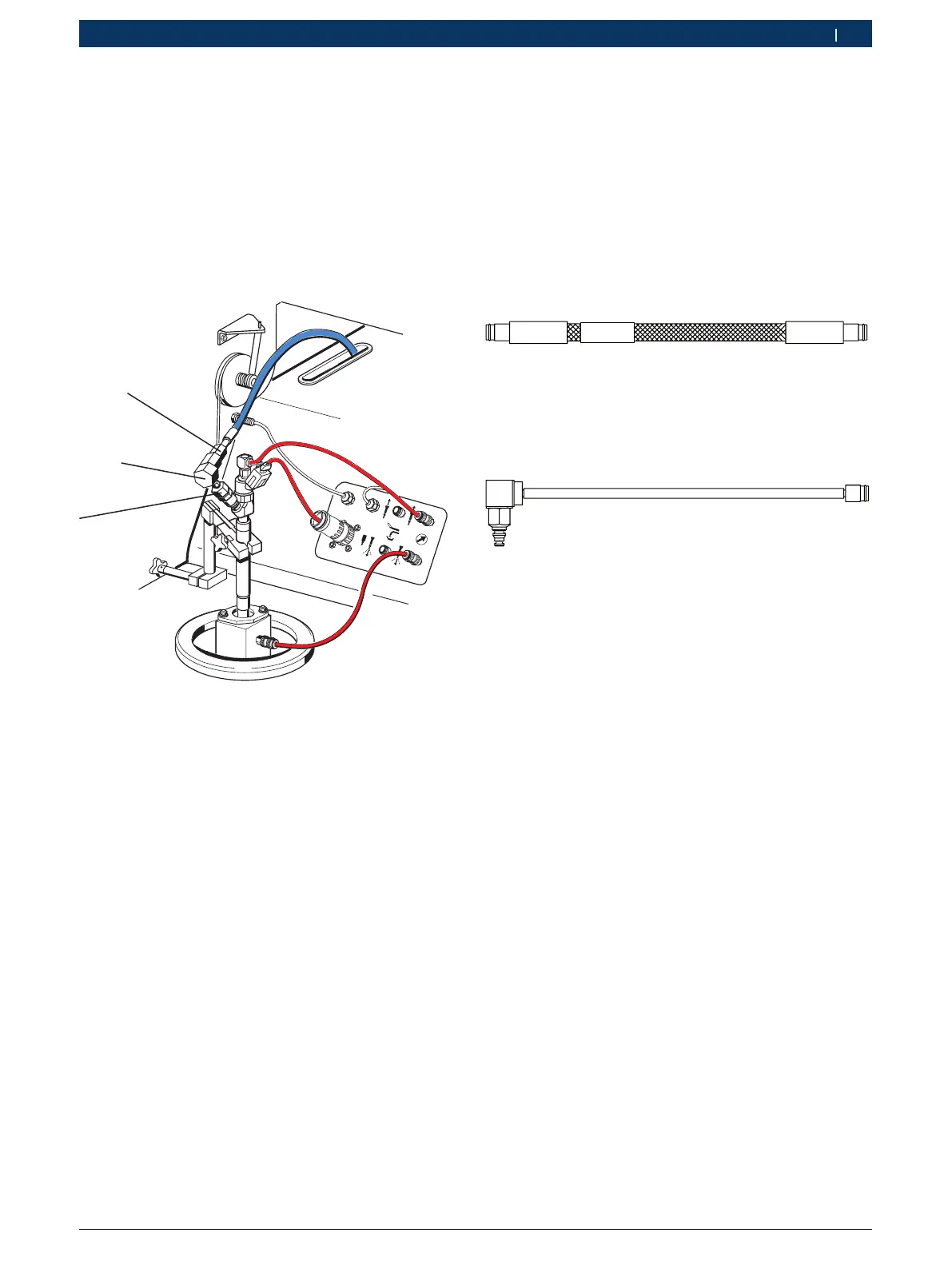

A mangueira 1 680 712 308, incluída no âmbito do
fornecimento, é utilizada para conduzir o óleo de teste
injetado pelo CRI ou pelo DHK/UI da câmara de injeção
(fig. 7, pos. 5) para o EPS 200.
458822-71_Pal
1 680 712 308
Fig. 10: Mangueira 1 680 712 308
A mangueira 1 680 712 287, incluída no âmbito do
fornecimento, é utilizada para permitir o retorno do
óleo de teste do CRI para o EPS 200.
1 680 712 287
458822-72
Fig. 11: Mangueira 1 680 712 287
i No caso de injetores com grampo de fixação, fixar
adicionalmente a mangueira 1 680 712 287 com
o grampo de fixação.
