Bosch EPS 200 - İşletim; DHK;UI Test Işlemi

1 689 989 000 2013-05-02| Robert Bosch GmbH
304 | EPS 200 | Kullanımtr
5.4.2 DHK/UI test işlemi
Yanma tehlikesi uyarısı!
Hortumlardaki ve bileşenlerdeki sıcak yüzey-
ler, ellerde ciddi yanmalara yol açabilir.
¶ Hortumları ve bileşenleri sökmeden önce
soğumasını bekleyin.
¶ Koruyucu eldivenler giyin.
! Hasarlı ve/veya aşırı derecede paslanmış bileşenler
test etmeyin.
X20
4
2
459822-91
3
1

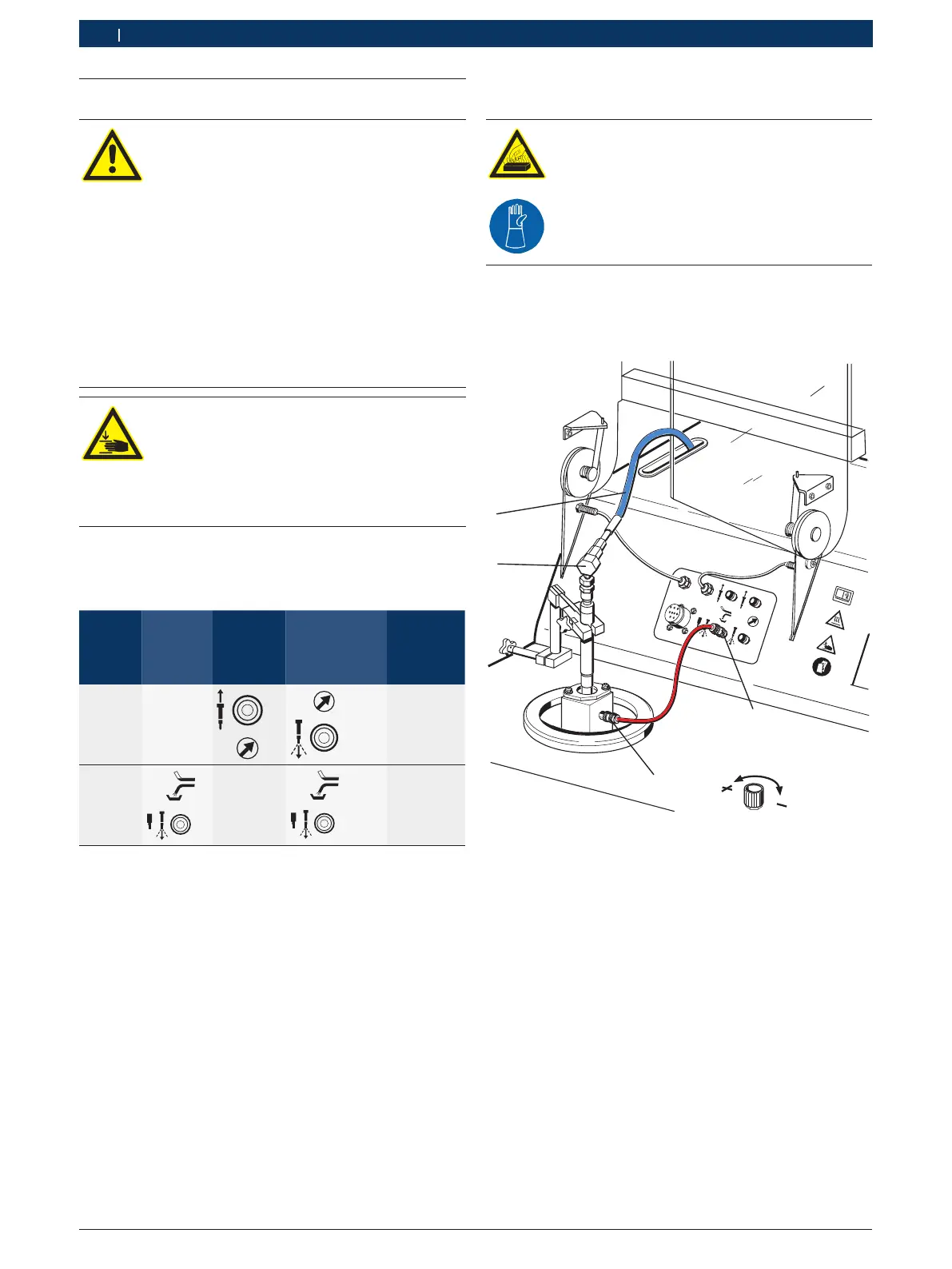

Şek. 20: DHK/UI bağlantısı
1 Çalkalama ve test bağlantısı DHK/UI
2 Hızlı kuplaj enjeksiyon hücresi
3 Bağlantı adaptörü
4 Yüksek basınç hortum hattı
i DHK/UI enjektörlerinin test işlemi ve ayarlanması
sırasında dikkate alınması gereken önkoşullar,
ESI[tronic] Yazılımı’ndaki DHK/UI test talimatından
öğrenilebilir. Bu test talimatları, teslimat kapsamının
bir parçası değildir. ESI[tronic] Yazılımı, EPS 200
cihazına kurulamaz.
5.4 İşletim
Yaralanma tehlikesi uyarısı!
Test donanımının ve bileşenlerinin usulüne
uygun olmayan hidrolik bağlantısında, test
işlemi sırasında yüksek basınçla test yağı
çıkabilir ve test donanımının yapı bileşenleri-
ne zarar verebilir.
Böylece yaralanmalar veya maddi hasarlar
meydana gelebilir.
¶ Cihazı çalıştırmadan önce, EPS 200 ciha-
zındaki ve bileşenlerdeki tüm hortumların
bağlanmış olduğunu kontrol edin.
¶ Kaçak olan ve hasarlı hortumları değişti-
rin.
Ellerin yaralanması tehlikesi uyarısı!
Koruma kapağının kontrolsüz bir şekilde aşa-
ğı düşmesi durumunda parmaklar ezilebilir
veya yaralanabilir.
¶ Koruma kapağını, her zaman tutma kolu
ile kapayın.
5.4.1 CRI/CRIN ve DHK/UI testleri için semboller ve
bağlantı yerlerine genel bakış
Bileşen Çalkalama
bağlantısı
Test
bağlantısı
(Geri
dönüş)
Test
bağlantısı
(Enjeksiyon)
Elektrik
bağlantı
kablosu X20
CRI/
CRIN
Gerekli
değil
Evet
DHK/UI Gerekli de-
ğil
Gerekli de-
ğil
