1 689 989 000 2013-05-02| Robert Bosch GmbH
140 | EPS 200 | Productbeschrijvingnl

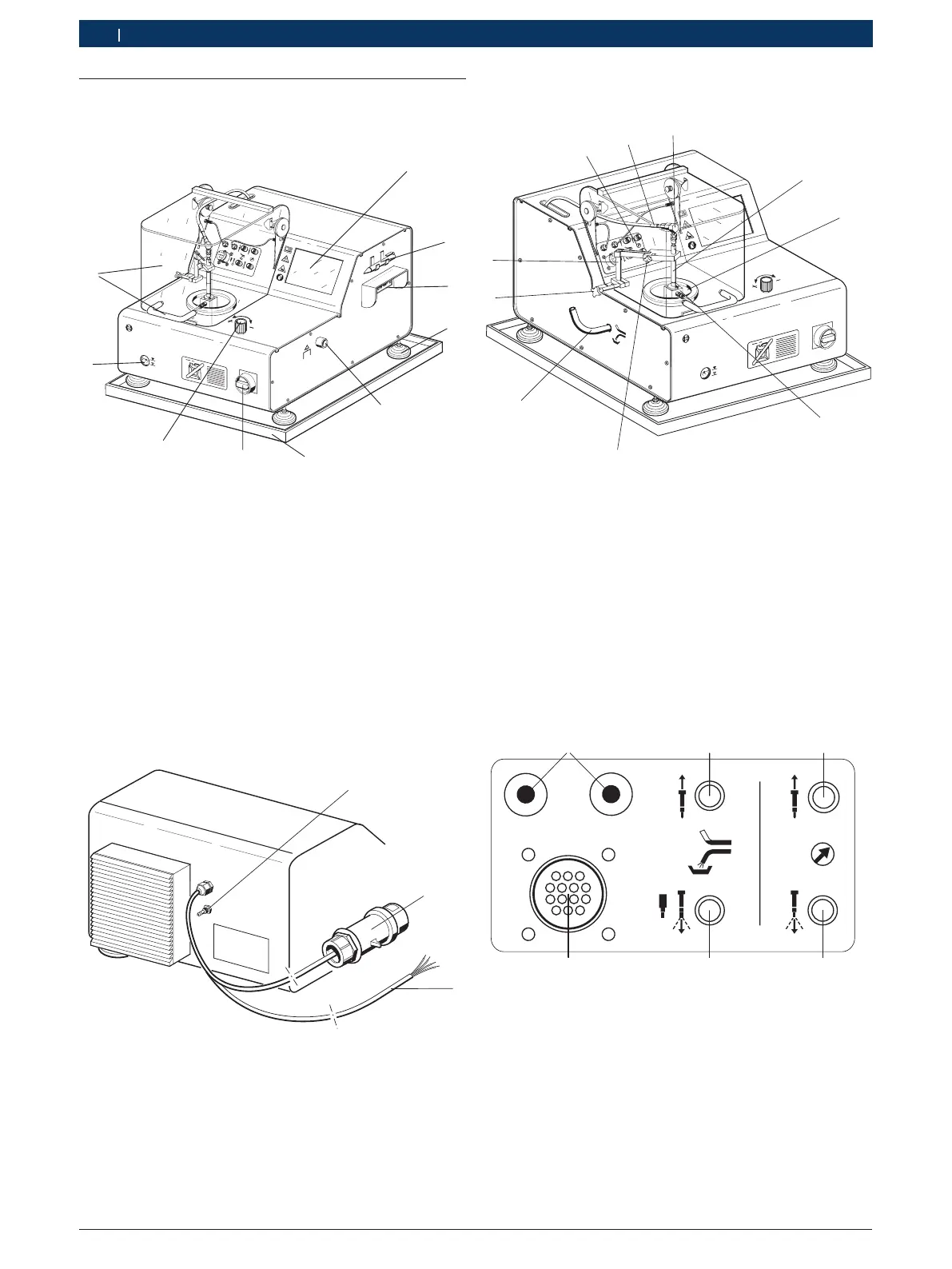

3.5 Beschrijving van het apparaat
3.5.1 Vooraanzicht
458822
EPS200
1l
BOSCH
X20
1
2
3
4
5
6
7
8
9
10
Fig. 1: Vooraanzicht
1 LCD-display met touchscreen
2 Taststift
3 PC-aansluitingen
4 Apparaatvoet (in hoogte verstelbaar)
5 Aansluiting voor externe afzuiging
6 Olieopvangbak
7 Hoofdschakelaar (met noodstopfunctie)
8 Afzuigregelaar voor interne afzuiging
9 Oliepeilweergave
10 Beschermkap met handgreep
3.5.2 Aanzicht van achteren
458822/1Ko
1
2
3
Fig. 2: Aanzicht van achteren
1 Aansluiting voor perslucht
2 Aansluitstekker voor draaistroom (400 V)
3 Elektrische aansluitleiding voor draaistroom (200V)
3.5.3 Componenten voor de controle
EPS 200
1l
BOSCH
458822-11
1
9
8
7
6
5
4
3
2
10
X20
Fig. 3: Componenten voor de controle
1 CRI/CRIN of DHK/UI
2 Straalkamer
3 Injectiekamer
4 Spanschroef voor de bevestiging van CRI/CRIN of DHK/UI
5 Spoelafvoer
6 Spanschroef voor hoogteregeling klemhouder
7 Klemhouder
8 Aansluitveld
9 Hogedrukslang voor testolie-aanvoer
10 Aansluitadapter voor CRI/CRIN en DHK/UI
3.5.4 Aansluitveld
X20
458822-81
1
2
3
4
5
6
Fig. 4: Aansluitveld
1 Aansluitleidingen voor veiligheidsschakelaar
2 Spoelaansluiting voor CRI/CRIN (te rugloop)
*)
3 Testaansluiting voor CRI/CRIN (te rugloop)
4 Testaansluiting voor CRI/CRIN (injectie)
5 Spoelaansluiting en testaansluiting DHK/UI;
Spoelaansluiting voor CRI/CRIN (injectie)
*)
6 Elektrische aansluitbus voor CRI/CRIN
*)
De spoelaansluiting voor CRI/CRIN (retourleiding en injectie)
is momenteel zonder functie. Hij is voor eventuele latere uitbrei-
dingen bedoeld.
