326 | EPS 200 | 操作zh
5.4 运行
警告 - 有受伤危险！
检测设备和组件的液压连接不正常时，会导致在
检查时检测油在高压下溢出，或检测设备的部
件爆裂。
这样会造成人员伤害和财产损失。
¶ 在启动前，检查所有的软管管道是否都按规
定已与EPS200和组件连接。
¶ 更换出现泄漏和损坏的软管管道。
警告 – 伤手！
保护罩坠落时，会扭伤或损伤手指。
¶ 始终用扶手关闭保护罩。
5.4.1 CRI/CRIN 和 DHK/UI 检测的符号和连接一览图
组件 冲洗
接口
检测
接头（回流）
检测
接头（喷射）
电源线 X20
CRI/CRIN 不需要 是
DHK/UI 不需要 不需要
5.4.2 DHK/UI 检测流程
警告 – 谨防烫伤！
软管管道和组件的高温表面会导致手部严重的烫
伤。
¶ 在取下软管管道和部件前先将其冷却。
¶ 使用防护手套。
! 检测没有受到损坏和/或严重腐蚀的部件。
X20
4
2
459822-91
3
1

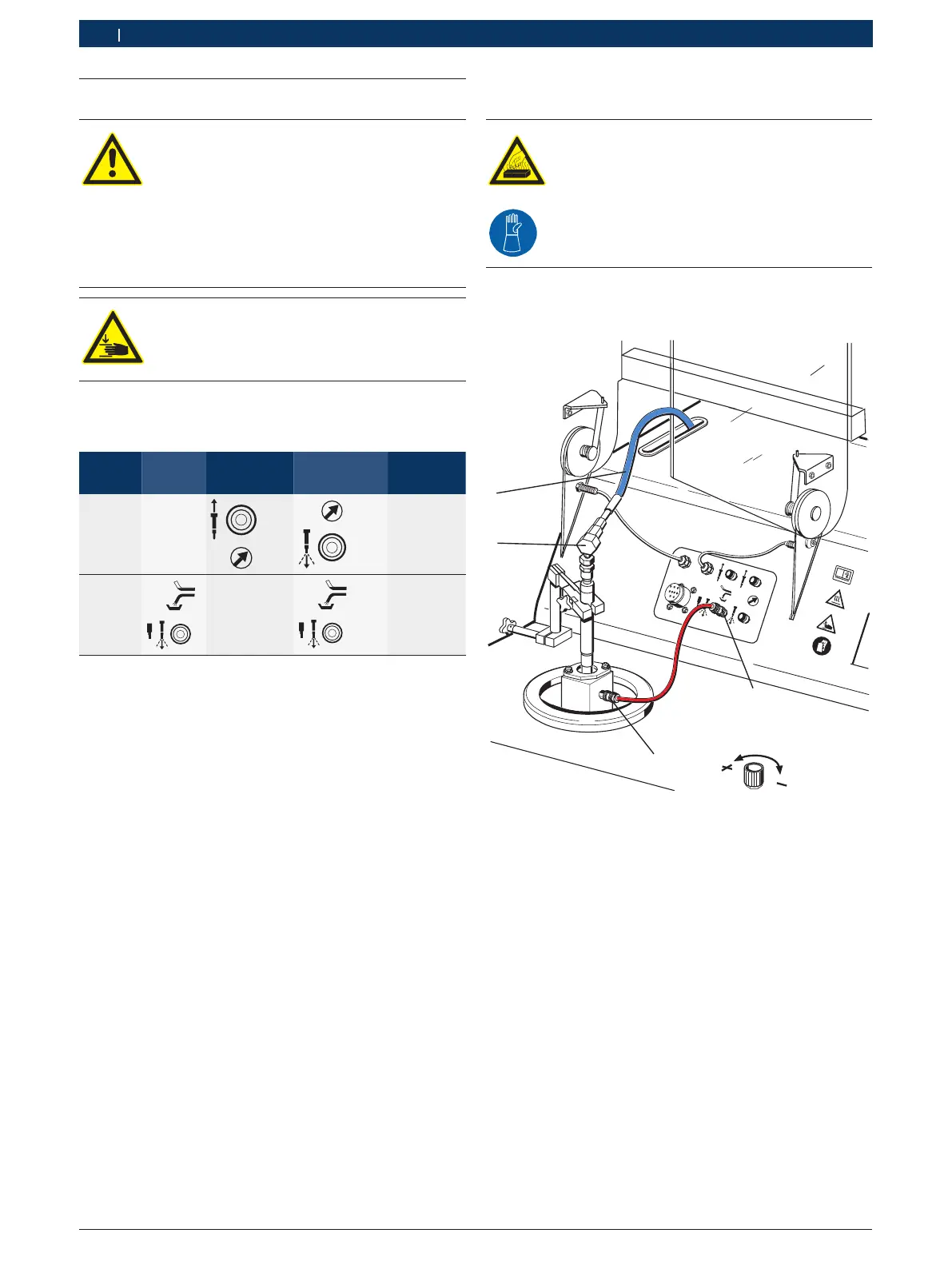

插图20: 接头DHK/UI
1 冲洗接头/检测接头DHK/UI
2 喷射室的快速连接
3 连接适配器
4 高压软管
i 有关在检测和设置DHK/UI时必须注意的事项可从
ESI[tronic]中DHK/UI的检测说明书中获取。本检测
说明书不在供货范围内。ESI[tronic]软件不能安装在
EPS200上。
