Operação | EPS 200 | 173
pt
Procedimento:
1. Limpar o DHK/UI (ver cap. 5.3).
2. Montar a câmara de injeção sobre o DHK/UI.
i O UI só pode ser ligado com o adaptador de conexão
para UI (acessório especial).
3. Fixar o DHK/UI ao suporte de fixação (fig. 3, pos. 7)
do EPS 200.
! Nunca ligar o tubo de ligação de alta pressão
diretamente ao componente!
4. Ligar o tubo de ligação de alta pressão (fig. 20,
pos. 3 e 4) ao DHK/UI com o adaptador de conexão.
i O adaptador de conexão tem de ser enroscado com
um torque de aperto de 25 Nm a 30 Nm. Se a ligação
entre o adaptador de conexão e o DHK/UI tiver
fugas, a união roscada não pode ser apertada com
mais força. No caso de falta de estanqueidade, abrir
a ligação, limpar a superfície de vedação e tornar a
ligar o adaptador de conexão com o torque de aper-
to correto.
5. Ligar a mangueira 1 680 712 308 no acoplamento rápi-
do da câmara de injeção (fig. 20, pos. 2) e na conexão
de enxágüe/conexão de teste DHK/UI (fig. 20, pos. 1).
6. Fechar a cobertura protetora.
7. Executar o teste.
i O teste do DHK/UI encontra-se descrito na
ajuda online.
5.4.3 Seqüência de teste de CRI/CRIN
Aviso - perigo de queimaduras!
As superfícies quentes das mangueiras e dos
componentes podem provocar queimaduras
graves nas mãos.
¶ Deixar arrefecer as mangueiras e os com-
ponentes antes de os retirar.
¶ Usar luvas de proteção.
! Não testar componentes danificados nem fortemente
corroídos.
! Colocar o cabo de ligação elétrico de maneira a que
não toque nas mangueiras.
X20
5
1
2
3
459822-101
4
6

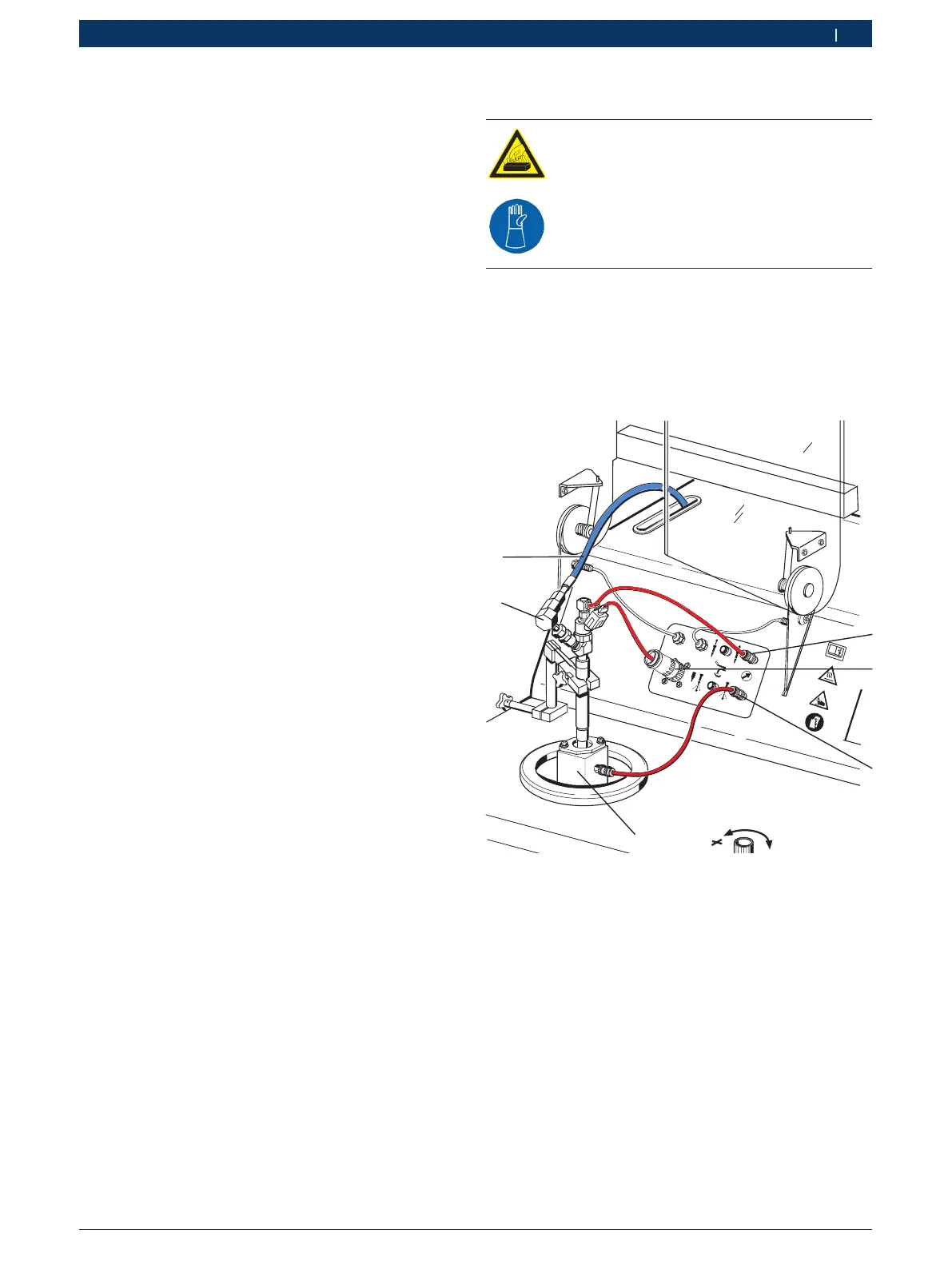

Fig. 21: Conexão de CRI/CRIN
1 Conexão de teste para CRI/CRIN (retorno)
2 Tomada de ligação elétrica para CRI/CRIN
3 Conexão de teste para CRI/CRIN (injeção)
4 Câmara de injeção
5 Adaptador de conexão
6 Mangueira de alta pressão
i As peças acessórias para o teste de CRIN e de CRI
de terceiros estão incluídos no kit para montagem
posterior 1 687 001 872 (acessórios especiais).
i As condições prévias a tomar em consideração
durante o teste e o ajuste de CRI/CRIN podem ser
consultadas no manual de teste para CRI/CRIN
no ESI[tronic]. Estes manuais de teste não fazem
parte do âmbito de fornecimento. O software do
ESI[tronic] não pode ser instalado no EPS 200.
